Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H5014NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
H5014NL |
Vitesse: |
Gigabit |
Nombre de ports: |
Double |
Application: |
Ethernet de LAN |
Paquet: |
SMD |
température: |
-40 à +85℃ |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Numéro de pièce: |
H5014NL |
Vitesse: |
Gigabit |
Nombre de ports: |
Double |
Application: |
Ethernet de LAN |
Paquet: |
SMD |
température: |
-40 à +85℃ |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
transformateur de LAN du port 1.Single
2.ColiStructure : Toroïdal
transformateur 3.100base-t
4.SMD, 24 bornes
10 / transformateur à double accès de LAN 100/1000BASE-TX avec 48 bornes
Description :

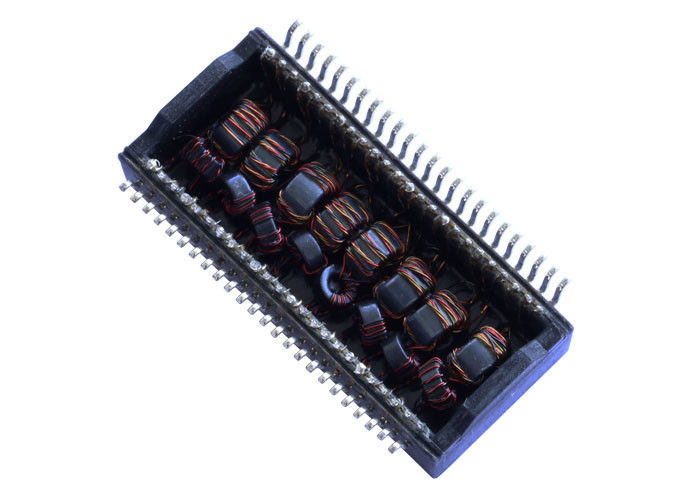

Transformateurs à double accès de Magnetics de Gigabit Ethernet
| À double accès, transformateur magnétique de LAN de 1000 BASE-T, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP5014NL |
| Vitesse | 1000BASE-T |
| Nombre de ports | DOUBLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0℃ À + 70℃ |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 16 |
| Taille de paquet (pouces) | 0,276 |
| Taille de paquet (millimètre) | 7,00 |
| Longueur de paquet (pouces) | 1,102 |
| Longueur de paquet (millimètre) | 28,00 |
| Largeur de paquet (pouces) | 0,638 |
| Largeur de paquet (millimètre) | 16,20 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Certification professionnelle :
9001:2008 d'OIN de ●
Certification d'UL de ●
Portée Cetitifaction de ●
Conformité de RoHS de ●
Politique environnementale active de ●
Serveurs de guide de produit de LAN :
Le ● posant des plans de masse est recommandé. Conduisez les goupilles moulues de connecteur/module discret aux châssis/à terre analogue si possible.
Le ● gardent des traces de signal de PHY au connecteur/au module discret aussi courts comme possible. Si les traces dépassent 3-4 pouces, prêtez la grande attention à la ligne déséquilibre d'impédance.
Le ● utilisant la déclaration provisoire (résistances 75Ω et chapeau à haute tension au châssis rectifié) pour terminer le côté CTs de câble est recommandé pour la meilleure représentation d'IEM (incluse dans la plupart des solutions de connecteur).
Le ● suivent des notes d'application du fabricant de PHY pour davantage de disposition.
