Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO

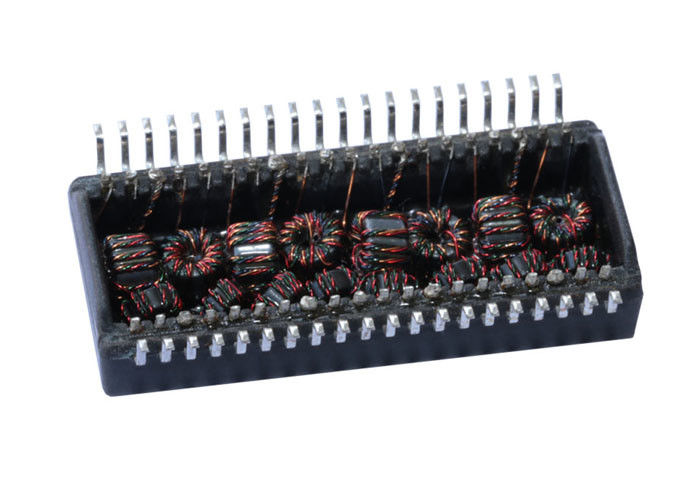

Numéro de modèle: HST-4047SXCR
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Caractéristiques: |
HST-4047SXCR |
Montage: |
SMD |
Ethernet: |
1x10/100Base-Tx |
Échantillons: |
libre |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Caractéristiques: |
HST-4047SXCR |
Montage: |
SMD |
Ethernet: |
1x10/100Base-Tx |
Échantillons: |
libre |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
●A conçu pour rencontrer IEEE 802,3 conditions.
●Inductance primaire (Lp) 350uH min.@100KHz, 0.1Vrms, C.C 8mA.
●Capacité entre les enroulements (Cww) 75pF maximum (à 100kHz, à 0.1V).
●Inductance de fuite (LL) 0.5uH maximum (à 100kHz, à 0.1V).
●DCR primaire : 0.9ΩMax ; DCR secondaire : 1.2ΩMax.
Spécifications électriques @25℃
1.Inductance (100KHz, 100mV, 8mADC) :
350uH minute, 16-14 ; 11-9, Lp, 0℃ à 70℃
rapport 2.Turns (±2%) :
(1-3) : =1:1 (de 16h14) ; (6-8) : =1:1 (de 11-9)
perte 3.Insertion :
1-100MHz : - 1.0dB maximum
perte 4.Return (minute de DB) :
1-30MHz : - 20,5 30-60MHz : - 17
60-80MHz : - 14 80-100MHz : - 12
5.Crosstalk :
1-100MHz : - minute 40dB
6.CMRR (minute de DB) :
1-100MHz : - 40 100-500MHz : - 20,5
tension 7.Isolation : 1500Vrms
température ambiante 8.Operating : 0~70℃ ou -40~+85℃
