Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 11FB-17NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
11FB-17NL |
goupille à goupiller: |
LP9016ANL |
Vitesse: |
10/100M |
Noyaux: |
4 |
température: |
0 À +70℃ |
Nombre de ports: |
Single |
Numéro de pièce: |
11FB-17NL |
goupille à goupiller: |
LP9016ANL |
Vitesse: |
10/100M |
Noyaux: |
4 |
température: |
0 À +70℃ |
Nombre de ports: |
Single |
1. Nombre de bobine : Auto-transformateur
2. Tension d'isolement : 1500Vrms
3.Type : SMT
4. Structure de bobine : Toroïdal

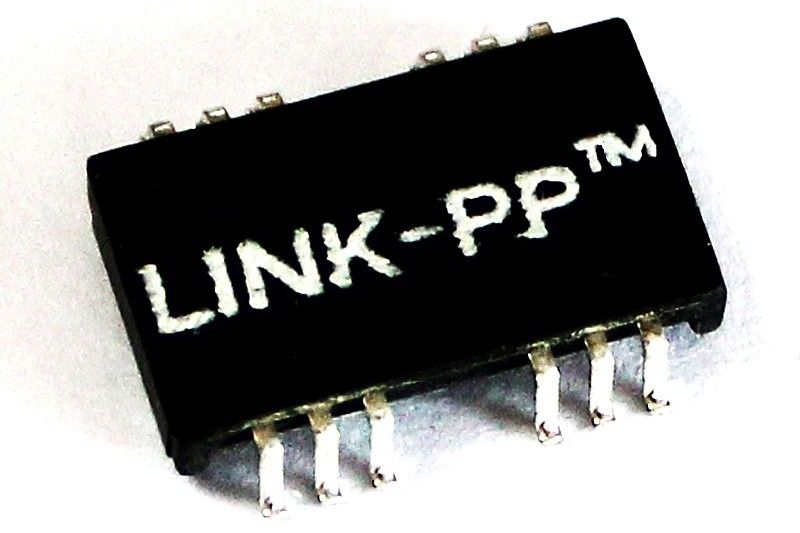

10/100 transformateur simple d'impulsion d'Ethernet de ports de base-t pour le hub, carte PC 11FB-17NL
Description :
Modules simples 11FB-17NL de 10/100 de base-T transformateur de port
| 10/100 base - modules simples de transformateur d'isolement de port de bâti de surface de T, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP9016ANL |
| Numéro de la pièce de YDS | HS9016XC/11FB-17/11FB-17NL |
| Vitesse | 10/100 BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0 À +70℃ |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 4 |
| Nombre de ports | SIMPLE |
| Taille de paquet (pouces) | 0,244 |
| Taille de paquet (millimètre) | 6,20 |
| Longueur de paquet (pouces) | 0,500 |
| Longueur de paquet (millimètre) | 12,70 |
| Largeur de paquet (pouces) | 0,281 |
| Largeur de paquet (millimètre) | 7,15 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
