Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H40520SN
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN: |
H40520SN |
Type de transformateur: |
10/100 Mbps 4 ports |
Rapport de tours: |
1:1 |
Type de support: |
SMD |
Taille/dimension: |
28.45mmX16.00mm |
Taille - posée (maximum): |
5,72 millimètres |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
H40520SN |
Type de transformateur: |
10/100 Mbps 4 ports |
Rapport de tours: |
1:1 |
Type de support: |
SMD |
Taille/dimension: |
28.45mmX16.00mm |
Taille - posée (maximum): |
5,72 millimètres |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

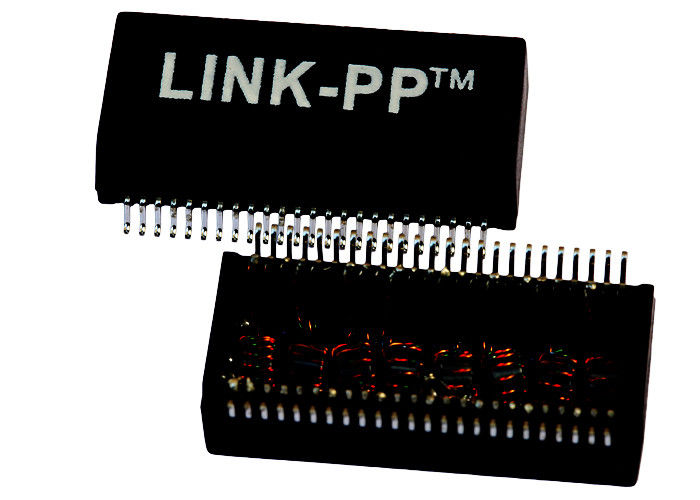

1,4 transformateur de LAN de ports
2.ColiStructure : Toroïdal
transformateur 3.100base-t
4.SMD, 40pins
TRANSFORMATEURS BAS DE 10/100 DE QUADRUPLE IMPULSION DE PORT
Description :
Transformateurs simples de Magnetics de Gigabit Ethernet de port
| Application | ETHERNET de LAN (NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 4 |
| Nombre de ports | QUADRUPLE |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (pouces) | 0,225 ou autre |
| Taille de paquet (millimètre) | 5,715 ou autre |
| Longueur de paquet (pouces) | 1,12 ou autre |
| Longueur de paquet (millimètre) | 28,448 ou autre |
| Largeur de paquet (pouces) | 0,63 ou autre |
| Largeur de paquet (millimètre) | 16,002 ou autre |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100/1000BASE-TX |
| La température | 0 À 70/-40 à +85 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
| P/N principal | LP1164NL, etc. |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Certification professionnelle :
• 9001:2008 d'OIN
• Certification d'UL
• Portée Cetitifaction
• Conformité de RoHS
• Politique environnementale active
Qualité de garantie de 100% :
• Construit sous les contrôles stricts.
• 100% examiné (pas simplement groupe examiné)
• LINK-PP est OEM de TE (Tyco) pendant 10 années
• Client réussi : Texas Instruments Samsung Cisco Siemens et Intel…
• LINK-PP est le fournisseur préféré du TI (Texas Instruments)
• Garantie de qualité : 7 ans
