Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJD4012DNL
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: $0.09-$3.85
Détails d'emballage: 50pcs/tray, 1200pcs/carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4200K-PCS/Month
Original: |
JXD2-0Z14NL |
Équivalent: |
LPJD4012DNL |
OperatingTemperature: |
-40 à 85 |
Échantillons: |
Disponible libre |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus que 20Years |
Original: |
JXD2-0Z14NL |
Équivalent: |
LPJD4012DNL |
OperatingTemperature: |
-40 à 85 |
Échantillons: |
Disponible libre |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus que 20Years |
| Numéro de la pièce d'impulsion | JXD2-0Z14NL |
| Numéro de la pièce de LINK-PP | LPJD4012DNL |
| Fabricant | LINK-PP |
| Statut de produit | Actif |
| Vitesse | 10/100 base-T |
| Nombre de ports | port 1x1 |
| Orientation | Angle 180° (droite) |
| Montage du type | Par le trou |
| Montage de l'angle | Verticale |
| Application-LAN | Ethernet (non PoE) |
| Armature | Protégé |
| Couleur de LED | Sans |
| Nombre de positions/de contacts par port | 8P8C |
| Température de fonctionnement | -40°C | 85°C |
| Électrodéposition de accouplement de région de contact | » »/15u/30u » de l'OR 6u |

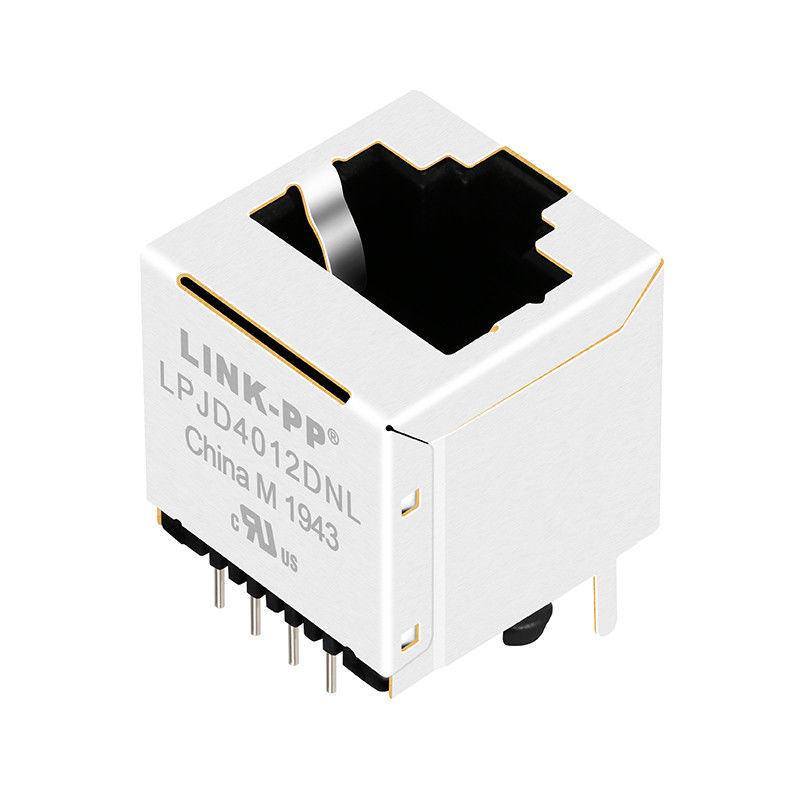

Application verticale de Jack du Magnetics RJ45 :
Le RJ45 vertical Mag Jack est employé dans des applications d'Ethernet pour l'équipement en réseau comme des routeurs, commutateurs,
et hub. Il assure la qualité du signal et la protection améliorées contre la perturbation électromagnétique (IEM) produite
par les dispositifs voisins ou l'Ethernet se signale.
Dimension verticale de JXD2-0Z14NL RJ45 Mag Jack :
Description gauche simple de l'entrée RJ45 supérieure industrielle verticale :
Connecteur du magnetics RJ45 intégré par entrée supérieure verticale gauche simple rapide industriel d'Ethernet et de gigabit (10/100Base-T), conçu aux applications de soutien, telles que le contrôle inclus d'automation et d'entraînement, le mur et le bâti HMI de panneau et les réseaux extérieurs.
Caractéristiques industrielles verticales de RJ45 Jack :
1. La température de soudure de vague de crête de RoHS évaluant 260°C
2. Entrée supérieure, petite empreinte de pas pour réduire au minimum l'espace de conseil
3. spécifications d'IEEE 802,3 de rassemblements
4. 350μH LCO minimum avec la polarisation 8mA actuelle
5. haute performance pour la suppression maximum d'IEM
Magnetics vertical Jack Schematic de JXD2-0Z14NL RJ45 :
Numéro de la pièce semblable de JXD2-0Z14NL :
| LPJD4012DNL | JXD2-0Z10NL | JXD2-0Z11NL |
| JXD2-0Z15NL | JXD2-0Z25NL | Série JXD2 |
De façon générale, le RJ45 vertical Mag Jack est un connecteur souple et fiable qui peut être utilisé dans l'un large éventail
applications de mise en réseau pour améliorer la qualité du signal et à la protéger contre l'IEM.
