Détails de produit
Lieu d'origine: HuiZhou, Chine
Nom de marque: LINK-PP
Certification: RoHS, Halogen Free
Numéro de modèle: Le numéro de série est le numéro de série.
Conditions de paiement et d'expédition
Quantité de commande min: 1 pièce, 10 pièces, 25 pièces, 50 pièces, 100 pièces
Prix: $1.0-$2.8
Détails d'emballage: Tape et bobine (TR)
Délai de livraison: Expédition dans les 10 jours, inspection à 100% avant expédition
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 6000000 pièces par mois
numéro de pièce: |
Transformateur à impulsions HB4013HLT |
Nombre de canaux/ports: |
1 |
Taux de données: |
2.5G Base-T |
Matériau d'en-tête: |
Plastique thermoplastique |
Matériau du cadre en plomb: |
Alliage de cuivre |
Matériel de finition: |
Finition mate Salde à l'étain |
Le connecteur conforme à la directive RoHS: |
- Oui, oui. |
Halogène libre: |
- Oui, oui. |
numéro de pièce: |
Transformateur à impulsions HB4013HLT |
Nombre de canaux/ports: |
1 |
Taux de données: |
2.5G Base-T |
Matériau d'en-tête: |
Plastique thermoplastique |
Matériau du cadre en plomb: |
Alliage de cuivre |
Matériel de finition: |
Finition mate Salde à l'étain |
Le connecteur conforme à la directive RoHS: |
- Oui, oui. |
Halogène libre: |
- Oui, oui. |

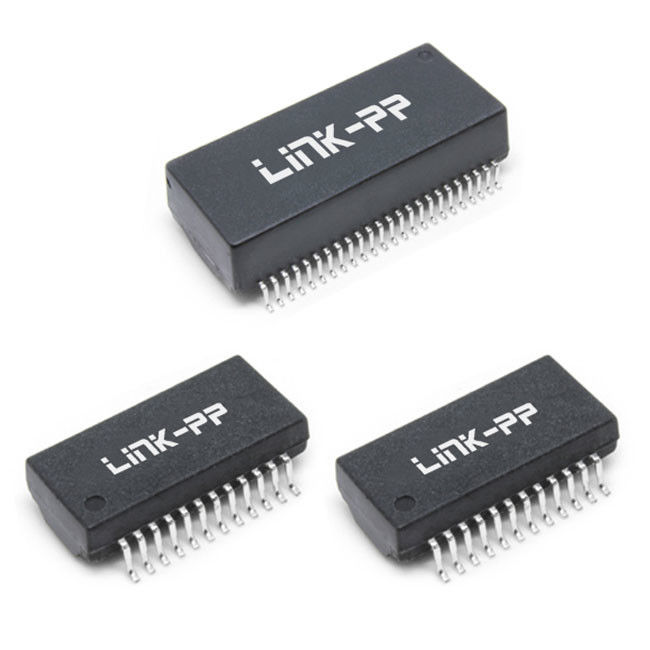

Le HB4013HLT est un module magnétique SMD à port unique haute performance, conçu pour les applications de réseautage modernes.Ce transformateur est idéal pour le commerce et l'industrie..5G, fournissant une alimentation fiable et efficace via des connexions Ethernet.
1Une conception robuste:Conçu pour la fiabilité et la durabilité, le HB4013HLT est conçu pour résister aux environnements commerciaux et industriels.
2. 60 W PoE+ support:Ce transformateur magnétique permet une alimentation efficace des appareils dotés de PoE, assurant un fonctionnement sans heurts.
3. IEEE802.3bz/at/bt Conformité:Répond ou dépasse les normes IEEE802.3bz/at/bt, assurant la compatibilité avec un large éventail d'équipements et de protocoles de réseau.
4- Compatibilité avec le passé:Compatible à l'arrière avec les PHY Gigabit, offrant une flexibilité pour l'intégration dans les infrastructures réseau existantes.
5. Fiabilité à haute température:Les paquets SMD fiables supportent des températures de reflux maximales allant jusqu'à 245°C, assurant ainsi une performance stable même dans des conditions thermiques difficiles.
6Voltage d'isolation:Équipé d'une tension d'isolement élevée de 1500 VAC, garantissant un fonctionnement sûr et fiable dans divers environnements de réseau.
| Type de transformateur | LAN 2.5G Base-T, PoE |
| Inductivité | 180 μH |
| Ratio des tours | 1CT:1CT |
| Longueur (mm) | 17.6 |
| Largeur (mm) | 15.9 |
| Taille (mm) | 6 |
| Température de fonctionnement | 0°C à 70°C |
| Application du projet | Transformateur Ethernet/choke |
| Taux de données | 2.5GBASE-T |
| Nombre de canaux/ports | Unique |
| PoE | Pour les appareils à commande numérique, la valeur de l'éclairage doit être égale ou supérieure à: |
| Voltage d'isolation (V) | Pour les appareils à commande numérique |
1Température de stockage:
HBxxxxHL = -20°C à +125°C
HXBxxxxHL = -50°C à +125°C
2Niveau sensible à l'humidité = 1
Température de soudure maximale = 245°C
3. Toutes les pièces sont livrées en bande et bobine de diamètre 13 ′′ (330 mm)
4. Matériaux:
Titre: Plastique thermodurcisseur noir - Classification de l'inflammabilité du matériau UL 94V-0
Cadre en plomb: alliage de cuivre
Plaque sous / surplaque: étain électro-déposé sur du nickel
Finition: finition mate soudage en étain
Tape et bobine
1- Matériau: polystyrène Antl-Stalic noir.
2. 10 trous de roue à engrenages avec tolérance cumulée ±0,20 mm
3Les dimensions A11 sont conformes aux exigences de l'EIA-481-E.
4Épaisseur:0.3 ± 0,05 mm
5- Charge de composants par bobine de 13': 1200 pièces.
Emballage en carton
1 rouleau = 350 pièces
1 boîte intérieure = 1 bobine = 350 pièces
1 boîte extérieure = 5 boîtes intérieures = 1750 pièces
