Détails sur le produit:
Conditions de paiement et expédition:
|
Numéro de pièce: | 85727-1002/85727-1003/85727-1001 | production de masse: | LPJGXXXNL |
---|---|---|---|
Type de connecteur: | RJ45 empilé | Applications: | 2X4 gigabit Jack magnétique |
Type de support: | Par le trou | Orientation: | Angle 90~ (droit) |
Arrêt: | Soudure | Blindage: | Protégé, doigt d'IEM |
Point culminant: | Connecteurs RJ45 empilés,crics modulaires rj45 |

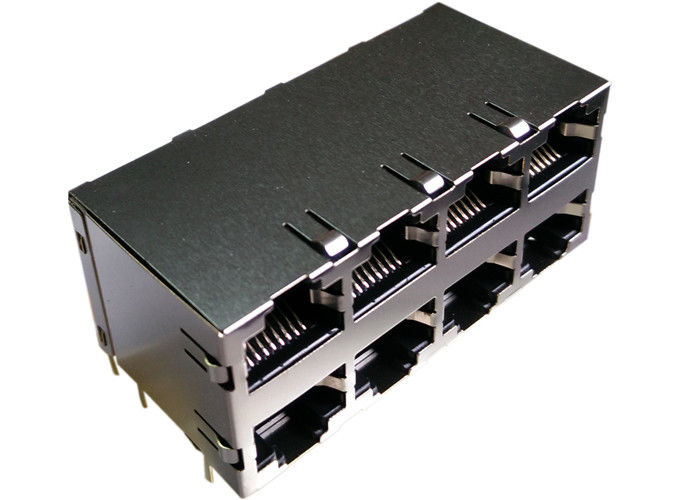

85727-1002 | 85727-1001 | 85727-1003 | Gigabit Jack magnétique 2X4 |
Cric Rj45 modulaire empilé | Magnetics de Rj45 2x4 | Connecteurs Rj45 empilés | Connecteurs empilés par Rj45 |
Concevoir le modèle : 】 du 【85727-100X
♦ conçu pour l'application de network interface card.
Le ♦ a conçu pour répondre à l'exigence d'IEEE802.3u.
♦ disponible dans tous les rapports de tour employés par LAN ICmanufactures.
Robinets de centre primaire de ♦ disponibles pour EMIreduction supplémentaire.
Le composant magnétique le plus simple de ♦ pour placer l'androute sur la carte PCB.
♦ Conserves réduisant au minimum l'espace de carte PCB.
Modèle de production en série : 】 Du 【LPJGXXXNL
VERROU DE MAG.REVERSE,
LED facultative ; IEM-doigt facultatif.
1. Type de produit caractéristiques :
1) type = connecteur de produit
2) type de Jack = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)
2. Attachement mécanique :
1) configuration de Jack = 1 x 1
3. Caractéristiques électriques :
1) protégé = oui
4. Caractéristiques relatives d'arrêt :
1) doigt d'IEM - le fond = sans
2) méthode = soudure d'arrêt
5. Caractéristiques relatives de corps :
1) la configuration de port = choisissent/multi
2) doigts d'IEM au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Caractéristiques relatives de contact :
1) préchargé = oui
2) type d'arrêt de contact = par le bâti de trou/surface
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
Ré-écoulement-soudure facultative ;
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70/-40 - +85
11.Hipot :
MINUTE 1500Vrms
Le ♦ a conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
♦ diplômée par le GV, ISO9001 : 2008, UL, PORTÉE et CE
OEM de ♦ du connecteur RJ45 et du transformateur pour l'impulsion, Belfuse, NOUS… etc.
Le ♦ coopèrent avec du Ti, l'Intel, le Cisco, le Samsung, le flet, l'Arduino, les puissances en chevaux, etc.
♦ passant l'appareil de contrôle de flet entièrement
♦ de haute qualité, le délai de livraison le plus court
Prix concurrentiel de ♦, emballage parfait et meilleur service après-vente
Le ♦ sortent 80% de DHL, UPS, Fedex, TNT
Conception de ♦ pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......
Assemblée flexible intégrée de carte PCB de ♦ ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, puce à protubérance ; Microélectronique, puce à bord ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique
85727-1002 a empilé le gigabit 2X4 Jack de RJ45 85727-1003 magnétique 85727-1001 Molex | |||
---|---|---|---|
85510-5125 | 85727-1008 | 85728-1002 | 85727-1001 |
85510-5126 | 85727-1012 | 85728-1003 | 85727-1002 |
85510-5127 | 85727-1013 | 85728-1004 | 85727-1003 |
85510-5128 | 85727-1014 | 85728-1006 | 85727-1004 |
85543-7003 | 85727-1016 | 85728-1008 | 85727-1006 |
85586-1003 | 85728-1001 | 85728-1012 | 85727-1002 |
85586-1005 | 85727-1002 | 85728-1013 | 85793-1020 |
85719-0003 | 85727-1002 | 85728-1014 | 85727-1002 |
85719-0101 | 85793-1006 | 85728-1016 | 85793-1006 |
