Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TG1G-S010NZRL/TG1G-E010NZRL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
NO1 d'article: |
TG1G-S010NZRL |
Catégorie: |
Transformateur du gigabit Rj45 |
Rapport de tours: |
1CT : 1CT |
Montage: |
Surface Mount |
Taille/dimension: |
17.7mm L X 15.8mm W |
Taille - posée (maximum): |
6.6mm |
PN2: |
TG1G-E010NZRL |
Croix fabriquée en Chine: |
LP82465ANL |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
NO1 d'article: |
TG1G-S010NZRL |
Catégorie: |
Transformateur du gigabit Rj45 |
Rapport de tours: |
1CT : 1CT |
Montage: |
Surface Mount |
Taille/dimension: |
17.7mm L X 15.8mm W |
Taille - posée (maximum): |
6.6mm |
PN2: |
TG1G-E010NZRL |
Croix fabriquée en Chine: |
LP82465ANL |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

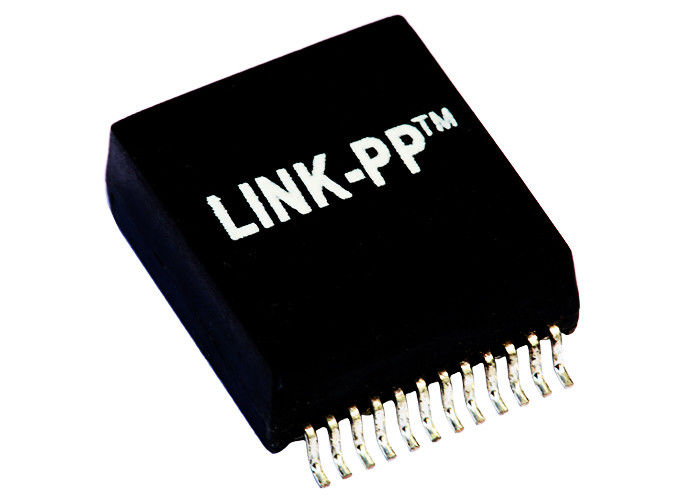

TG1G-S010NZRL/TG1G-E010NZRL | Transformateur de halo | LAN de gigabit | Transformateur de SMD |
Transformateur discret 10/100BASE-TX à double accès de Gigabit Ethernet
IEEE802.3ab conforme, Salut-pot 1500Vrms
Construction brevetée de cadre ouvert
Croix de transformateur du halo TG1G-S010NZRL
Croix du halo TG1G-E010NZRLTransformer
Avantage compétitif
Concepteur et fabricant de ☛ pendant 18 années.
travaux du ☛ 2500, 4 usines
De ☛ analyseur de réseau de flet de passage certainement
Actions de ☛ ou 4 semaines.
Conception flexible de ☛ selon les informations requises des clients sans tous honoraires exral.
Nombre de ports | Applications | Rapport de tours | Puissance au-dessus d'Ethernet |
Les GEs simples conjuguent Fe | Ethernet 1G | 1:1 | IEEE 802,3 |
Empaquetage | Direction d'étiquette | Type de support | Finition de contact |
Bobine, carton | -- | SMT/SMD | -- |
Numéro de bornes | Armature | Tension d'isolement | Couleur de LED |
24 bornes | -- | Vrms 1500 | --- |
Spécifications électriques @25℃
perte 1.Insertion (DB maximum) :
0.3-1MHz : -1,1 1-65MHz : -0,8
65-100MHz : -1,0 100-125MHz : -1,2
perte 2.Return (OHM @100 minimum de DB) :
0.5-40MHz : -18
40-100MHz : -12-20LOG (f/80MHz)
3.Crosstalk (minute de DB) :
0.3-100MHz : -33-20LOG (f/100MHz)
4.CM À CM REJ :
0.3-100MHz : Minute de -30dB
5.CM À DM REJ :
0.3-100MHz : Minute de -35dB
rapport 6.Turns :
PRI : SEC= 1CT : 1CT ±2%P7.Inductance (100KHz/0.1V@11mA) : minute 350uH
ligne courant de C.C 8.Balanced :
350mA @ 57VDC maximum continu
9.Hipot : 1500Vrms/0.5mA
la température 10.Operating : -40℃~+85℃.
NOTES :
modules du transformateur 1.Gigabit avec la puissance au-dessus de l'option d'Ethernet
speciffcation de 2.Meets IEEE 802.3af
la pièce de 3.For RoHS ajoutent le suffixe NL
soudure maximale de 4.RoHS " NL » évaluant 260℃%%P5℃.
5,100% essai électrique
Le gigabit discret SMD du transformateur TG1G-E010NZRL de TG1G-S010NZRL choisissent le port | |||
---|---|---|---|
