Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TGS110-MT1NCRL/12PS6121C LF
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN: |
TGS110-MT1NCRL |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours: |
1CT : 1CT |
Taille/dimension: |
14mm L x7.8mm W |
HiPot: |
1500v |
production de masse: |
LP41205NL |
Élément: |
12PS6121C LF |
Port: |
1 |
PN: |
TGS110-MT1NCRL |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours: |
1CT : 1CT |
Taille/dimension: |
14mm L x7.8mm W |
HiPot: |
1500v |
production de masse: |
LP41205NL |
Élément: |
12PS6121C LF |
Port: |
1 |
|
Halo TGS110-MT1NCRL |
Croix LP41205NL |
12PS6121C LF |
Fiche technique/prix/Specification/3D |
Caractéristique
Conceptions magnétiques de TGS110-MT1NCRL pour soutenir chaque PHY. 12PS6121C LF
Est conformes à IEEE 802,3 normes comprenant 350 uH la minute LCO avec 8mA polarisé.
Conformez-vous à du Cd condition-entier de numéro de la pièce de RoHS, aucun hectogramme,
Aucun Cr6+, aucun PBB et PBDE et aucun Pb sur les goupilles externes.
Caractéristiques électriques @ 25°C
rapport 1.Turns (PRI : Sec ±3%) :
P1-3 : P12-10 1CT : 1CT
P4-6 : P9-7 1CT : 1CT
2.Inductance LCO (100KHz 0.1Vrms 8mA) :
P1-3, minute de P4-6 350uH
inductance 3.Leakage :
P1-3, P4-6 0.8uH maximum
4.D.C.R :
P1-3, P4-6 0.9Ω maximum
5.Crlsstalk :
type de 1-100MHz -40dB
6.CMR :
type de 1-100MHz -40dB
7.Isolation HI-POT : 2500VAC/minute
la température 8.Operating : 0℃~70℃.
température ambiante 9.Storage : -40℃~+85℃

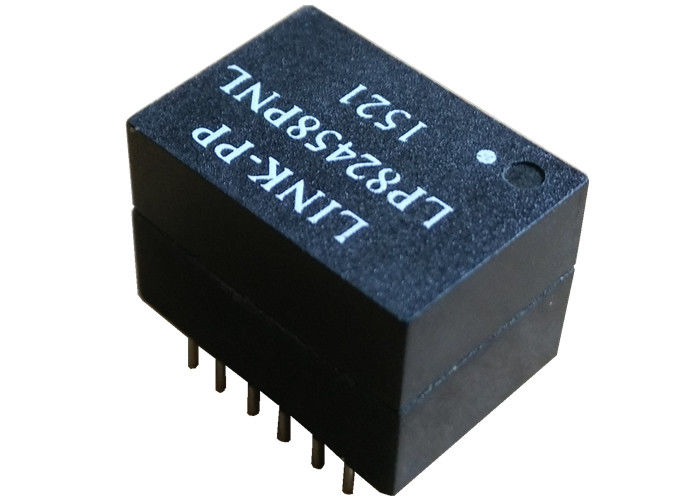

| TGS110-MT1NCRL choisissent LAN 12PS6121C magnétique LF de l'Ethernet 10/100Base-T | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | 7490101120 |
NOTES :
1.Meets toutes les normes d'IEEE comprenant 350uH LCO avec 8mA de biais
2.Symmetrical TX et canaux de RX pour la capacité automatique de MDI/MDIX
les pièces conformes de 3.For RoHS ajoutent le suffixe NL
soudure maximale de 4.RoHS « NL » évaluant 235℃.
