Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO

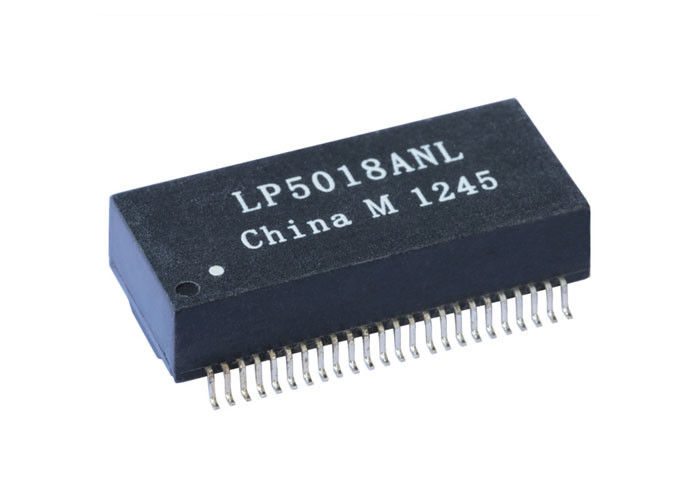

Numéro de modèle: LP5018ANLE
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Caractéristiques: |
LP5018ANLE |
P/N: |
LP5018ANLE |
Ethernet: |
4 puissance de x 10/100Mbps |
Mesure: |
13.16x18.59x6.12mm |
Support: |
SMD |
Échantillons: |
Libre |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Caractéristiques: |
LP5018ANLE |
P/N: |
LP5018ANLE |
Ethernet: |
4 puissance de x 10/100Mbps |
Mesure: |
13.16x18.59x6.12mm |
Support: |
SMD |
Échantillons: |
Libre |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Nombre de bobine : Bobines de l'auto-transformateur 16
2. tension d'isolement : 1500Vrms
3. module de Portx du Magnetics 4 de SMD
4. transformateur de 4x10/100Base-Tx POE
5. 600mA actuel maximum
6. IEEE802.3af/représentation plainte d'ADSI X3.263
Caractéristiques électriques (25) :
1. tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur,
Routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
LP5015NLE
LP5018ANL
LP5018NL
LP5018ANLE
LP5019ANL
LP5019NL
