Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO 9001,ISO 14001,UL,SGS,REACH168

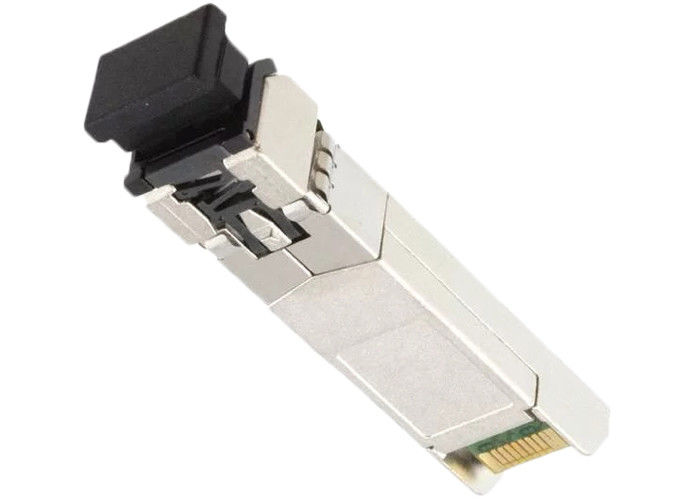

Numéro de modèle: AFBR-57R6AEZ
Conditions de paiement et d'expédition
Quantité de commande min: 10/100/25K
Prix: $0.11-$35
Détails d'emballage: 20/Tray
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 350K/Month
Spécifications: |
AFBR-57R6AEZ |
taux de données: |
4,25 GBP |
longueur d'onde: |
850nm |
Distance maximum: |
500m |
Type de fibre: |
Verre à plusieurs modes de fonctionnement |
Émetteur: |
VCSEL |
tension: |
3.3V |
Applications: |
Ethernet |
Connecteur: |
Duplex de LC |
Montage: |
Que l'on peut brancher, SFP |
Environnement: |
Sans plomb/RoHS conforme |
MSL: |
1 (illimité) |
Spécifications: |
AFBR-57R6AEZ |
taux de données: |
4,25 GBP |
longueur d'onde: |
850nm |
Distance maximum: |
500m |
Type de fibre: |
Verre à plusieurs modes de fonctionnement |
Émetteur: |
VCSEL |
tension: |
3.3V |
Applications: |
Ethernet |
Connecteur: |
Duplex de LC |
Montage: |
Que l'on peut brancher, SFP |
Environnement: |
Sans plomb/RoHS conforme |
MSL: |
1 (illimité) |
Caractéristiques : | AFBR-57R6AEZ |
Numéro de la pièce de LINK-PP : | |
Classe de produit : | Optique des fibres |
Famille de produits : | Émetteurs-récepteurs optiques |
Série de produit : | SFP |
Nom de produit : | Émetteurs-récepteurs optiques de SFP |
Statut disponible : | Actif |
RoHS : | Conformité RoHS-6 |
Caractéristiques :
|
|
Débit : |
4,25 GBP |
Longueur d'onde : | 850nm |
Distance maximum : | 500m |
Type de fibre : | Verre à plusieurs modes de fonctionnement |
Émetteur : | VCSEL |
Tension-approvisionnement : | 3.3V |
Applications : | Ethernet |
Type de connecteur : | Duplex de LC |
Type de support : | Que l'on peut brancher, SFP |
Statut sans plomb/statut de RoHS : | Sans plomb/RoHS conforme |
Niveau de sensibilité d'humidité (MSL) : | 1 (illimité) |
Description de caractéristique :
|
● conforme à la restriction à la directive dangereuse de (RoHS) de substances
Caractéristiques diagnostiques de ● par SFF-8472 « interface diagnostique de surveillance pour les émetteurs-récepteurs optiques »
Suivi en temps réel de ● de :
- Puissance optique reçue
- Courant polarisé de laser
- La température
- Tension d'alimentation
Fonctionnalité choisie de taux de ● par SFF 8079 (révision 1,7)
Opération large de la température de ● et de tension d'alimentation (- 10°C à 85°C) (± 10% de 3,3 V)
Caractéristiques d'émetteur-récepteur de ● par accord multisource de SFP (SFF-8074i) et SFF-8472 (révision 9,3)
- Opération de la Manche de fibre de 4,25 GBD pour FC-PI 400-M5-SN-I et 400-M6-SN-I
- Opération de la Manche de fibre de 2,125 GBD pour FC-PI 200-M5-SN-I et 200-M6-SN-I
-1,0625 opération de la Manche de fibre de GBD pour FC-PI 100-M5-SN-I et 100-M6-SN-I
- Opération 1,25 de GBD pour IEEE 802,3 Gigabit Ethernet 1000Base-SX
Longueurs de lien de ● à 4,25 GBD :
- 150 m avec 50 le μm MMF, 70 m avec 62,5 le μm MMF
Longueurs de lien de ● à 2,125 GBD :
- 300 m avec 50 le μm MMF, 150 m avec 62,5 le μm MMF
Longueurs de lien de ● à 1,0625 GBD :
- 500 m avec 50 le μm MMF, 300 m avec 62,5 le μm MMF
Longueurs de lien de ● à GBD 1,25 :
- 2 à 550 m avec 50 le μm MMF, 2 à 275 m avec 62,5 le μm MMF
Interface duplex de connecteur optique du ● LC conformément à la norme ANSI TIA/EIA604-10 (FOCIS 10A)
technologie de émission extérieure de source de laser (VCSEL) de cavité verticale du ● 850 nanomètre
Coffre-fort d'oeil de laser de la classe 1 de la classe 1/CDRH du CEI 60825-1 de ●
● conforme avec Gigabit Ethernet
Le ● a augmenté la représentation d'IEM pour des applications élevées de densité de port
Description :
|
L'émetteur-récepteur optique du ● AFBR-57R6AEZ soutient des liens périodiques ultra-rapides au-dessus de la fibre optique à plusieurs modes de fonctionnement aux taux de signalisation jusqu'à 4,25 Gb/s. Compliant avec l'accord multi que l'on peut brancher (MSA) de source de (SFP) de petite forme mécanique et les caractéristiques électriques pour le LC duplexent les émetteurs-récepteurs, la Manche FC-PI de fibre de norme ANSI, le FC-PI-2 et conforme avec IEEE 802,3 pour des applications de gigabit. La pièce est électriquement interopérable avec les dispositifs conformant de SFP.
Le ● L'AFBR-57R6AEZ est taux » 850 nanomètre SFP un « de quadruple qui assure la conformité selon des caractéristiques de la Manche et de l'Ethernet 1G de la fibre 4G/2G/1G. Utilisant l'entrée de Rate_Select du produit, les ensembles d'utilisateur le point désiré de conformité de SFP. En position de haut débit, le produit est équivalent 4G/2G/1G à la fibre AFBR-57R5AEZ basé par Manche. En position à bas taux, le produit se déplace à un mode opérationnel d'Ethernet de la Manche 1G de la fibre 2G/1G.
Le ● comme amélioration à l'interface conventionnelle de SFP définie dans SFF-8074i, l'AFBR-57R6AEZ est conforme à SFF-8472 (interface diagnostique numérique pour les émetteurs-récepteurs optiques). Utilisant l'interface série à 2 fils défini dans le SFF-8472 MSA, l'AFBR-57R6AEZ fournit la température en temps réel, la tension d'alimentation, le courant polarisé de laser, de puissance de sortie de laser et reçue la puissance d'entrée moyenne. Cette information est en plus des données conventionnelles de base de SFP. L'interface diagnostique numérique ajoute également la capacité de désactiver l'émetteur (TX_DISABLE), le moniteur pour les défauts d'émetteur (TX_FAULT), et le moniteur pour la perte de récepteur du signal (RX_LOS).
