Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: L'équipement de base est constitué de:
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 250000-320000/Month
Nom du produit: |
Connecteur RJ45 avec magnétique et LED |
Nombre de ports: |
1 gauche |
Montage: |
Entrée latérale (à angle droit) |
Jack Gender: |
Femelle RJ45 |
Magnetics: |
10/100 Mbps intégrés |
Style d'arrêt: |
À travers le trou |
Nom du produit: |
Connecteur RJ45 avec magnétique et LED |
Nombre de ports: |
1 gauche |
Montage: |
Entrée latérale (à angle droit) |
Jack Gender: |
Femelle RJ45 |
Magnetics: |
10/100 Mbps intégrés |
Style d'arrêt: |
À travers le trou |

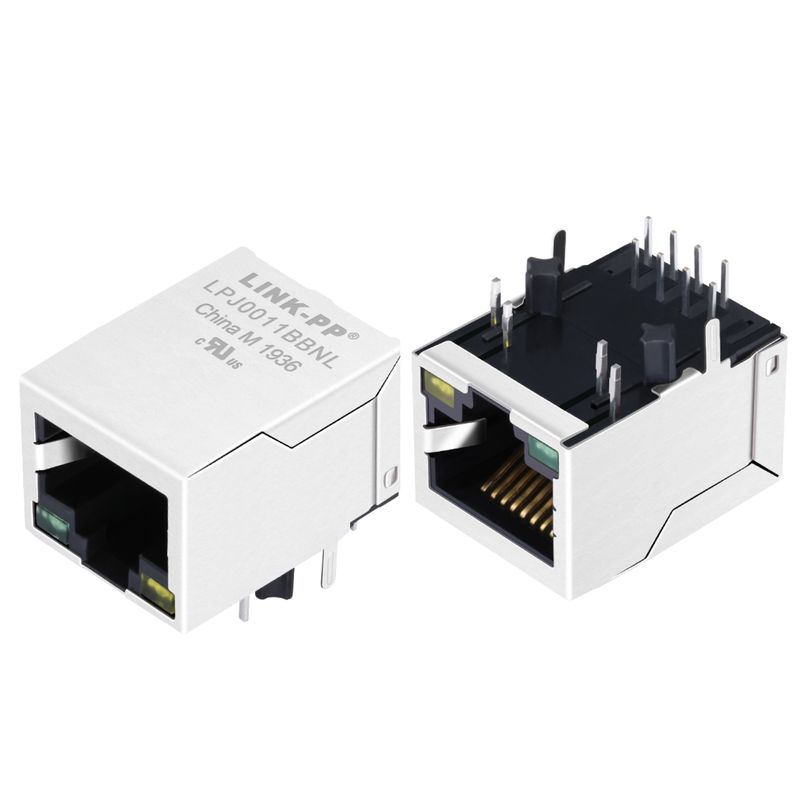

Module de connecteur RJ45 à port unique avec magnétisme et LED TX de base intégrés 10/100
Conception pour la transmission de 10/100 BASE par câble UTP-5
Compatible avec les deux mainsL'appareil est équipé d'un connecteur RJ45.
connecteur RJ45 intégré à un transformateur/résistance d'impédance/condensateur haute tension
Taille identique au connecteur RJ45 pour économiser de l'espace sur la carte PCB
Il a réduit le rayonnement EMI pour améliorer les performances EMI
1X1 RJ45 Magjackavec 10/100 Base-TX magnétiques intégrés
Conforme aux normes FCC et IEEE
Conformer aux exigences de la RoHS, partie No Cd, No Hg, No Cr6+, No PBB et PBDE et No Pb sur les broches externes.
Plage de température de fonctionnement: de 0°C à +70°C.
Plage de température de stockage: -25°C à +85°C.
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.
| Numéro de la partie | L1S041F-43 LF/ LPJ0011BBNL |
| Ratio des tours (± 5%) |
TX--1CT: 1CT RX--1CT: 1CT |
| OCL @ 100KHz/0,1V avec écart de courant continu de 8mA | 350 uH Min |
| Des conversations croisées. |
0.3-30MHz: -40 dB Min 30 à 60 MHz: -35 dB Min 60 à 100 MHz: -30 dB Min |
| Le point de départ | 1500 Vrms |
| Perte d'insertion |
0.3-100MHz: -1,15 dB maximum |
| Perte de rendement |
30 MHz: -16 dB Min 40 MHz: -14 dB Min 50 MHz: -13,5 dB Min 60 MHz: -13 dB Min 80 MHz: -10 dB Min |
| CMR (dB Min) TX/RX |
1 à 30 MHz: -30 dB Min 30 à 60 MHz: -25 dB Min 60 à 125 MHz: -20 dB Min |
Application du connecteur RJ45 avec LED:
Utilisé pour les équipements de réseau et de communication tels que HUB, carte PC, commutateur, routeur, carte mère PC, SDH, PDH, téléphone IP, modem xDSL.
1Matériau plastique: thermoplastique (UL 94V-0), boîtier noir
2Bouclier métallique: laiton, 20 pouces d'épaisseur Nickel
3Fil de ressort: bronze phosphoré avec plaque d'or sélective
4- Pin de soudure: 0,4x0,4 mm, en bronze phosphoré avec soudure
5Durée de vie: 750 cycles d'accouplement Min module de connecteur intégré
