Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJG16314A4NL
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.05-$1.28
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4200K-PCS/Month
Application du projet: |
Les PCB |
Le type: |
RJ45 utilisé dans les PCB |
Le sexe: |
femelle |
Salut-pot: |
C.C 1500V |
Phases: |
Unique |
Structure de bobine: |
Toroïdal |
Application du projet: |
Les PCB |
Le type: |
RJ45 utilisé dans les PCB |
Le sexe: |
femelle |
Salut-pot: |
C.C 1500V |
Phases: |
Unique |
Structure de bobine: |
Toroïdal |
|
|

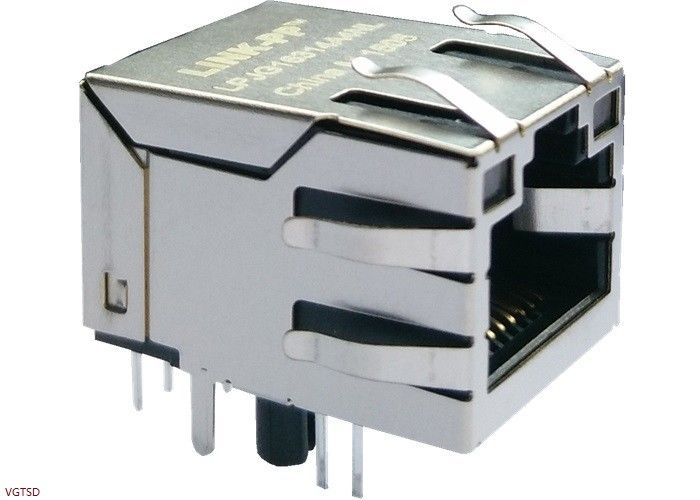

1) 100/1000 Base-T LPJG16314A4NL Connecteur RJ45 à port unique avec magnétique intégré |
|
2) Type de montage THT |
|
|
3) 350 uH Min OCL @ 100 KHz,0.1Vrms, 8mADC BIAS, qui est le système de contrôle de la température |
|
|
4) Conforme à la spécification IEEE 802.3 |
|
|
5) Plage de température de fonctionnement de 0°C à 70°C |
|
|
6) Impédance: 100 ohms |
|
|
Application du projet |
Modems ×DSL |
|
PC intégré |
|
|
Applications réseau local |
|
|
Hub, routeur, commutateur |
|
|
AVR, DVR |
|
|
Caractéristiques électriques |
|
|
Éclipsé |
Je suis désolé. |
|
Caractéristiques de la finition |
|
|
Émetteur de lumière |
Avec |
|
Méthode de résiliation |
L'autre partie |
|
Caractéristiques du corps |
|
|
LED |
Avec |
|
Orientation du verrou |
Tape up |
|
Longueur de la queue du PCB |
3.5 ± 0,5 mm |
|
Hauteur au-dessus de la planche |
Optionnel |
|
Caractéristiques de contact |
|
|
Préchargée |
Je suis désolé. |
|
Type de fin de contact |
À travers le trou |
|
Normes de l'industrie |
|
|
Processus de soudure sans plomb |
Soldeurs à ondes capables de souder à 260 °C |
|
Conformité à la directive RoHS |
Conformité à la réglementation RoHS |
|
Conditions d'utilisation |
|
|
S'applique à |
Circuits imprimés |
|
Conditions environnementales |
Bureau / locaux |
|
Température de fonctionnement ((°c) |
0°C à 70°C |
|
Autres caractéristiques |
|
|
Indicateur de statut |
LED |
|
Couleur LED gauche |
Verte et jaune |
|
Couleur LED droite |
Verte et jaune |
|
Quantité de plomb unique |
8 |
|
Fiches de données |
1Impédance: 100 ohms
2L'éclairage de l'appareil doit être étanche à l'air.0.1Vrms, 8mADC BIAS, qui est le système de contrôle de la température
3Le rapport de virage: 1:1
4Perte d'insertion: 0,5-100 MHz: -1,1 dB maximum
5Perte de retour (dB Min):
0.5 à 40 MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Interférence (dB Min):
0.5 à 40 MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7Le taux de rejet du mode commun: 0,5-100 MHz: -30 dB min.
8Voltage d'isolation: 1500 Vrms min
1. Conçu pour prendre en charge des applications telles que les modems SOHO (ADSL), les LAN sur carte mère (LOM), les hubs et les commutateurs.
2. Répond à la spécification IEEE 802.3
3Matériaux des connecteurs:
Le système d'échantillonnage est basé sur les données fournies par le fabricant.
Contact: phosphore bronze C5210R-EH épaisseur = 0,35 mm
Pins: cuivre C2680R-H Épaisseur = 0,35 mm f
Écran: SUS 201-1/2H Épaisseur = 0,2 mm
Plaquage au contact: or 6 micro-pouces min. dans la zone de contact.
4Température de la pointe de la soudure à ondes: 255°C max,5 sec max.
