Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes s
Conditions de paiement et d'expédition
Quantité de commande min: Échantillons gratuits
Prix: $0.09-$1.85
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Environ 2 semaines
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 6000000 pièces / mois
Série: |
Connecteur RJ45 avec magnétique intégré 10/100 Base-T |
Perte par insertion :: |
-1,0 dB MAX @ 1 à 65 MHz |
Tourne le rapport RX: |
1CT : 1CT |
Tourne le rapport TX: |
1CT : 1CT |
hipot: |
Le système de freinage doit être équipé d'un dispositif de freinage. |
Température de fonctionnement: |
0°C à +70°C |
Série: |
Connecteur RJ45 avec magnétique intégré 10/100 Base-T |
Perte par insertion :: |
-1,0 dB MAX @ 1 à 65 MHz |
Tourne le rapport RX: |
1CT : 1CT |
Tourne le rapport TX: |
1CT : 1CT |
hipot: |
Le système de freinage doit être équipé d'un dispositif de freinage. |
Température de fonctionnement: |
0°C à +70°C |

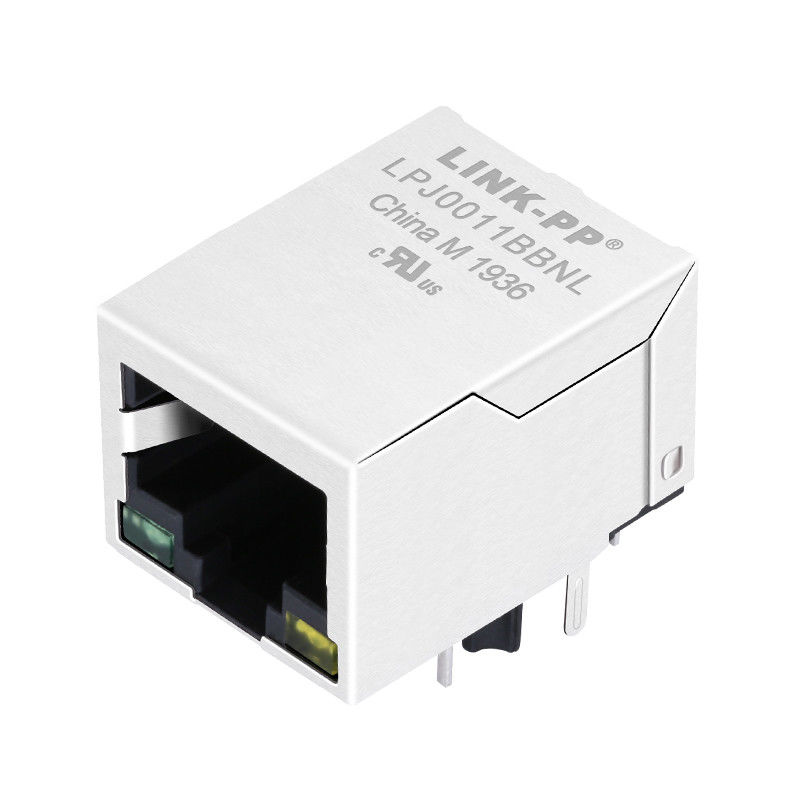

JKM-0009NL LPJ0011BBNL Jack modulaire RJ45 à port unique avec magnétisme intégré 10/100 base-T
1X1 Tab-Down RJ45 LPJ0011ABNL 10/100 Mbps Ethernet rapide
Transformateur RJ45 8P8C connecteur magnétique intégré
Remplacement de broche à broche équivalent JKM-0009NL
Conçu pour des applications industrielles, répondant à la spécification IEEE802.3
350 μH minimum OCL avec courant de déviation en courant continu de 8 mA
La température varie de 0 à 70 °C.
| Numéro de pièce LINK-PP | Le numéro de téléphone de l'établissement |
| PoulsNuméro de la partie | Les États membres doivent: |
| Automobile (ou pas) | Je ne veux pas. |
| Taux de données | 100BASE-TX |
| Nombre de ports | 1x1 |
| Direction des onglets | À terre! |
| LED couleur (L/R) |
Vert/jaune |
| Montage | THT |
| PoE | Aucune |
| Style de connexion | Entrée latérale |
| Écran | Éclipsé |
| Longueur |
21.34mm
|
| Largeur | 16mm |
| Taille | 13.59mm |
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.
Matériau du bouclier: laiton
Finition du bouclier: 20-40m pouces Nickel plus de 10-20m pouces laiton
Matériau de contact: bronze phosphoreux
Zone de placage de contact: placage sous nickel et placage sélectif en or de 15 μ pouces
Zone de soudure de contact: finition mate d'étain
Matériau du boîtier: thermoplastique
Spécification du boîtier: UL 94 V-0
Rating MSL: 1
1Force d' accouplement5 livres / 2,268 kilos.
2Une force déséquilibrée.5 livres / 2,268 kilos.
3. Durée de vie: 750 Insérations
4Connectez-vous à Jack Retention.20 livres / 9,075 kilos.
1Il est recommandé de coucher les plans au sol. Si possible, le connecteur/le module distincte doit être dirigé vers le châssis/la terre analogique.
2. Utilisation de BST (résistances de 75Ω et capuchon haute tension à la terre du châssis)
Pour obtenir les meilleures performances EMI (incluses dans la plupart des solutions de connecteurs), il est conseillé de terminer les CT du côté du câble.
3. Gardez les traces de signal de PHY au connecteur/module discret aussi courtes que possible. Si les traces dépassent 3-4 pouces, faites attention au déséquilibre d'impédance de ligne.
4Suivez les notes de demande du fabricant du PHY pour plus de détails.
