Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: KLA1S109-34 LF
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 250000-320000/Month
Numéro de pièce: |
KLA1S109-34 LF |
production de masse: |
LPJG0801BANL |
Munafactuer original: |
LINK-PP |
Application: |
1000Base-T |
Arrêt: |
Soudure |
LEDs: |
Facultatif |
Match d'IC: |
ATSAMD20E18A-MNT |
Style de bâti: |
IMMERSION/entrée de côté |
Numéro de pièce: |
KLA1S109-34 LF |
production de masse: |
LPJG0801BANL |
Munafactuer original: |
LINK-PP |
Application: |
1000Base-T |
Arrêt: |
Soudure |
LEDs: |
Facultatif |
Match d'IC: |
ATSAMD20E18A-MNT |
Style de bâti: |
IMMERSION/entrée de côté |

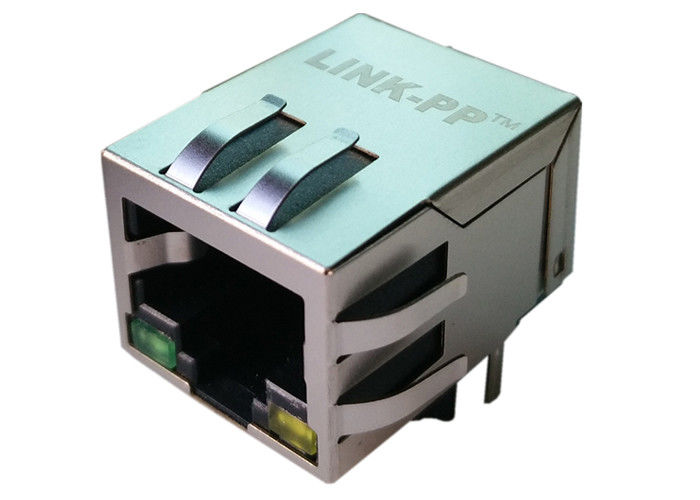

1000 BASE-T RJ45 1 x 1 ONT INTÉGRÉ LE CONNECTEUR de MAGNETICS
1.RJ-45 doit être norme assortie de FCC
2.Complies avec la condition des normes d'IEEE802.3u.
connecteur 3.RJ 45 avec 10/100 BASE-TX magnétique.
4.Comply avec du Cd condition-entier de numéro de la pièce de RoHS, aucun hectogramme, aucun Cr6+, aucun PBB et PBDE et aucun Pb sur les goupilles externes.
température ambiante 5.Operating : 0℃ à +70℃.
température ambiante 6.Storage : -25℃ à +125℃
modèle 7.Designing : 】 DU 【KLA1S109-34 LF
modèle de la production 8.Mass : 】 Du 【LPJG0801BANL
VERROU DE MAG.REVERSE,
LED facultative ; IEM-doigt facultatif.
1x1 connecteur femelle du port RJ45 avec 10/100/1000 Magnetics intégré par base-T, jaune/vert LED, étiquette vers le bas, RoHS | |
Numéro de la pièce de LINK-PP | LPJG0801BANL |
Numéro de la pièce de Bothhand | KLA1S109-34 LF |
Application-LAN | ETHERNET (non PoE) |
AutomDX | OUI |
Circuit de déclaration provisoire | OUI |
Configuration RX | T, C |
Configuration TX | T, C |
Électrodéposition de accouplement de région de contact | » »/15u/30u » de l'OR 6u |
Noyaux par port | 8 |
Diodes | AUCUNE DIODES |
Option de LED | Jaune/vert LED |
Verrou | ÉTIQUETTE vers le bas |
Nombre de ports | 1X1 |
Carte PCB | FR4 |
Angle de bâti de carte PCB | ENTRÉE LATÉRALE |
Carte PCB maintenant le courrier | COURRIER DE T |
Taille de paquet (pouces) | 0,528 |
Taille de paquet (millimètre) | 13,40 |
Longueur de paquet (pouces) | 0,839 |
Longueur de paquet (millimètre) | 21,30 |
Largeur de paquet (pouces) | 0,626 |
Largeur de paquet (millimètre) | 15,90 |
Type de Pin | SOUDURE DE THT |
RoHS conforme | YES-RoHS-5 AVEC l'AVANCE DANS l'EXEMPTION de SOUDURE |
Recherche | OUI |
Étiquettes d'IEM de bouclier | sans |
Vitesse | 10/100/1000 BASE-T |
La température | 0 À 70℃ |
Rapport RX de tours | 1CT : 1CT |
Rapport TX de tours | 1CT : 1CT |
1. Type de produit caractéristiques :
1) type = connecteur de produit
2) type de Jack = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)
2. Attachement mécanique :
1) configuration de Jack = 1 x 1
3. Caractéristiques électriques :
1) protégé = oui
4. Caractéristiques relatives d'arrêt :
1) doigt d'IEM - le fond = sans
2) méthode = soudure d'arrêt
5. Caractéristiques relatives de corps :
1) la configuration de port = choisissent/multi
2) doigts d'IEM au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Caractéristiques relatives de contact :
1) préchargé = oui
2) type d'arrêt de contact = par le bâti de trou/surface
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
Ré-écoulement-soudure facultative ;
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70/-40 - +85
11.Hipot :
MINUTE 1500Vrms
A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
