| NO1 d'article: | TG111-S001J24RL | Aucune partie: | LP82442NL |
|---|---|---|---|
| Rapport de tours: | 1CT : 1CT | Montage: | Surface Mount |
| PN2.: | TG111-E001J24RL | échantillons: | Disponible |
| Disponibili d'Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Point culminant: | Magnetics 10/100Base-T,Transformateur d'Ethernet |
||
| TG111-E112NYRL/TG111-E001J24RL | transformateur 24Pins | Gigabit Ethernet | Transformateur de SMT |
Transformateur discret de Gigabit Ethernet
Transformateur à double accès de 10/100BASE-TX POE/POE+
IEEE802.3ab conforme, Salut-pot 1500Vrms
Construction brevetée de cadre ouvert

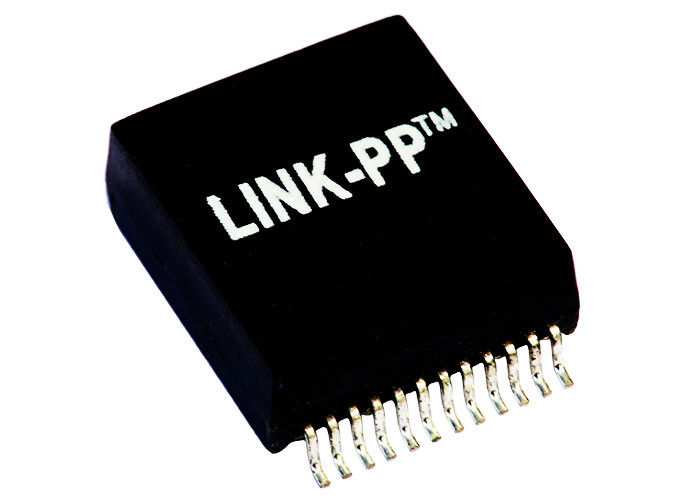

Transformateur du halo TG111-S001J24RL Gigabit Ethernet
Transformateur du halo 1000Base-T de TG111-E001J24RL
Avantage compétitif
Concepteur/fabricant de ☛ pendant 18 années.
travaux du ☛ 2500, 4 usines
De ☛ analyseur de réseau de flet de passage certainement
Actions de ☛ ou 4 semaines.
Conception flexible de ☛ selon les informations requises des clients sans tous honoraires exral.
| Nombre de ports | Applications | Rapport de tours | Puissance au-dessus d'Ethernet |
| Les GEs simples conjuguent Fe | Ethernet 1G | 1:1 | IEEE 802,3 |
| Empaquetage | Direction d'étiquette | Type de support | Finition de contact |
| Bobine, carton | -- | SMT/SMD | -- |
| Numéro de bornes | Armature | Tension d'isolement | Couleur de LED |
| 24 bornes | -- | Vrms 1500 | --- |
Caractéristiques électriques @25℃
rapport 1.Turns : 1CT∶1
perte 2.Insertion :
1-100MHz : - 1.0dB MAX
perte 3.Return (MINUTE de DB) :
1-30MHz : - 18 40MHz : - 18
50MHz : - 16 60-80MHz : - 12
100MHz : - 10
4.Crosstalk (MINUTE de DB) :
30MHz : - 45 60MHz : - 40
100MHz : - 33
5.DCMR (MINUTE de DB) :
30MHz : - 43 60MHz : - 37
100MHz : - 33
6.Hipot : MINUTE 1500Vrms
la température 7.Operating : -40℃~+85℃.
NOTES :
modules du transformateur 1.Gigabit avec la puissance au-dessus de l'option d'Ethernet
peciffcation de 2.Meets IEEE 802,3
la pièce de 3.For RoHS ajoutent le suffixe NL
soudure maximale de 4.RoHS " NL » évaluant 260℃%%P5℃.
5,100% essai électrique
