Les connecteurs RJ45 à plusieurs ports et à un seul port

Introduction au projet

Pour les installations de réseautage de haute fiabilité, les commutateurs, les cartes intégrées, les routeurs industriels, le choix entrePort uniqueetPorts multiplesconnecteurs RJ45LINK-PP offre les deux catégories avec des choix d'ingénierie pour la vitesse, l'intégration des magnétiques, le blindage,et résistance thermique.

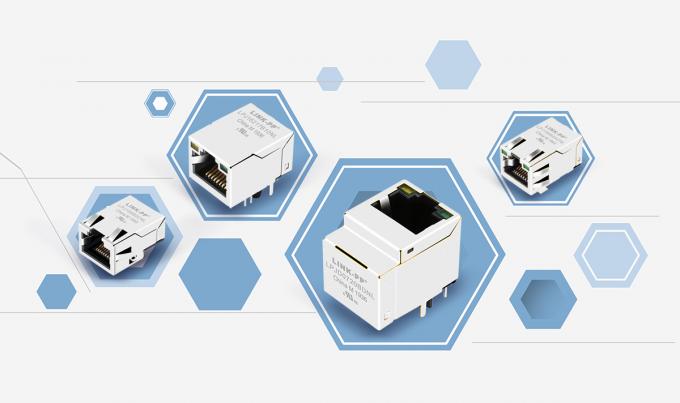

1. Connecteurs RJ45 à port unique

Utilisez l'intégration de cas et de conception

RJ45 à port unique (1 × 1)Les modjacks/Des engrenagesLINK-PP couvre des applications avec des ports Ethernet isolés, par exemple des cartes de développement, des passerelles et des appareils à canal unique.Rating de base-T 5G10GB.

Caractéristiques générales:

• Conception 8P8C, en haut/en bas, THT ou SMT
• Écran facultatif, indicateurs d'activité LED, MDIX automatique
• Plage de fonctionnement industrielle jusqu'à + 85 °C ou plus
• Forte isolation, signal fiable par magnétisme intégré

Je suis désolée.

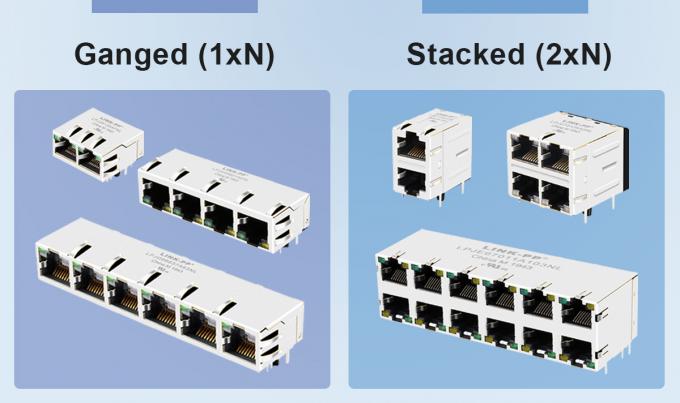

2. Connecteurs RJ45 à ports multiples

Configuration et densité des ports

Les tableaux multi-ports LINK-PP ◄ comprennent une seule rangée (1 × 2,Un sur trois.1×4, 1×6, 1×8) et options à double rangée empilées (2×1, 2×2, 2×4, 2×6, 2×8) ̇supportant jusqu'à 16 ports Ethernet dans une empreinte compacte.

Directives de conception et spécifications générales

Selon le guide de conception de LINK-PP:

• Prend en charge des vitesses allant jusqu'à 10GBase‐T et HDBase‐T
• Options de PoE disponibles: non-PoE, PoE, PoE+, PoE++, 2 paires ou 4 paires
• Type de montage: trou à travers, SMT, pin-in-paste, press-fit
• Écran et LED optionnels selon les besoins de conception
• Température de fonctionnement: 0 °C/+70 °C, -40 °C/+85 °C, -55 °C/+105 °C

3Tableau de comparaison: port unique par rapport à plusieurs ports

4Considérations de conception et d'approvisionnement

• Appui à la vitesse: Choisir en fonction de la classe Ethernet requise (par exemple,10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T, 5GBase-T, 10GBase-T).
• Exigences en matière de PoE: SoutienLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 et doivent être présentés dans la catégorie 1 et dans la catégorie 2.répondent aux normes IEEE 802.3af/at.
• Spécifications thermiques et environnementales: Pour les panneaux industriels, sélectionnez les pièces dont la température est inférieure ou égale à -40 °C.
• Gestion de l'IME: Les modules blindés sont recommandés lors de l'utilisation de liaisons à grande vitesse ou dans des environnements bruyants.
• Mode de montage et mise en page:THT contre SMTcontre THR, tab-down/up, styles de verrouillage, poteaux de rétention de la carte optimisent le débit d'assemblage des PCB et leur stabilité mécanique.
• Conformité et fiabilité: Tous les connecteurs RJ45 prennent en charge les certifications RoHS, UL et ISO pour un déploiement fiable.

Conclusion

Pourchefs de projet et ingénieurs en achatsla planification de l'intégration des réseaux à puce:

1. Utilisationconnecteurs RJ45 à port uniquelorsque les ports individuels, la disposition flexible et une tolérance thermique élevée sont prioritaires.
2. Choisissezmodules RJ45 à ports multiplesIl convient de noter que les systèmes d'alimentation électrique utilisés dans les systèmes d'alimentation électronique sont des systèmes d'alimentation électrique utilisés pour les conceptions à haute densité et l'assemblage simplifié, en particulier dans les commutateurs, les routeurs ou les systèmes embarqués multi-ports.
3. Évaluer la vitesse, le support PoE, le blindage, la configuration de la LED, l'empreinte de la carte et les évaluations environnementales lors du choix des composants.
4. Le portefeuille de produits LINK-PP est bien adapté aux applications professionnelles avec des fiches de données vérifiées et des certifications de conformité.

Si vous avez besoin de comparaisons de modèles sur mesure ou de recommandations de sélection de pièces optimisées en fonction du BOM, nous seronsaider davantage.
