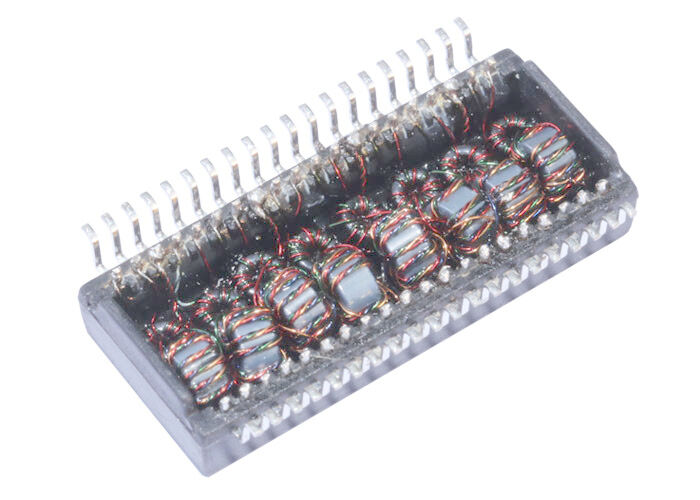

Modules de transformateur LAN SMT AutomDX HN4263VG HN4264VG

HN4263VG HN4264VG Présentation du transformateur LAN 10/100Base-T

Applications

Les transformateurs LAN SMT 10/100Base-T sont largement utilisés dans les systèmes basés sur Ethernet pour fournirl'isolation du signal, la suppression des EMI et l'adaptation d'impédanceentre le PHY et le connecteur RJ45. Leur conception compacteSMT (Surface-Mount Technology)permet un assemblage de PCB à haute densité et des performances fiables dans les équipements réseau.

Les applications typiques incluent :

• Commutateurs et concentrateurs LAN– Assurer une transmission de données stable sur plusieurs ports.
• Routeurs, passerelles et points d'accès– Fournir une isolation électrique et une suppression du bruit pour les réseaux domestiques et d'entreprise.
• Appareils Ethernet industriels– API, contrôleurs et systèmes de surveillance nécessitant des performances robustes dans des environnements difficiles.
• Cartes d'interface réseau (NIC)– Utilisées dans les PC, les serveurs et les systèmes embarqués pour une connectivité Ethernet fiable.
• Téléphones VoIP et caméras IP– Prise en charge de la PoE et de la transmission Ethernet stable pour les appareils vocaux et vidéo.
• Appareils IoT intelligents– Passerelles, capteurs et systèmes d'automatisation nécessitant une connectivité 10/100 Mbps.

FAQ – Transformateur LAN SMT 10/100Base-T

1. Quelle est la fonction d'un transformateur LAN SMT 10/100Base-T ?
Il fournitune isolation galvaniqueentre le PHY Ethernet et le câble, supprime les EMI, adapte l'impédance et assure la conformité aux normes Ethernet IEEE 802.3.

2. Pourquoi utiliser des transformateurs LAN SMT au lieu de types traversants ?

• Encombrement plus petit, idéal pourles configurations de PCB à haute densité
• Assemblage automatisé pick-and-place pour une rentabilité
• Profil plus bas pour les conceptions compactes

3. Un transformateur LAN 10/100Base-T peut-il être utilisé pour Gigabit Ethernet ?
Non. Un transformateur 10/100Base-T est optimisé pourFast Ethernet (10/100 Mbps). PourGigabit Ethernet (1000Base-T), un transformateur avec une bande passante plus large et des enroulements supplémentaires est requis.

4. Les transformateurs LAN SMT prennent-ils en charge la PoE (Power over Ethernet) ?
Oui, de nombreux transformateurs LAN SMT sont conçus avecla capacité PoE (IEEE 802.3af/at) leur permettant de transmettre en toute sécurité à la fois données et alimentation sur le même câble Ethernet.5. Quels sont les paramètres clés lors de la sélection d'un transformateur LAN ?

Rapport de transformation

• (rapport d'enroulement TX/RX)OCL (Inductance en circuit ouvert)
• Perte d'insertion, perte de retour, diaphonie et performances CMR
• Prise en charge du niveau de puissance PoE (15 W, 30 W, 60 W, etc.)
• Tension d'isolement Hi-pot
• Plage de température de fonctionnement
• Conformité aux normes RoHS, IEEE 802.3
• 6. Les transformateurs LAN SMT 10/100Base-T sont-ils rétrocompatibles avec l'Ethernet hérité ?

Oui. Ils prennent en charge à la fois
10 Mbpset100 Mbps Ethernet, assurant la compatibilité avec les anciens appareils.7. Quels sont les avantages des transformateurs LAN SMT intégrés dans la conception ?

Nombre de composants réduit

• (transformateur + selfs dans un seul boîtier)Fiabilité améliorée
• grâce à des trajets de signaux plus courtsMeilleure suppression des EMI
• pour des performances système stablesUtilisation optimisée de l'espace PCB
• pour les conceptions compactes
