Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: SGS, UL,CE,ISO9001:2008,Reach
Numéro de modèle: RTC-1QDBAM1A
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.11-$12
Détails d'emballage: PLATEAU
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 208K/Month
Articles: |
RTC-1QDBAM1A |
catégorie: |
1x4 port rj45 avec le magnetics |
Vitesse: |
10/100/1000Base-T |
Montage: |
À travers-trou |
Indicateur: |
LED |
Déposer: |
PDF/3D/ISG/Stp/Étape/Fiche technique |
Articles: |
RTC-1QDBAM1A |
catégorie: |
1x4 port rj45 avec le magnetics |
Vitesse: |
10/100/1000Base-T |
Montage: |
À travers-trou |
Indicateur: |
LED |
Déposer: |
PDF/3D/ISG/Stp/Étape/Fiche technique |
Le RTC-1QDBAM1A est un connecteur modulaire RJ45 haute densité à 4 ports (1x4) avec magnétisme intégré 10/100/1000Base-T. Conçu pour les applications réseau haute performance, il combine un blindage EMI supérieur, des LED d'état intégrées et un encombrement réduit pour économiser de l'espace sur le circuit imprimé. Il est idéal pour les commutateurs, les routeurs et les équipements informatiques industriels nécessitant plusieurs ports Ethernet à haute vitesse.
| Catégorie | Paramètre | Spécification technique / Valeur |
|---|---|---|
| Général | Type de produit | Connecteur modulaire RJ45 1x4 ports avec magnétisme intégré (onglet vers le haut) |
| Application | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Type de montage | Technologie traversante (THT) | |

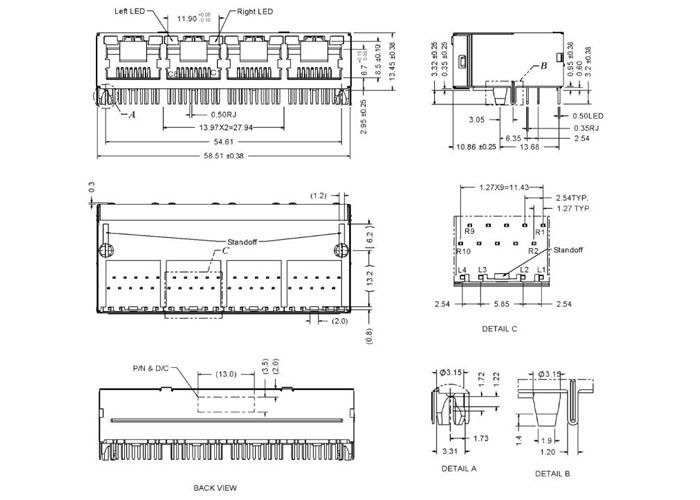

| Mécanique | Longueur totale | 58,51 ± 0,38 mm |
| Hauteur totale | 13,45 ± 0,38 mm | |
| Pas entre les ports | 13,97 mm | |
| Longueur de la queue de soudure | 3,2 ± 0,38 mm | |
| Blindage | Blindage métallique complet avec languettes de mise à la terre EMI (Détail B) | |
| Électrique | Rapport de transformation | 1:1 pour les 4 canaux (Entrée vers Sortie) |
| Tension d'isolement | Isolement AC de 2 kV (broches de signal vers blindage) | |
| Résistances de terminaison | Résistances intégrées de 75 Ω (suppression du bruit en mode commun) | |
| Configuration des broches | 10 broches de signal (R1–R10) + 4 broches LED (L1–L4) par port | |
| Découplage | Condensateur haute tension de 1000 pF vers la masse du blindage | |
| Spécifications des LED | LED gauche (L3–L4) | Monocolore : Vert (λp = 565 nm) |
| LED droite (L1–L2) | Bicolore : Orange (λp = 610 nm) / Vert (λp = 565 nm) | |
| Tension directe (Vf) | 1,7 V – 2,6 V (@ 20 mA) | |
| Courant inverse (Ir) | 10 µA max (@ Vr = 5 V) |
1. Performances de transmission : Prend en charge le 10/100/1000Base-T (Gigabit Ethernet).
2. Rapport de transformation :1:1 (Primaire vers Secondaire) pour les 4 canaux.
3. Isolement haute tension : Isolement AC de 2 kV entre le signal et le blindage, avec condensateur de découplage de 1000 pF vers la masse du blindage.
4. Terminaison interne : Résistances intégrées de 75 Ω pour la suppression du bruit en mode commun.
5. Caractéristiques des LED :
