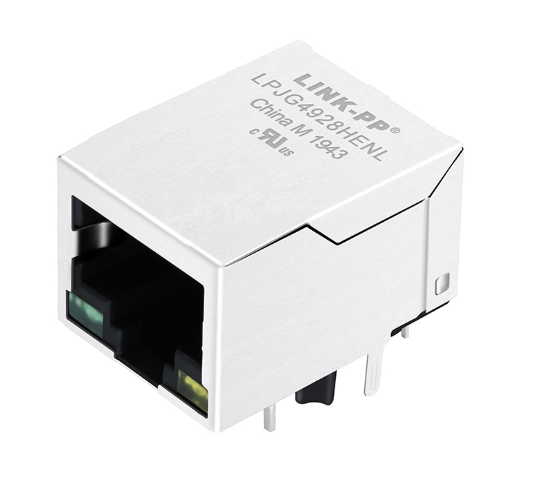

LPJG4928HENL Connecteur RJ45 PoE+ 1000 Base-T avec port LED 1x1

LPJG4928HENL est un connecteur RJ45 à port unique 1000 Base-T avec magnétisme intégré pour les applications PoE+.

Principales caractéristiques deLes produits doivent être présentés dans les conditions suivantes:PoE+ RJ45

1. Performance Gigabit: Prend en charge les vitesses 10/100/1000 Base-T Ethernet pour les applications à large bande passante.
2. Capacité PoE+ avancée:Conforme à la norme IEEE 802.3, gérant jusqu'à 720mA @ 57VDC de courant continu sur les broches PSE.
3. Fiabilité industrielle: fonctionne parfaitement à des températures extrêmes de -40°C à +85°C.
4. Conception intégrée: les magnétiques intégrés (ratio de rotation 1CT: 1CT) réduisent l'empreinte des PCB et simplifient le routage.
5. Indicateurs de statut visuels:LED intégrées à gauche (vert) et à droite (jaune) pour faciliter la surveillance de l'état du réseau.
6. Construction robuste:* Le bouclier EMI en acier inoxydable et le boîtier PBT classé UL94V-0 assurent la durabilité et la sécurité.

Les spécifications deLe connecteur LPJG4928HENL RJ45 avec LED

1. Spécifications générales du produit

2. Spécifications électriques (@25°C)

3. Spécifications matérielles et environnementales

1. Température de fonctionnement:-40°C à +85°C (de qualité industrielle)
2. Matériau du boîtierPBT thermoplastique + 30% de fibres de verre (noté UL94V-0)
3. Matériau de contact:Bronze phosphoreux (C5210R-EH), épaisseur 0,35 mm
4. Plaquage par contact:Au moins 6 μ" d'or sur la zone d'accouplement
5. Matériau des broches:Lamière (C2680R-H), épaisseur 0,35 mm
6. Température de soudure par ondes:** 265°C MAX pendant 5 secondes

La valeur de l'indicateur d'échantillonnage doit être supérieure ou égale à la valeur de l'indicateur d'échantillonnage.

Les caractéristiques de l'indicateur LED LPJG4928HENL

Le LPJG4928HENL comprendIndicateurs à LED doublepour soutenir une surveillance visuelle intuitive de l'état.

LED de gauche

• Couleur:Verte
• Longueur d'onde maximale:565 nm
• Voltage vers l'avant1.8·2.6V @ 20mA
• Retour de courant:10 μA au maximum @ 5V

LED à droite

• Couleur:Jaune
• Longueur d'onde maximale:585 nm
• Voltage vers l'avant1.8·2.6V @ 20mA
• Retour de courant:10 μA au maximum @ 5V

Ces LED aident à fournir une visibilité de lien, d'activité ou d'état dans les conceptions d'équipements Ethernet.

Applications du PoE Magjack

Le LPJG4928HENL est conçu avec précision pour les télécommunications, le matériel de réseau et les équipements de communication industrielle, y compris:

• Équipement SOHO:Modems, routeurs et passerelles ADSL.
• Réseaux d'entreprise:Commutateurs réseau, hubs et injecteurs PoE.
• Systèmes intégrés:Des conceptions LAN sur carte mère (LOM).
• IoT industriel:contrôleurs de bâtiments intelligents et caméras IP/points d'accès alimentés par PoE+.
