Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJK7436A98NL
Document: LPJK7436A98NL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 60pcs
Prix: $0.4-$1.19
Détails d'emballage: 60pcs/tray, ou paquet de bobine
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 2800K-PCS/Month
Numéro de pièce: |
Je ne sais pas. |
Norme d'Ethernet: |
1000Base-T |
Configuration du port: |
Port unique (1 × 1) |
LED: |
Orange et vert/jaune |
Magnetics: |
Intégré |
Blindage: |
Onglets de protection EMI |
Style de montage: |
À travers le trou (tht) |
Orientation: |
Angle droit, entrée latérale |
Position du loquet: |
Adhérer |
Déposer: |
PDF/3D/ISG/Stp/Étape/Fiche technique |
Numéro de pièce: |
Je ne sais pas. |
Norme d'Ethernet: |
1000Base-T |
Configuration du port: |
Port unique (1 × 1) |
LED: |
Orange et vert/jaune |
Magnetics: |
Intégré |
Blindage: |
Onglets de protection EMI |
Style de montage: |
À travers le trou (tht) |
Orientation: |
Angle droit, entrée latérale |
Position du loquet: |
Adhérer |
Déposer: |
PDF/3D/ISG/Stp/Étape/Fiche technique |

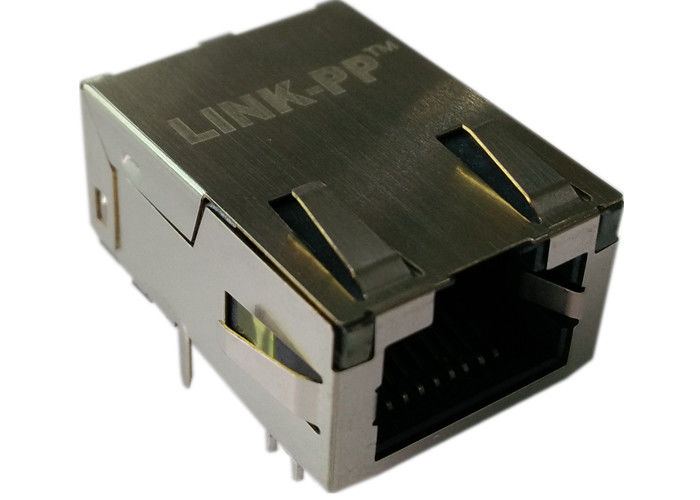

Le connecteur RJ45 discret LPJK7436A98NL est conçu pour les applications réseau haute densité où l'espace PCB est limité. Avec une hauteur de boîtier ultra-faible de seulement 0,445 pouces (11,30 mm), cette prise jack à entrée latérale 1x1 offre de robustes performances Ethernet 1000 Base-T (Gigabit).
Conçu avec des composants magnétiques intégrés pour garantir une intégrité optimale du signal et un blindage EMI, ce connecteur est conçu pour des températures de fonctionnement industrielles (-40°C à +85°C). Il présente une orientation « Tab Up », un montage sécurisé par soudure à la vague Through-Hole Technology (THT) et des LED orange, verte et jaune très visibles pour une indication claire de l'état du réseau.
En raison de son faible encombrement et de sa température nominale industrielle, le LPJK7436A98NL est la solution RJ45 idéale pour :
| Catégorie | Spécification | Détails |
|---|---|---|
| Propriétés générales et électriques | Numéro de pièce | LPJK7436A98NL |
| Type de connecteur | Prise RJ45 avec aimants intégrés | |
| Débit de données (vitesse) | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Nombre de ports | Port 1x1 (port unique) | |
| Compatibilité PoE | Non PoE | |
| Configuration des voyants | Orange & Vert / Jaune | |
| Spécifications mécaniques et physiques | Hauteur du colis | 0,445 pouces / 11,30 mm (profil bas) |
| Longueur du colis | 0,946 pouces / 24,04 mm | |
| Largeur du paquet | 0,700 pouces / 17,78 mm | |
| Orientation du loquet | Verrouillage (onglet vers le haut) | |
| Orientation de montage | Angle droit 90° / entrée latérale | |
| Type de montage | THT (technologie Through-Hole), montage sur circuit imprimé | |
| Processus de soudure | Compatible avec la soudure à la vague | |
| Blindage | Bouclier entièrement métallique avec languettes EMI | |
| Spécifications environnementales | Température de fonctionnement | -40°C à +85°C (qualité industrielle) |
Si vous recherchez un connecteur RJ45 discret avec aimants intégrés pour les conceptions Ethernet 1000Base-T, le LPJK7436A98NL convient parfaitement aux applications réseau compactes et de haute fiabilité.
Le LPJK7436A98NL est un connecteur RJ45 discret avec aimants 1000Base-T intégrés, conçu pour les applications Ethernet qui nécessitent une taille compacte et des performances fiables.
Oui. Il prend en charge la connectivité 10/100/1000Base-T, ce qui le rend adapté aux applications Gigabit Ethernet.
Non. Le LPJK7436A98NL est spécifié comme non-PoE.
Il utilise la technologie traversante (THT) avec une configuration à angle droit de 90° à entrée latérale.
Oui. Il est livré avec des options de LED orange et verte/jaune pour l'indication de l'état.
