Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H16120SCG
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$1.2
Détails d'emballage: T&R
Délai de livraison: Environ 3-5 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 5kk / mois
Caractéristiques: |
H16120SCG |
Réf.: |
LP2019NL |
Vitesse: |
10 / 100Base-T |
Nombre de ports: |
Célibataire |
Type de montage: |
Monture de surface (SMT) |
PoE: |
Soutien |
Température de fonctionnement: |
-40 °C à +85 °C |
Niveau de MSL: |
3 |
Dimensions: |
12,70 × 7,00 × 9,50 mm |
Échantillons gratuits: |
Disponible 1 à 3 pièces |
Caractéristiques: |
H16120SCG |
Réf.: |
LP2019NL |
Vitesse: |
10 / 100Base-T |
Nombre de ports: |
Célibataire |
Type de montage: |
Monture de surface (SMT) |
PoE: |
Soutien |
Température de fonctionnement: |
-40 °C à +85 °C |
Niveau de MSL: |
3 |
Dimensions: |
12,70 × 7,00 × 9,50 mm |
Échantillons gratuits: |
Disponible 1 à 3 pièces |

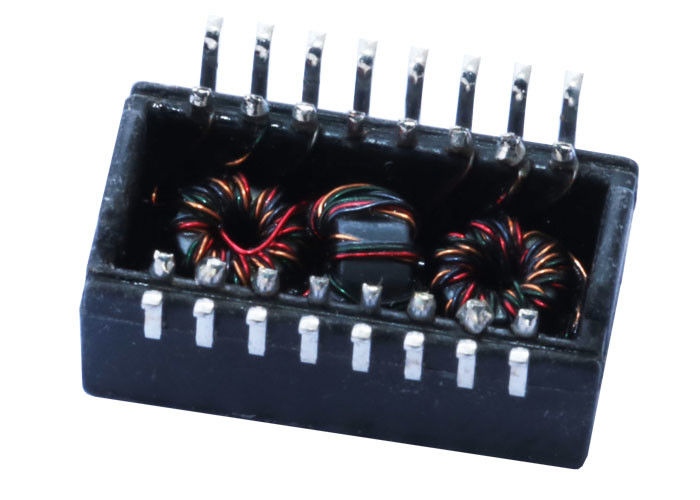

Le H16120SCG est un transformateur magnétiques LAN PoE haute performance, conçu pour les applications Ethernet nécessitant une intégrité de signal stable, une isolation élevée et une capacité Power over Ethernet (PoE) fiable. Il est optimisé pour les systèmes conformes à la norme IEEE 802.3at (PoE+) et prend en charge les commutateurs Ethernet de qualité entreprise, les caméras IP, les points d'accès sans fil et les équipements de réseau industriel.
Avec un encombrement compact et des caractéristiques électriques robustes, le H16120SCG offre une excellente perte d'insertion, une perte de retour et des performances de diaphonie sur toute la bande de fréquences Ethernet jusqu'à 100 MHz.
| Paramètre | Spécification |
|---|---|
| Inductance en circuit ouvert (OCL) | 350 µH Min @ 100 kHz, 0,2 V, polarisation CC de 8 mA |
| Capacité de courant | 720 mA (conforme à la norme IEEE 802.3at) |
| Inductance de fuite (LL) | 0,5 µH Max @ 100 kHz, 0,2 V |
| Capacitance entre enroulements (Cw/w) | 20 pF Typ @ 100 kHz, 0,2 V |
| Résistance CC (DCR) | 1,4 Ω Max |
| Rapport de spires | 1CT:1CT (TX) / 1CT:1CT (RX) ±2% |
| Polarité | 1–16, 6–11 En phase |
Le transformateur LAN magnétiques PoE H16120SCG combine des performances électriques élevées, une isolation robuste et une capacité de courant PoE+ dans un boîtier SMT compact. C'est une solution idéale pour les concepteurs qui recherchent un composant magnétiques Ethernet fiable et conforme aux normes pour les équipements de réseau d'entreprise et industriels.
