Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: SM91502AL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
SM91502AL |
Ratio de virages: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH min. à 450 µH maximum. |
Tension de fonctionnement: |
1 000 VCC |
Hi-Pot (Isolement): |
4 300 VCC (1 mA, 60 secondes) |
Température de fonctionnement: |
-40 °C à +125 °C |
Numéro de pièce: |
SM91502AL |
Ratio de virages: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH min. à 450 µH maximum. |
Tension de fonctionnement: |
1 000 VCC |
Hi-Pot (Isolement): |
4 300 VCC (1 mA, 60 secondes) |
Température de fonctionnement: |
-40 °C à +125 °C |

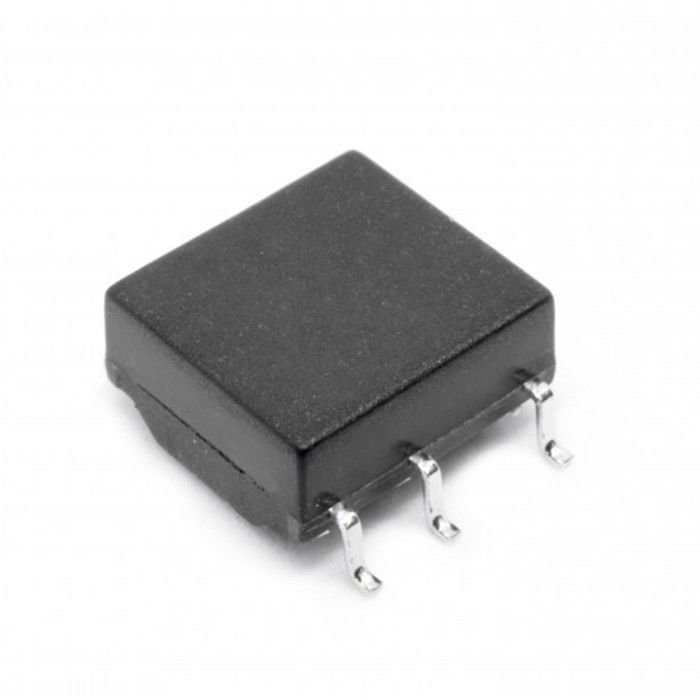

Le Bourns SM91502AL est un module transformateur d'isolation de système de gestion de batterie (BMS) à canal unique doté d'une bobine d'arrêt de mode commun intégrée pour une suppression supérieure du bruit. Spécifiquement conçu pour les exigences de haute sécurité des véhicules électriques (VE) et des systèmes de stockage d'énergie (ESS), le SM91502AL prend en charge la communication en chaîne marguerite série/isoSPI™. Avec une tension de fonctionnement de 1000 VDC et la conformité AEC-Q200, il garantit une intégrité de signal robuste et une isolation galvanique dans les environnements les plus exigeants.
Le SM91502AL se distingue comme un choix pratique pour l'isolation de la communication BMS car il combine performance électrique et fiabilité prête pour la production. Ses spécifications le rendent adapté aux systèmes nécessitant un couplage de signal fiable et de fortes caractéristiques d'isolation.
| Paramètre | Spécification |
|---|---|
| Inductance en circuit ouvert (OCL) | 150 µH min. / 450 µH max. |
| Condition de test pour OCL | 100 kHz, 0,1 V, -40 °C à +125 °C |
| Inductance de fuite | 0,5 µH max. |
| Condition de test de l'inductance de fuite | 100 kHz, 0,1 V |
| DCR - Côté transformateur | 0,45 Ω max. |
| DCR - Côté bobine d'arrêt CM | 0,85 Ω max. |
| Rapport de transformation | 1:1 ±2% |
| Perte d'insertion | -0,25 dB max. @ 4 MHz |
| Perte de retour (Z out = 100 ohms) | -22 dB min. @ 4 MHz |
| Rapport de rejet de mode commun | -35 dB min. @ 1–100 MHz |
| Rapport de rejet de mode commun | -28 dB min. @ 100–200 MHz |
| Hi-Pot (1 mA, 60 sec.) | 4300 VDC |
| Tension de fonctionnement | 1000 VDC |
| Paramètre | Spécification |
|---|---|
| Isolation fonctionnelle | Oui |
| Plage de température de fonctionnement | -40 °C à +125 °C |
| Plage de température de stockage | -25 °C à +85 °C |
| Niveau de sensibilité à l'humidité | 1 |
| Classification ESD (HBM) | N/A |
| Emballage | Bande et bobine |
| Quantité par bobine | 800 pièces / bobine de 13 pouces |
| Finition | Cu/Ni/Sn |
| Conformité | Conforme RoHS |
Le transformateur BMS SM91502AL est bien adapté aux conceptions qui nécessitent une isolation et une communication stable au sein des réseaux de surveillance de batterie. Les applications courantes comprennent :
Dans un système de gestion de batterie, l'intégrité du signal et la sécurité sont non négociables. Le SM91502AL se distingue en offrant une isolation fonctionnelle et une large plage de température de fonctionnement (-40 °C à +125 °C), ce qui le rend adapté aux environnements sous le capot automobile. Son faible inductance de fuite (0,5 µH max) garantit la précision des données à haute vitesse, tandis que le rapport CMRR élevé protège votre système du bruit de mode commun généré par les onduleurs haute puissance.
Le SM91502AL est un transformateur BMS utilisé dans les circuits de communication et d'isolation des systèmes de gestion de batterie, en particulier dans les conceptions IsoSPI et en chaîne marguerite série.
Oui. Le SM91502AL est conforme AEC-Q200, ce qui le rend adapté aux applications de qualité automobile.
La tension de fonctionnement est de 1000 VDC.
La puissance de tenue au test Hi-Pot est de 4300 VDC pendant 60 secondes à 1 mA.
Il prend en charge les conceptions de référence avec Analog Devices LTC6804-1 / LTC6811 et MC33771 / MC33772.
