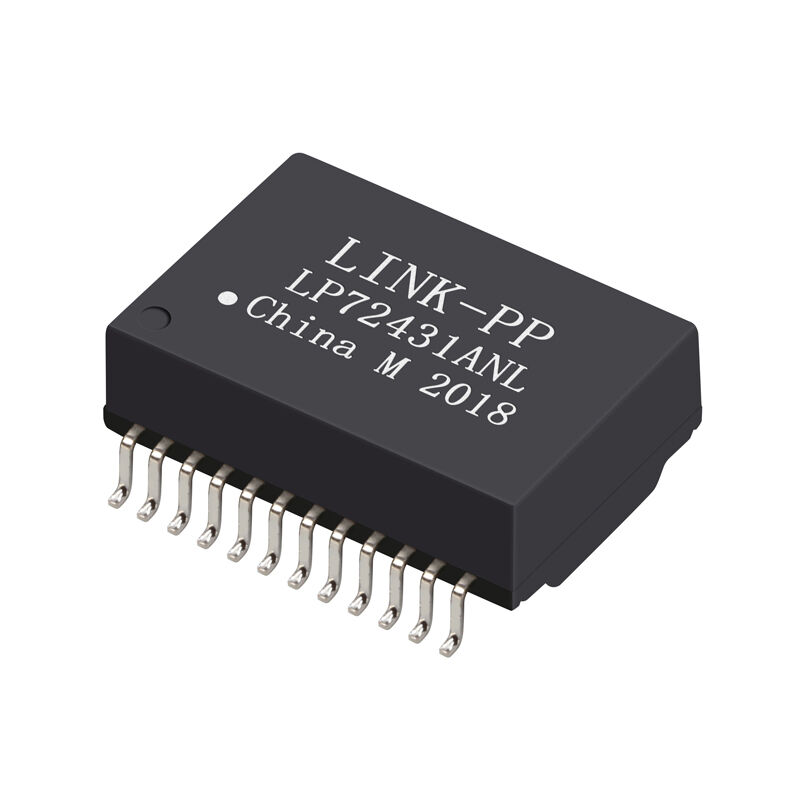

Le module de transformateur LP72431ANL 10GBASE-T pour PoE++ IEEE 802.3bt

Applications et conformité du LP72431ANLModule de transformateur 10GBASE-T

Applications principales

• Systèmes Ethernet 10GBASE-T
• Équipement d'approvisionnement en électricité PoE++ (PSE)
• Appareils alimentés (PD)
• Appareils SOHO (par exemple, modems ADSL)
• Le réseau local sur la carte mère (LOM)
• Hubs et commutateurs Ethernet
• Équipement de réseautage d'entreprise et industriel

Normes et certifications

• Conforme àPour les appareils à commande numérique:
• Certifié UL Numéro de dossier.E484653
• Conforme à la directive RoHS

LP72431ANL Caractéristiques mécaniques et environnementales

Spécifications électriques (@25°C)

1Le ratio tourne.

La configuration centralisée équilibrée assure une correspondance d'impédance appropriée entre le PHY et le côté du câble.

2Inductivité en circuit ouvert (OCL)

Optimisé pour la transmission 10G haute fréquence tout en prenant en charge les conditions de biais PoE++ DC.

3. Capacité de courant continu

Conçu pour les exigences de PoE++ en matière de fourniture de puissance élevée.

4Isolation haute résistance

Fournit une isolation renforcée entre les circuits primaires et secondaires.

5. Perte d' insertion

Une faible perte d'insertion prend en charge des performances stables du diagramme oculaire 10GBASE-T sur les bandes de fréquences étendues.

6. Perte de rendement (minimum)

Assure une bonne correspondance d'impédance et une réflexion minimale du signal.

7- Je vous écoute.

8. Différentiel du rejet du mode commun

Suppression efficace de l'EMI et du bruit de mode commun dans les environnements Ethernet à haut débit.

Les données relatives aux modules de transformation sont fournies par les autorités compétentes de l'État membre dans lequel ils sont situés.

Principaux avantages techniques du transformateur LP72431ANL 10G PoE++

• Optimisé pourPerformance à haute fréquence 10GBASE-T
• Soutenir1000 mA de courant continu en courant continupour le PoE++
• Isolement de 1500 Vrms pour une sécurité accrue
• Plage de température industrielle (-40°C à +85°C)
• Package SMD compact de 24 broches
• Conçus pour l'assemblage automatisé (bandes et bobines)

Résumé du transformateur LAN SMT 10G

LP72431ANL est unModule de transformateur 10GBASE-T PoE++combinant:

• Intégrité du signal à haute fréquence (1500MHz)
• Forte suppression de l'IME
• Capacité de traitement de courant élevé
• Fiabilité de la température industrielle
• Conformité à la norme IEEE 802.3bt

Il est idéal pour les commutateurs Ethernet 10G de nouvelle génération, les équipements industriels PoE++ et les infrastructures réseau hautes performances nécessitant une transmission de données stable et une fourniture de puissance élevée.

LP72431ANL 10G PoE++ FAQs sur le magnétisme LAN

1. Qu'est-ce que LP72431ANL et à quelles applications est-il conçu?

Réponse:
LP72431ANL est unModule de transformateur magnétique LAN 10GBASE-T PoE++Il est conçu pour supporter la connexion Ethernet haut débit avec une alimentation améliorée.Applications IEEE 802.3bt (PoE++), où les deuxTransmission de données 10Getcapacité de courant continu élevéLes applications typiques incluent les commutateurs d'entreprise, les équipements d'alimentation PoE++ (PSE), les appareils alimentés (PD) et les systèmes de réseau hautes performances.

2. Qu'est-ce qui rend LP72431ANL adapté aux applications PoE++?

Réponse:
Le LP72431ANL est doté d'une capacité de traitement de courant continu élevée dePour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à:Ces caractéristiques assurent un fonctionnement fiable dans des conditions deLes charges de puissance PoE++tout en maintenant une intégrité stable du signal 10G sur la liaison LAN.

3Le LP72431ANL est-il conforme aux normes de l'industrie?

Réponse:
LP72431ANL est entièrement conforme àPour les appareils électroniques, la norme qui définit les exigences PoE++ pour la fourniture d'énergie et les performances de signalisation Ethernet.Certification UL (numéro de dossier E484653)et rencontreConformité environnementale RoHS.

4Quel est le rapport de rotation de ce transformateur?

Réponse:
Le transformateur LP72431ANL est équipé d'un1CT: 1CT ± 5%Cette configuration équilibrée assure une correspondance d'impédance appropriée entre l'Ethernet PHY et le câble, ce qui est essentiel pour maintenir lePerformances de liaison 10GBASE-T.

5Quelles performances électriques peut-on attendre à haute fréquence?

Réponse:
LP72431ANL est conçu pour prendre en charge le signal à large bande de 1 MHz à 500 MHz, y compris une faible perte d'insertion et une perte de retour contrôlée qui aident à préserver l'intégrité du signal pour les applications 10G:

• Perte d'insertion:jusqu'à -3,0 dB (400-500 MHz)
• Perte de rendement:≥ -18 dB dans les bandes de fréquences clés
• On est en train d' écouter.typique -25 dB
• CMRR:-20 dB typiques

Ces spécifications prennent en charge desPerformances de transmission de la base de données 10GBASE-Tet faible EMI.

6Le LP72431ANL peut-il fonctionner dans des environnements industriels?

Réponse:
LP72431ANL a une largeune plage de température de fonctionnement de -40°C à +85°C, ce qui le rend adapté aux équipements de réseautage industriel, aux enceintes extérieures et aux applications thermiquement exigeantes.250 °C pendant 5 secondes.

7Quel emballage mécanique LP72431ANL utilise-t-il?

Réponse:
LP72431ANL est disponible enDispositif de montage de surface à 24 broches (SMD)Les produits sont généralement fournis enTape et bobineL'emballage compact réduit de manière mesurable l'empreinte des cartes tout en assurant une stabilité mécanique robuste.

8Comment LP72431ANL gère-t-il les interférences et la suppression du bruit?

Réponse:
LP72431ANL comprend une magnétique intégrée optimisée pour la signalisation différentielle et le rejet du bruit en mode commun.EMI et amélioration des performances en matière d'erreur de bitdans les environnements 10G à haute vitesse.

9. Est-ce que LP72431ANL est adapté pour les applications de maison intelligente et SOHO?

Réponse:
Oui, LP72431ANL convient aux appareils SOHO (Small Office/Home Office) tels que les modems ADSL ou les ports LAN intégrés.sa capacité de courant élevé et sa plage de température industrielle le rendent particulièrement précieux danssystèmes PoE++ pour les entreprises et l'industrieoù la performance et la fiabilité sont essentielles.

10Comment les concepteurs devraient-ils valider LP72431ANL dans leur système?

Réponse:
Les ingénieurs de conception doivent valider LP72431ANL dans le cadre de leurEthernet PHY, magnétique et co-conception de la mise en pageLes contrôles importants sont les suivants:

• Mesures de l'intégrité du signal (diagramme oculaire, paramètres S)
• Traitement du biais en courant continu sous charge PoE++
• Perte de retour et perte d'insertion dans les bandes de fréquences clés
• Tests d'isolation et de résistance diélectrique

La combinaison de ces évaluations garantit une performance et une conformité optimales du système.

11Quel est l'avantage de l'AutoMDX intégré?

Réponse:
LeAutoMDXCette capacité simplifie la connectivité d'interface réseau en détectant et en configurant automatiquement les paires d'émetteur/récepteur appropriées..

12Où puis-je trouver la fiche complète et l'empreinte PCB?

Réponse:
La feuille de données complète avec les spécifications électriques, les attributions de broches, la disposition des circuits imprimés recommandée et les dessins mécaniques est disponible sur leSite officiel de LINK-PPPour obtenir une assistance technique, veuillez contacter les commerciaux ou les représentants techniques de LINK-PP.
