Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: HF-81606T
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
caractéristiques: |
HF-81606T |
Application: |
Lan Ethernet (non PoE) |
Paquet: |
SMD |
Numéro de borne: |
16 |
La température: |
- 40℃ À + 85℃ |
Noyaux par port: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
caractéristiques: |
HF-81606T |
Application: |
Lan Ethernet (non PoE) |
Paquet: |
SMD |
Numéro de borne: |
16 |
La température: |
- 40℃ À + 85℃ |
Noyaux par port: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

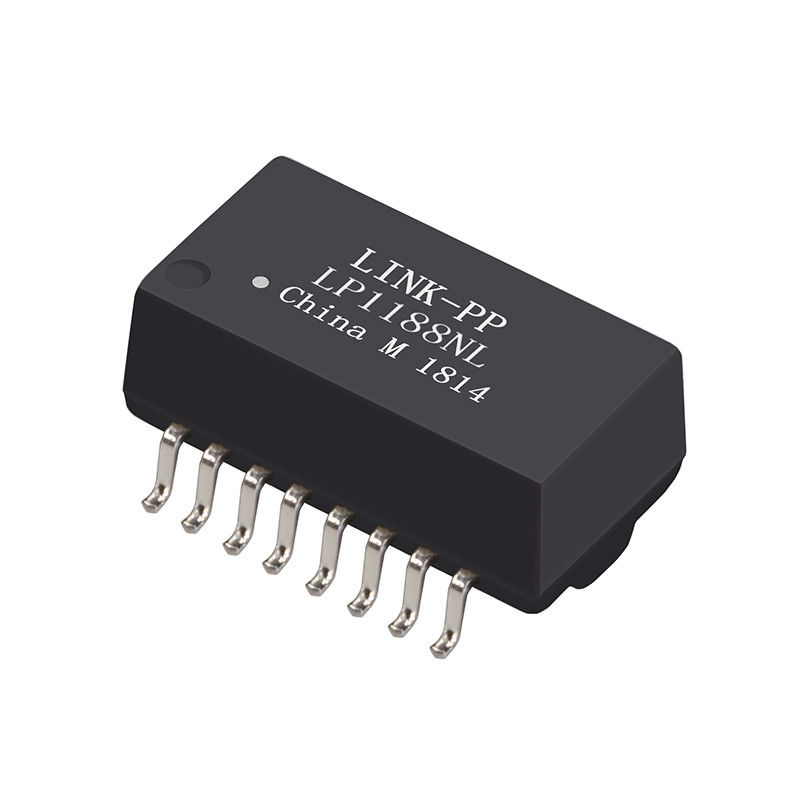

10/100BASE-TX Magnetics gauche simple HF-81606 T
| Application | ETHERNET de LAN (PoE&NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS LP1188NL conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 4 |
| Nombre de ports | Port simple |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (pouces) | 0,225 ou autre |
| Taille de paquet (millimètres) | 5,715 ou autre |
| Longueur de paquet (pouces) | 1,12 ou autre |
| Longueur de paquet (millimètres) | 28,448 ou autre |
| Largeur de paquet (pouces) | 0,63 ou autre |
| Largeur de paquet (millimètres) | 16,002 ou autre |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100/1000BASE-TX |
| La température | 0 À 70/-40 à +85 |
| Tourne le rapport RX | 1CT : 1CT |
| Tourne le rapport TX | 1CT : 1CT |
| P/N principal | LP1188NL, etc. |
Caractéristiques électriques de HF-81606T (25)
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Perte de retour :
1-30MHz : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Interférence
30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
| HF-81606T a isolé l'Ethernet Lan Transformer Module, 16 Magnetics des goupilles LP1188NL | |||
| 7499011121A | MIC38121-5356X-LF3 | MIC24010-5117 | 7499111447 |
| 7499011222A | MIC38011-5265T-LF3 | 7499111444 | 7499111614A |
| 7499210121A | 74990111215A | MIC24010-0104 | 7499511440 |
| 7499211121A | MIC25010-5110 | MIC24010-5137 | 7499511611A |
| 7499211125 | MIC25010-5101 | 74990110010 | 7499021125 |
| 7499211002A | MIC25011-5110 | 7499011442 | MIC24810-0104 |
| 7499211122A | MIC25013-5110 | MIC24111-0101 | MIC24811-0104 |
| 7499211123A | MIC25013-5223 | MIC24112-0101 | 7499021220 |
| 7499410420 | HF-81606T | MIC24111-0108 | MIC24811-0108 |
| 7499010441 | 74990112112 | 74990112116 | 7499210001A |
| 74990100011A | MIC2501A-5110 | MIC2411C-6131 | 7499210124A |
| 74990110030 | MIC25113-0141 | MIC24110-6131 | HF-81606T |
| 74990111217 | MIC2511C-6131 | MIC2411D-0117 | 74980111211 |
| 74990112116A | MIC2511A-0141 | MIC24011-0104 | 74990110013 |
| 74990101210 | MIC25113-6131 | MIC24011-5108 | MIC24018-5101 |
| 7499011001 | MIC25111-0110 | MIC24012-5101 | MIC24010-0229 |
| 7497110616 | MIC25210-0101 | MIC24012-5204 | 74990110011 |
| 7497111611A | HF-81606T | MIC24012-5117 | 74990112117 |
| 7498111001 | MIC25212-0110 | MIC2401D-5101 | MIC24019-0101 |
| 7498111120R | MIC25213-5210 | MIC2401D-5217 | MIC24010-0107 |
| 7499110122 | MIC25310-5110 | MIC24013-0102 | MIC24011-0101 |
| HF-81606T | MIC25311-0110 | MIC24013-5204 | 7499111121 |
| 7499110124 | 7499010218 | MIC24013-5104 | 7499111221A |
| 7499111000A | MIC24010-5101 | MIC24010-5104 | 7499111121A |
