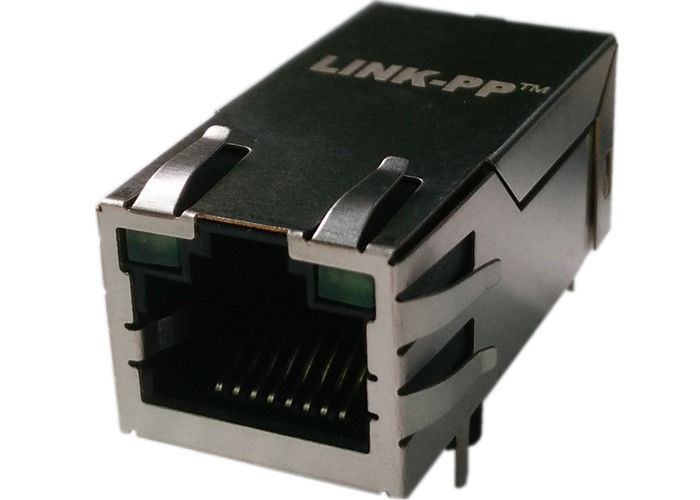

Le connecteur de type JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 (Tab-Up, 35W PSE, 2250VDC)

Le JK0-0177NL est un module connecteur intégré (ICM) RJ45 Gigabit (1000BASE-T) haute performance à port unique (1x1) de la série propriétaire PulseJack™. Conçu avec une architecture interne avancée comportant 12 broches de signal discrètes et 4 broches d'alimentation PoE+ isolées, le JK0-0177NL est entièrement conforme aux spécifications IEEE 802.3at / IEEE 802.3bt.

Il fournit jusqu'à 35W de puissance continue au site PSE (15W-30W au site PD) sur 2 ou 4 paires tout en maintenant une isolation diélectrique robuste de 2250 VDC. Doté d'une inductance en circuit ouvert (OCL) minimale de 350 µH, leader de l'industrie, vérifiée sous un biais CC de 20 mA côté ligne, le JK0-0177NL garantit l'absence de saturation du noyau dans les configurations PoE haute puissance. Logé dans un corps thermoplastique ignifuge UL 94 V-0 avec un indice MSL 1, il est optimisé pour le matériel réseau haute densité, les caméras de sécurité IP, les contrôleurs de bâtiments intelligents et les points d'accès d'entreprise.

1. Performances générales et environnementales

2. Alimentation PoE et caractéristiques électriques (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. Matériaux, durabilité mécanique et configuration LED

IF=20 mAIF​=20 mA

Fiche technique du connecteur RJ45 JK0-0177NL

Analyse approfondie : Pourquoi choisir le JK0-0177NL ?

1. Tolérance au biais CC de 20 mA : Prévention de la saturation du noyau sous des courants déséquilibrés élevés

La plupart des ICM Gigabit génériques ne sont évalués que pour un biais CC de 11 mA selon la norme IEEE 802.3 héritée. Dans les installations PoE+ du monde réel, les déséquilibres de résistance des paires de câbles peuvent induire des décalages CC élevés.

Le Pulse JK0-0177NL garantit une OCL minimale de 350 µH à un biais CC de 20 mA, offrant près du double de la marge de saturation des connecteurs conventionnels. Cela empêche la diminution de l'inductance, stabilise la perte de retour à haute fréquence et élimine complètement la perte de paquets ou le clignotement de liaison sur de longues distances de câble (jusqu'à 100 mètres).

STABILITÉ DE L'OCL PAR RAPPORT AU COURANT DE BIAIS CC
   Inductance (µH)
    400 ╓───────────────────────────────────────────────────────────────────────────
        │                                              │
    350 ╟─┴──────────────────────────────────────────────┴───────────────────────────┤ < Connecteur JK0-0177NL (350µH @ 20mA)
        │                          │                   │
    300 ╟─┴──────────────────────────┤     │ ├───────┴───────────────────────────┤
        │                          │     │ │ < ICM standard (Chute < 11mA)
    250 ╚──────────────────────────┴─────┴─┴───────────────────────────────────┘
        0mA                       11mA  20mA         30mA (Biais CC)

2. Séparation physique dédiée des 12 broches de signal + 4 broches PoE

Contrairement aux connecteurs intégrés courants qui combinent les prises centrales sur les traces de signal internes, le JK0-0177NL présente une séparation physique exclusive de 12 broches de signal et de 4 broches d'alimentation PoE de gros calibre.

• Découplage thermique : Isole jusqu'à 35W de chauffage CC continu des signaux différentiels PHY sensibles.
• Réduction de la diaphonie de bout proche (NEXT) : Minimise le couplage d'inductance mutuelle entre les transitoires d'injection d'alimentation et les transformateurs de données.

Recommandations de conception matérielle et de disposition du PCB

1. Routage PoE à courant élevé (4 broches d'alimentation) :

• Routez les 4 traces d'alimentation PoE dédiées avec une largeur d'au moins 30 à 35 mils (pour cuivre 1 oz) pour accueillir jusqu'à 720 mA de courants de ligne continus avec une élévation de température minimale.
• Placez un polygone de transfert thermique local sous les broches de retour d'alimentation pour conduire la chaleur directement dans les plans de masse/alimentation internes.

2. Zone d'exclusion d'isolation 2250 VDC :

Maintenez une distance de dégagement absolue de ≥ 2,0 mm entre le circuit côté ligne frontal (masse du châssis/blindage) et le circuit côté PHY numérique (masse logique) pour passer en toute sécurité les tests diélectriques de 2250 VDC.

3. Profil thermique de soudure à la vague :

Étant donné que le module est doté d'un boîtier thermoplastique MSL 1, il est prêt pour la soudure à la vague directement sorti de l'emballage. La température de crête recommandée est de 260°C maximum pendant une durée ne dépassant pas 10 secondes.

Informations sur l'approvisionnement, la logistique et la commande

• Numéro de pièce pour la commande : JK0-0177NL
• Standard d'emballage :Emballage en plateau industriel antistatique (cartons d'expédition maîtres rembourrés de protection).
• Sensibilité à l'humidité :JEDEC MSL 1 (pas de dry-pack ou de cuisson requis avant la soudure à la vague).
• Quantité minimale de commande (MOQ) :Quantités de plateau complètes standard (quantités d'échantillons prises en charge pour le prototypage).
• Délai d'approvisionnement standard en usine :6–10 semaines (contactez notre service commercial pour connaître les stocks tampons dynamiques).

Questions fréquemment posées

Q1 : Quelle est la différence opérationnelle entre le Pulse JK0-0177NL et le JXK0-0177NL ?

R : La principale différence réside dans la plage de température de fonctionnement. Le JK0-0177NL est spécifié pour les environnements à température commerciale (0°C à +70°C). Le JXK0-0177NL est conçu avec un fil magnétique et un enrobage à température étendue pour résister aux températures industrielles (-40°C à +85°C). Les deux appareils partagent des brochages, des dimensions d'empreinte et des rapports de transformation électriques identiques.

Q2 : Le JK0-0177NL peut-il prendre en charge l'alimentation PoE 4 paires IEEE 802.3bt ?

R : Oui. Bien que le JK0-0177NL ait été initialement ciblé pour la livraison PoE+ (IEEE 802.3at) de 30W sur 2 paires (en utilisant les connexions de ligne MX1 et MX2, ou 15W en utilisant MX3/MX4), sa géométrie de transformateur interne à 4 canaux et son extraction dédiée de 4 broches d'alimentation lui permettent de prendre en charge la distribution de puissance de 30W à 80W sur les 4 paires selon la norme IEEE 802.3bt plus récente.

Q3 : Pourquoi 350 µH @ 20 mA de biais CC est-il critique pour les applications PoE+ ?

R : Lorsque des courants CC élevés circulent dans un câble Ethernet, les décalages de résistance entre les paires de conducteurs génèrent un biais CC déséquilibré à travers les enroulements du transformateur. Le JK0-0177NL est garanti pour maintenir au moins 350 µH d'inductance avec un biais de courant CC de 20 mA appliqué, empêchant la saturation magnétique qui pourrait déformer les signaux différentiels Ethernet et provoquer une perte de paquets.

Q4 : Quels transceivers PHY Ethernet sont compatibles avec le JK0-0177NL ?

R : Le rapport de transformation standard 1CT:1CT sur les 4 canaux différentiels rend le JK0-0177NL universellement compatible avec tous les PHY Gigabit Ethernet à courant et tension leaders du marché, y compris les circuits intégrés de TI, Marvell, Broadcom, Realtek et Microchip.
