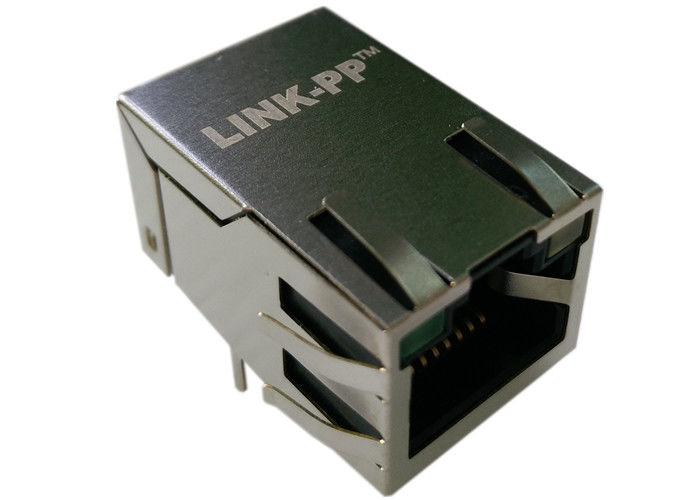

JP011821UNL 1×1 RJ45 PulseJack avec magnétisme 100Base-TX 1CT:1CT

JP011821UNL PulseJack Tab-UP RJ45 avec magnétisme intégré 1:1, 100Base-TX, isolation 2250 VDC, LED ; montage traversant.

RJ45 PulseJack JP011821UNL Aperçu rapide

• Numéro de pièce : JP011821UNL (EOL noté dans la liste source)
• Format : RJ45 à entrée latérale 1x1 (tab-UP) avec magnétisme intégré (1CT:1CT)
• Utilisation principale : Cartes réseau 100Base-TX (Fast Ethernet), appareils embarqués, routeurs/commutateurs nécessitant un transformateur intégré et des LED d'état.
• Indice d'isolation : 2250 VDC (fiche technique) — Hipot 1500 Vrms @60 Hz pendant 1 min.
• Montage : Traversant (THT) — forte rétention mécanique, compatible soudure à la vague.
• Plage de température : 0°C à +70°C (en fonctionnement).
• RoHS : Oui.
• Statut : EOL (étiquette source : EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Caractéristiques clés du PulseJack RJ45 1x1 Tab-UP

• Magnétisme 1CT:1CT véritable intégré — simplifie la nomenclature et réduit la surface de la carte par rapport au magnétisme discret.
• Haute isolation (spécification 2250 VDC) pour une isolation de ligne robuste et une marge de sécurité.
• LED bicolores / doubles (gauche/droite) pour le diagnostic de liaison/activité (la notation G_O/Y indique vert/orange bicolore + jaune).
• Doigts EMI fournis pour un meilleur blindage de masse lorsque le châssis/blindage mis à la terre est utilisé.
• Conçu pour 100Base-TX — perte d'insertion, perte de retour et diaphonie optimisées autour de 1–100 MHz.
• Montage traversant et boîtier UL94V-0 pour la fiabilité et la fabricabilité.

Spécifications du JP011821UNL 100Base-TX Magjack

Fiche technique JP011821UNL

1. Mécaniques de la fiche technique JP011821UNL

2. Disposition du circuit imprimé de la fiche technique JP011821UNL

3. Schémas électriques de la fiche technique JP011821UNL

Matériaux, conformité et spécifications environnementales

• Blindage : Laiton avec placage nickel de 10–20 µin sur laiton — bonne conductivité et protection contre la corrosion.
• Contacts : Bronze phosphoreux avec sous-couche de nickel + or sélectif (15 µin) sur la zone de contact — assure une faible résistance de contact et un accouplement durable.
• Boîtier : Thermoplastique classé UL94V-0 pour la performance d'inflammabilité.
• Température de fonctionnement : 0°C à 70°C — convient aux équipements de qualité commerciale mais pas pour les environnements industriels difficiles (-40°C).
• MSL = 1 : aucun pré-séchage spécial requis avant refusion/assemblage.

Notes de conception et d'intégration de circuit imprimé pour RJ45 avec magnétisme

• Empreinte et mécanique : Les broches THT offrent une fixation mécanique solide — confirmer les découpes de carte et les zones de dégagement pour le dégagement d'entrée supérieure.
• Mise à la terre du blindage : Utiliser les pastilles des doigts EMI et plusieurs vias de masse vers la masse du circuit imprimé pour exploiter pleinement le blindage pour le contrôle EMI. Tracer un chemin à faible impédance vers le châssis si nécessaire.
• Magnétisme : Le magnétisme interne 1CT:1CT élimine le besoin de transformateurs externes — vérifier toujours la correspondance du côté PHY et les exigences de la bobine de mode commun pour votre PHY.
• LED : Les broches LED G/D utilisent des options bicolores / monocolores (G_O/Y). Vérifier le brochage pour le placement des résistances ou les exigences de commande des LED intégrées — certaines conceptions incluent des résistances série sur la carte, d'autres les attendent en externe.
• Soudure thermique / à la vague : La construction THT tolère la soudure à la vague et les flux de refusion standard (vérifier les recommandations du fabricant).

FAQ sur le JP011821UNL 100Base-TX MagJack RJ45

Q1 — Le JP011821UNL est-il blindé ?

R : Oui. Le produit utilise un blindage en laiton avec placage nickel (10–20 µin Ni sur laiton) et comprend des doigts EMI pour la mise à la terre du châssis.

Q2 — Le JP011821UNL inclut-il du magnétisme ?

R : Oui. Il contient un magnétisme intégré 1CT:1CT (TX et RX 1CT:1), éliminant le besoin d'un transformateur LAN externe pour les conceptions standard 10/100Base-TX.

Q3 — Quelles vitesses Ethernet prend-il en charge ?

R : Conçu pour 100Base-TX (10/100 Mbps). Il n'est pas spécifié pour le fonctionnement Gigabit — valider avant utilisation à 1000Base-T.

Q4 — Quelle est la classification d'isolation / hipot ?

R : L'isolation est spécifiée comme 2250 VDC; le test hipot indiqué est 1500 Vrms @60Hz pendant 1 minute.

Q5 — Quelles LED sont disponibles et comment sont-elles configurées ?

R : Les LED gauche/droite sont indiquées comme G_O / Y (vert/orange bicolore d'un côté, jaune de l'autre). Vérifier le brochage et le placement des résistances série dans votre schéma.

Q6 — Quelle est la plage de température de fonctionnement ?

R : 0°C à +70°C (qualité commerciale).

Q7 — Cette pièce est-elle conforme RoHS et quel est son indice MSL ?

R : Oui, conforme RoHS. MSL = 1.

Q8 — Le JP011821UNL est-il toujours en production ?

R : La source note EOL (fin de vie) dans la liste des pièces. Si vous dépendez de longues séries de production, qualifiez un LPJ2011KONL alternatif tôt.

Q9 — Quels sont les cas d'utilisation typiques du Magjack JP011821UNL ?

R : Cartes embarquées, cartes réseau, routeurs, équipements réseau grand public nécessitant un magnétisme intégré et des indicateurs LED.
