Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: 0813-1X1T-43-F
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: $0.06-$0.35
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Type de produits: |
MagJacks (ICM) |
Numéro de pièce: |
0813-1X1T-43-F |
Nombre de ports: |
1x1 |
Vitesse: |
1000Base-T |
Onglets EMI: |
Avec |
Dirigé: |
sans |
Conforme RoHS: |
Oui-Rohs |
Température de fonctionnement: |
0 ~ + 70 °C |
Type de produits: |
MagJacks (ICM) |
Numéro de pièce: |
0813-1X1T-43-F |
Nombre de ports: |
1x1 |
Vitesse: |
1000Base-T |
Onglets EMI: |
Avec |
Dirigé: |
sans |
Conforme RoHS: |
Oui-Rohs |
Température de fonctionnement: |
0 ~ + 70 °C |

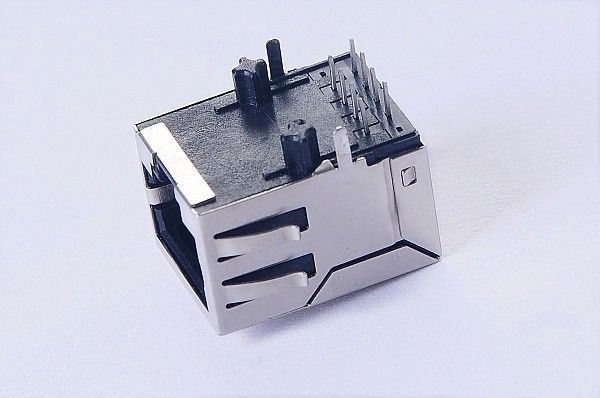

Le 0813-1X1T-43-F est un module de connecteur intégré RJ45 à port unique (1x1) de haute performance conçu pour les applications 1000BASE-T (Gigabit Ethernet).Ce MagJack® combine les avantages de haute densité d'un connecteur RJ45 standard de l'industrie avec des magnétiques de précision, fournissant une intégrité supérieure du signal, une suppression des EMI et une isolation galvanique dans un seul composant économe en espace.
| Paramètre | Spécification |
|---|---|
| Nom du produit | 0813-1X1T-43-F RJ45 avec magnétique |
| Le type | MagJack ou ICM |
| Nombre de ports | 1x1 |
| Vitesse | Les données de base sont fournies par les autorités compétentes |
| Profil de hauteur | La norme |
| LED | Je ne veux pas. |
| Configuration du port | Cocher vers le bas |
| Rating PoE | Non-PoE |
| Type de montage | À travers le mont Hole |
| Température de fonctionnement | 0°C à +70°C |
| Tables de l'IME | - Oui, oui. |
| Conformité à la directive RoHS | - Oui, oui. |
Le 0813-1X1T-43-F est un MagJack 1x1 RJ45 (Integrated Connector Module, ICM) conçu pour les applications Ethernet 1000BASE-T. Il combine le connecteur RJ45 et les magnétiques en une seule solution compacte,contribuant à simplifier la conception des PCB, réduire la complexité de la mise en page et prendre en charge des performances Gigabit Ethernet fiables.
Construit avec un profil de hauteur standard, orientation vers le bas du port, et montage à travers le trou,ce connecteur est un choix pratique pour les équipements de mise en réseau qui nécessitent une rétention mécanique stable et une intégrité du signal fiableIl comprend également des onglets EMI et est conforme à la norme RoHS, ce qui le rend adapté aux conceptions modernes de réseaux industriels et commerciaux.
1Le ratio tourne.
TP1: 1CT: 1CT ± 2%
TP2: 1CT: 1CT ± 2%
TP3: 1CT: 1CT ± 2%
TP4: 1CT: 1CT ± 2%
2. OCLLe système de régulation de la fréquence de décharge doit être équipé d'un système de régulation de la fréquence de décharge.
3. Perte d' insertion
0.1MHz à 1MHz: -1,1 dB maximum
1 MHz à 65 MHz: -0,5 dB maximum
65 MHz à 100 MHz: -0,8 dB maximum
100 MHz à 125 MHz: -1,2 dB maximum
4. Perte de rendement (minimum)
0.5 MHz à 40 MHz: -18 dB
40 MHz à 100 MHz: -12 + 20log ((f/80MHz) dB
5. Rejet du mode commun au mode commun:Pour les appareils de surveillance de l'environnement:
6. Rejet du mode commun au mode différentiel:100 kHz à 100 MHz: -35 dB min
7- La tension d'isolation est:1500 Vrms ou 2250 VDC
Le MagJack 0813-1X1T-43-F est une solution polyvalente pour une large gamme de périphériques compatibles Ethernet, notamment:
Ce connecteur RJ45 avec magnétique est idéal pour:
Comme les magnétiques sont intégrés au connecteur, la conception peut être plus compacte et plus facile à acheminer.
La pièce est conçue pour 1000BASE-T, ce qui la rend parfaitement adaptée aux liaisons Ethernet en cuivre à grande vitesse.
La configuration basse des onglets et l'absence de support de conception LED simplifient les mises en page du panneau avant et de la carte.
Les onglets EMI intégrés aident à améliorer le contrôle du bruit et à améliorer les performances du système.
Conformément à la directive RoHS, ce connecteur répond aux exigences environnementales et de fabrication modernes.
