Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: 08B1-1X1T-06-F
Conditions de paiement et d'expédition
Quantité de commande min: 50/1200 pièces
Prix: Supportive
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: En stock
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de pièce: |
08B1-1X1T-06-F |
Type de produit: |
Module de connecteur intégré (ICM) |
Norme d'Ethernet: |
10 / 100Base-T |
Nombre de ports: |
1x1 |
Orientation gauche: |
Adhérer |
Indicateurs LED: |
Aucun |
Support Poe: |
Non-PoE |
Type de montage: |
Par le trou |
Température de fonctionnement: |
0°C à +70°C |
Onglets EMI: |
Oui |
Conforme RoHS: |
Oui |
Tension d'isolement: |
1500 Vrms |
Numéro de pièce: |
08B1-1X1T-06-F |
Type de produit: |
Module de connecteur intégré (ICM) |
Norme d'Ethernet: |
10 / 100Base-T |
Nombre de ports: |
1x1 |
Orientation gauche: |
Adhérer |
Indicateurs LED: |
Aucun |
Support Poe: |
Non-PoE |
Type de montage: |
Par le trou |
Température de fonctionnement: |
0°C à +70°C |
Onglets EMI: |
Oui |
Conforme RoHS: |
Oui |
Tension d'isolement: |
1500 Vrms |

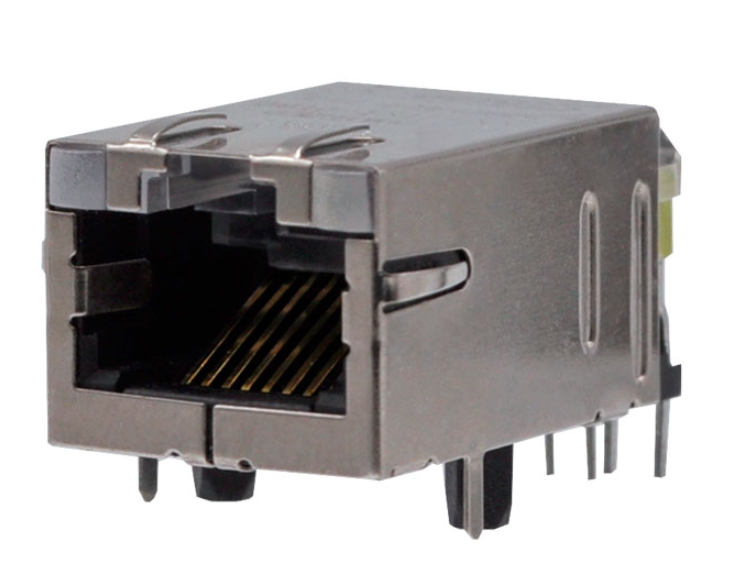

Module de connecteur intégré RJ45 08B1-1X1T-06-F avec prise en charge 10/100BASE-T, isolation 1 500 Vrms, aimants intégrés, orientation Tab-Up, montage traversant et conformité RoHS pour les applications Ethernet industrielles.
Le 08B1-1X1T-06-F est un module de connecteur intégré (ICM) RJ45 à port unique (1x1) très fiable, conçu pour les applications réseau 10/100BASE-T. Conçu avec des aimants intégrés pour économiser de l'espace sur le PCB et réduire les EMI, ce MagJack présente un profil de hauteur standard, une configuration de port Tab-Up et un blindage EMI robuste. Il est conçu pour une installation Through Hole Mount (THT) et est minutieusement testé pour se conformer aux exigences d'isolation IEEE 802.3, ce qui en fait un choix idéal pour les télécommunications, les réseaux industriels et l'électronique grand public.
Le 08B1-1X1T-06-F est conçu pour répondre aux exigences d'intégrité du signal Fast Ethernet.
| Paramètre | Valeur |
| Rapport de tours TX | 1CT : 1 |
| Rapport de tours RX | 1CT : 1 |
| OCL à 100 kHz / 100 mVRMS | 350 µH minimum |
| Biais DC | 8mA |
| Gamme de fréquences | Spécification |
| 1 MHz à 100 MHz | -1,0 dB maximum |
Une faible perte d'insertion permet de préserver la force du signal sur les liaisons Ethernet, garantissant ainsi des performances réseau stables.
| Fréquence | Exigence |
| 1 MHz à 30 MHz | -18 dB minimum |
| 30 MHz à 60 MHz | -18 + 20LOG(F/30MHz)dB |
| 60 MHz à 80 MHz | -12dB minimum |
Les performances de perte de retour minimisent les réflexions du signal et améliorent la fiabilité de la communication.
| Fréquence | Exigence |
| 500 kHz à 1 MHz | -70 dB minimum |
| 10 MHz | -50 dB minimum |
| 30MHz | -45dB minimum |
| 50 MHz | -40 dB minimum |
| 100MHz | -35dB minimum |
| Fréquence | Rejet CM-CM | Rejet CM-DM |
|---|---|---|
| 100 kHz à 1 MHz | ≥70dB | ≥70dB |
| 10 MHz | ≥47dB | ≥60dB |
| 30MHz | ≥42 dB | ≥50dB |
| 60 MHz | ≥37dB | ≥45 dB |
| 100 MHz | ≥30dB | ≥40dB |
Les composants magnétiques intégrés offrent une suppression du bruit en mode commun jusqu'à 70 dB, contribuant ainsi à maintenir l'intégrité du signal, à réduire les émissions EMI et à améliorer la fiabilité Ethernet dans les applications de réseau industrielles et embarquées.
Conçu pour la durabilité et des connexions électriques stables, le 08B1-1X1T-06-F utilise des matériaux de qualité supérieure conçus pour résister aux processus de fabrication standard.
Ces matériaux offrent une durabilité à long terme et des performances électriques stables dans des environnements d'exploitation exigeants.
Le 08B1-1X1T-06-F est conforme aux principales exigences de l'industrie :
Numéros de dossier UL :
Ces certifications aident à rationaliser les approbations de produits et à garantir la compatibilité des déploiements mondiaux.
Non. Cet ICM est conçu spécifiquement pour les applications Fast Ethernet 10BASE-T et 100BASE-TX. Gigabit Ethernet nécessite une architecture magnétique différente prenant en charge le fonctionnement 1000BASE-T.
Non. Cette version est classée comme ICM RJ45 non PoE.
Le système magnétique intégré fournit une isolation de 1 500 Vrms, répondant aux exigences d'isolation IEEE 802.3.
Non. Le 08B1-1X1T-06-F est une configuration sans LED conçue pour les applications où l'indication d'état externe n'est pas requise.
Le connecteur utilise un montage traversant pour une rétention mécanique robuste et une fiabilité des joints de soudure.
