Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP5007NL
Document: LP5007NL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 400pcs
Prix: $0.06-$0.6
Détails d'emballage: Bande et bobine,
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000000 par mois
Numéro de pièce: |
LP5007NL |
Numéro d'épingle: |
24 broches |
C.O.L.: |
minute 350uh |
Tension d'isolement: |
1500 VRM |
Débit de données: |
100Base-T |
Nombre de canaux/ports: |
Célibataire |
PoE: |
Non |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
0 ° C à + 70 ° C |
Numéro de pièce: |
LP5007NL |
Numéro d'épingle: |
24 broches |
C.O.L.: |
minute 350uh |
Tension d'isolement: |
1500 VRM |
Débit de données: |
100Base-T |
Nombre de canaux/ports: |
Célibataire |
PoE: |
Non |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
0 ° C à + 70 ° C |

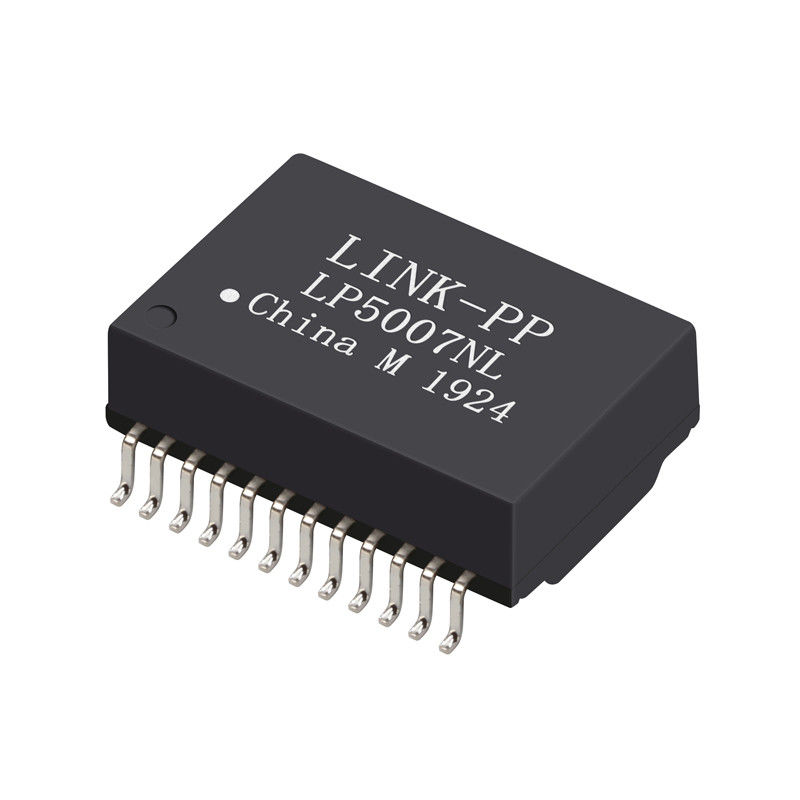

Module de transformateur LAN LP5007NL 1000Base-T SMT, conception à un seul port de 24 broches avec une inductance de 350 μH, isolation de 1500 V, large plage de 40 °C à +85 °C. Compatible avec Pulse H5007NL, WE 749020011A,Le produit doit être soumis à un contrôle d'approvisionnement., idéal pour les modules Ethernet et RJ45 industriels.
| Titre |
Modules magnétiques 1000base-t conçus pour prendre en charge les émetteurs-récepteurs Gigabit |
||
|
Le type |
R/N |
Produit de fabrication |
Définition |
|
Transformateur Gigabit |
LP5007NL |
Le lien-PP |
1000BASE-T Porte unique 1:1 |
|
|
|||
|
Série |
Interface |
Application Ethernet |
Allumez la radio |
|
MagnétiquesLes modules |
Isolement et données |
10/100/1000 Base-T |
1:1 |
|
|
|||
|
Longueur |
Largeur |
Taille |
Les normes sont remplies |
|
17.55 mm |
12.20 mm |
6.00 mm |
Je veux dire, IEEE 802.3, UL 94 V-0 |
LeLe module de transformateur LAN LP5007NL 1000M BASE-Test conçu pour10/100/1000Modules de connecteurs RJ45 Base-T et interfaces PHY Ethernet. avecexcellente intégrité du signal, inductance stable, tension d'isolation élevée et large plage de température industrielle, LP5007NL est idéal pourles routeurs, les commutateurs, l'Ethernet industriel, l'automatisation, les caméras IP et les équipements de réseau IoT;.
Ce modèle offreCompatibilité électrique et mécanique totaleavec des pièces de pointe telles que:L'exposition à l'humidité doit être maintenue à une température d'environ 30 °C, et la température maximale doit être d'environ 30 °C., ce qui en fait unune solution de remplacement en cascade pour la production SMT à grande échelle.
Avecinductance stable de 350 μH, faible perte d'insertion et perte de retour optimisée, LP5007NL assureDiagrammes d'œil propres, faible jitter et transmission fiable de données 1000Base-T.
Le système optimiséLes performances de la DCMR et du bruit croisésupprimer efficacementbruit de mode commun et EMI, soutenircommunication robuste dans les environnements industriels électriquement bruyants.
Conçus pourTempérature de fonctionnement de 0 °C à +70 °C, LP5007NL fournitstabilité à long termedans des environnements difficiles tels queAutomatisation des usines, caméras IP extérieures et passerelles industrielles.
LP5007NL fournitCompatibilité entre broches et électriqueavec les principaux modèles industriels, notamment:
Cela garantitqualification sans heurts de la deuxième source et diversification sans risque de la chaîne d'approvisionnement.
| Paramètre | Le symbole | Conditions d'essai | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|---|---|
| Ratio des tours | n | 1CT: 1CT | Je ne sais pas. | 1:1 | ± 5% | Je ne sais pas. |
| Inductance de l'OCL | L | 100 kHz, 100 mV, 8 mA de courant continu | 350 | Je ne sais pas. | Je ne sais pas. | μH |
| Perte d'insertion | Il | 1 ‰ 100 MHz | Je ne sais pas. | Je ne sais pas. | ¥1.0 | dB |
| Perte de rendement | RL | 1 ¢ 30 MHz | ¢18 | Je ne sais pas. | Je ne sais pas. | dB |
| Perte de rendement | RL | 40 MHz | ¢16 | Je ne sais pas. | Je ne sais pas. | dB |
| Perte de rendement | RL | 50 MHz | ¥12 | Je ne sais pas. | Je ne sais pas. | dB |
| Perte de rendement | RL | 60 à 80 MHz | ¥10 | Je ne sais pas. | Je ne sais pas. | dB |
| Écoute transversale | CT | 1 ‰ 100 MHz | ¢30 | Je ne sais pas. | Je ne sais pas. | dB |
| Différentiel du rejet du mode commun | Le DCMR | 1 ‰ 100 MHz | ¢30 | Je ne sais pas. | Je ne sais pas. | dB |
| - Je vous en prie. | Je ne sais pas. | 60 s | 1500 | Je ne sais pas. | Je ne sais pas. | VRS |
LeLe module de transformateur LAN LP5007NL 1000M BASE-Tfournit uneune solution hautement fiable, optimisée pour le SMT et compatible avec le dépôtpourConception de connecteurs RJ45 et de PHY pour Ethernet à gigabitAvec.excellente performance électrique, gamme de températures de qualité industrielle et large compatibilité croisée, LP5007NL assuredes performances de réseau stables et un approvisionnement sécurisé de la chaîne d'approvisionnement.
| Paramètre | Définition |
|---|---|
| Produit de fabrication | Le lien-PP |
| Numéro de la partie | LP5007NL |
| Type de produit | Module de transformateur LAN |
| Les ports | 1 |
| Vitesse | 10/100/1000Base-T |
| Montage | TMS |
| Emballage | Tape et bobine |
| Le statut | Actif |
En tant que fabricant professionnel de composants magnétiques, LINK-PP présente une nouvelle gamme de modules magnétiques pour LAN. Ils sont optimisés pour une utilisation avec des applications LAN (réseau local).D'autres applications appropriées incluent HubLe protocole Ethernet est la base commune pour la communication de données. Ces modules magnétiques 1000base-t suivent la norme IEEE 802.3.10 Base-T avec 10 Mbit/s, 100 Base-T avec 100 Mbit/s, et 1000 Base-T avec 1 Gbit/s de vitesse de transmission. LP5007NL fournit divers rapports de virage et 350uH min OCL.Il supporte une plage de température de fonctionnement étendue de 0 °C à +70 °C.
