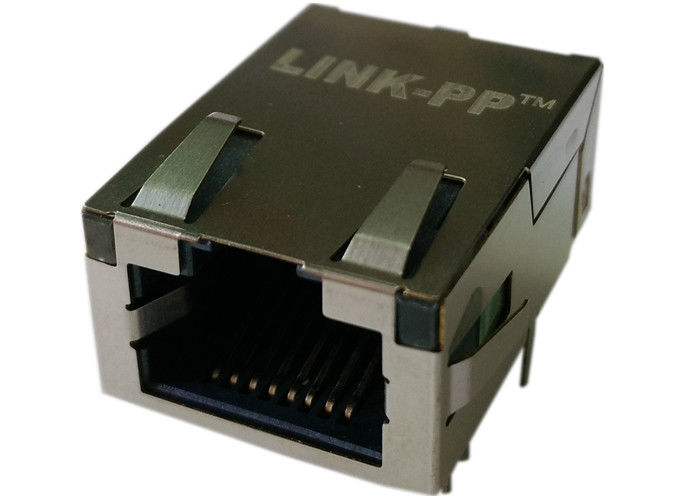

J0G-0001NL 1000BASE-T Connecteur RJ45 à profil bas 1x1

Le J0G-0001NL PulseJack Low Profile 1x1 Tab-Up combine l'interface RJ45 et la magnétique dans une seule solution intégrée.et supporte des performances de signal stables dans les environnements Ethernet 1000BASE-T.

Sa configuration horizontale et sa faible hauteur le rendent particulièrement adapté aux conceptions nécessitant une utilisation efficace de l'espace sans sacrifier les performances électriques.Si vous cherchez un connecteur J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45, cette partie est conçue pour une connectivité Gigabit Ethernet fiable dans le matériel réseau exigeant.

J0G-0001NL Spécifications du connecteur RJ45 à profil bas

Caractéristiques clés du J0G-0001NL PulseJack

Le J0G-0001NL PulseJack Low Profile 1x1 Tab-Up offre une forte combinaison de durabilité mécanique et de performances électriques:

• Prise en charge de l'Ethernet Gigabit 1000BASE-T
• Magnétiques intégrés RJ45 à port unique 1x1
• Conception blindée pour une suppression améliorée de l'IME
• Construction à profil bas et à faible empreinte
• Montage à l'angle droit à travers un trou
• Indicateurs LED intégrés
• Conforme à la norme IEEE 802.3
• 350 μH minimum OCL avec courant de déviation de 8 mA
• Conforme à la réglementation RoHS
• Température nominale de soudage par ondes maximale: 260°C

J0G-0001NL Fiche de données

J0G-0001NL Fiche de données - schématique

J0G-0001NL Fiche de données - PRÉSENTATION de l'empreinte

Spécifications électriques @ 25°C - Température de fonctionnement de 0°C à +70°

Le J0G-0001NL PulseJack Low Profile 1x1 Tab-Up est conçu pour des performances stables dans la gamme de fréquences Gigabit Ethernet.

1Conditions de fonctionnement

• Température de fonctionnement: de 0°C à +70°C
• Voltage d'isolation: 2250 VDC
• Ratio de virage: 1CT à 1CT
• Voltage d'essai d'hypotension: 1500 Vrms à 60 Hz pendant 1 minute

2. Données de performance

Perte d'insertion (TX/RX): 1×100 MHz: -1,2 dB

Perte de rendement:

• 1 ̊10 MHz: -18 dB
• 30 MHz: -18 dB
• 60 à 80 MHz: -12 dB
• 80 à 100 MHz: -10 dB

On est en train d' écouter.

• 1 ̊10 MHz: -40 dB
• 32 ̊65 MHz: -35 dB
• 65-1000 MHz: -30 dB

Rejet du mode commun: 1 ̊125 MHz: -30 dB

Ces valeurs rendent le J0G-0001NL RJ45 MagJack adapté aux conceptions de réseau qui nécessitent une intégrité fiable du signal et une forte suppression du bruit.

Spécification du matériau de J0G-0001NL 1000BASE-T à profil bas RJ45

Le J0G-0001NL PulseJack Low Profile 1x1 Tab-Up utilise des matériaux de qualité pour soutenir la fiabilité à long terme:

1Le bouclier.

• Matériau: laiton
• Finition: 20 ‰ 40 μ pouces de nickel sur laiton

2. Les contacts

• Matériau: bronze au phosphore
• Surface de placage: 15 μ pouces d'or sur 30 ‰ 80 μ pouces de nickel
• Surface de soudure: finition mate d'étain sur nickel

3. logement

• Matériau: thermoplastique
• Rating de flammabilité: UL 94 V-0

4. Notation MSL: 1

Pourquoi choisir le J0G-0001NL PulseJack à faible profil 1x1?

Si vous avez besoin d'un connecteur RJ45 compact et robuste avec magnétique intégré, le J0G-0001NL est un choix pratique pour les conceptions Ethernet modernes.

• Structure à profil bas économisant de l'espace
• Transmission Ethernet Gigabit fiable
• Magnétiques intégrés pour simplifier la conception des PCB
• Amélioration des performances des EMI grâce à la construction blindée
• Convient à une large gamme d'applications de réseautage et de calcul

Cela rend le J0G-0001NL PulseJack Low Profile 1x1 Tab-Up idéal pour les ingénieurs qui cherchent à améliorer l'efficacité de la mise en page tout en maintenant les performances électriques.
