Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: KLA1T109-43 LF
Document: LPJG0801ABNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: $0.95
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: en stock Expédié sous 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de pièce: |
Le KLA1T109-43 LF |
Production de masse: |
Le nombre d'heures de travail est le suivant: |
Munafacteur original: |
LIEN-PP |
Application: |
10/100/1000Base-T |
Terminaison: |
Souder |
LED: |
Vert/jaune |
Correspondance IC: |
Je vous en prie. |
Type de produits: |
1000BASE-T RJ45 MagJack |
Numéro de pièce: |
Le KLA1T109-43 LF |
Production de masse: |
Le nombre d'heures de travail est le suivant: |
Munafacteur original: |
LIEN-PP |
Application: |
10/100/1000Base-T |
Terminaison: |
Souder |
LED: |
Vert/jaune |
Correspondance IC: |
Je vous en prie. |
Type de produits: |
1000BASE-T RJ45 MagJack |

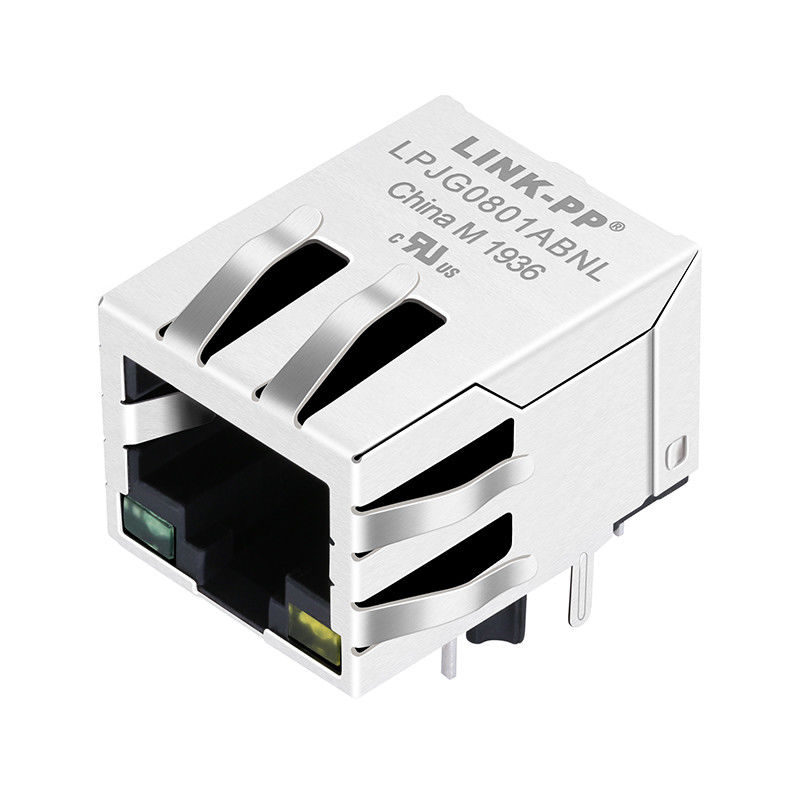

LeKLA1T109-43LFest unMagJack RJ45 1000BASE-T à port unique (connecteur magnétique intégré, IMC)conçu pour les équipements réseau Gigabit Ethernet. CeConnecteur RJ45 à angle droit 1×1intègre des transformateurs d'isolement Ethernet, un filtrage en mode commun, des résistances d'adaptation d'impédance et un condensateur haute tension dans un boîtier compact, réduisant considérablement l'espace sur le circuit imprimé tout en améliorant les performances EMI.
Conforme àIEEE 802.3abetFCCExigences, le KLA1T109-43LF prend en chargeTransmission 1000BASE-T sur câble UTP de catégorie 5et fonctionnalitésdeux LED intégréespour l’indication de lien et d’activité. AvecIsolation 1 500 Vrms,OCL minimum de 350 μH, et750 cycles d'accouplement, c'est une solution idéale pour les réseaux d'entreprise, l'Ethernet industriel, les appareils de communication IP et les systèmes de réseau embarqués.
| Paramètre | Spécification |
|---|---|
| Numéro de pièce | KLA1T109-43LF |
| Type de produit | Connecteur RJ45 magnétique intégré (MagJack) |
| Configuration | 1 × 1 port unique |
| Norme Ethernet | IEEE 802.3ab |
| Débit de données | Ethernet Gigabit 1000BASE-T |
| Type de montage | Trou traversant à angle droit |
| Blindage | Blindé |
| Magnétique | Intégré |
| Température de fonctionnement | 0°C à +70°C |
| Température de stockage | -25°C à +85°C |
| Conformité | RoHS, IEEE 802.3ab, FCC |
| Paramètre | Spécification |
|---|---|
| Rapport de tours (±5%) | Émission : 1 CT : 1 CT / RX : 1 CT : 1 CT |
| Inductance en circuit ouvert (OCL) | 350 μH Min. (@ 100 kHz, 0,1 V, polarisation CC 8 mA) |
| Tension d'isolement (HI-POT) | 1 500 Vrms (@ 60 Hz, entrée vers sortie) |
| Perte d'insertion (Max.) | ≤ 1,0 dB (1 à 100 MHz) |
| Diaphonie (min.) |
≥ 40 dB (0,3 à 30 MHz) ≥ 35 dB (30 à 60 MHz) ≥ 30 dB (60 à 100 MHz) |
| Perte de retour (min. à 100 Ω de charge) |
≥ 16 dB (1 à 30 MHz) ≥ 13,5 dB (30 à 40 MHz) ≥ 11,5 dB (40 à 50 MHz) ≥ 10 dB (50 à 80 MHz) |
| Rejet en mode commun (CMR) |
≥ 30 dB (1 à 30 MHz) ≥ 25 dB (30 à 60 MHz) ≥ 20 dB (60-125 MHz) |
| Fonctionnalité | Matériel/Spécification |
|---|---|
| Matériau du boîtier | Thermoplastique, UL 94V-0, noir |
| Bouclier métallique | Laiton avec placage nickel de 20 μin |
| Contact / Fil à Ressort | Bronze phosphoreux avec placage à l'or sélectif |
| Broches à souder | SUS430, plaqué par soudure, 0,50 × 0,35 mm |
| Durabilité de l'accouplement | Minimum 750 cycles d'accouplement |
| Température de fonctionnement | 0°C à +70°C |
| Température de stockage | -25°C à +85°C |
| Catégorie | Paramètre | Dimension |
|---|---|---|
| Dimensions hors tout | Largeur | 16,00 mm [0,630 po] |
| Hauteur (boîtier)* | 13,60 mm [0,536 po] | |
| Profondeur (longueur) | 21,30 mm [0,839 po] | |
| Épingles et messages de localisation | Longueur de la broche de signal arrière | 3,20 mm [0,126 po] |
| Hauteur du poteau de localisation en plastique | 3,20 mm [0,126 po] | |
| Taille de la broche LED avant (épaisseur × largeur) | 0,50 × 0,60 mm [0,020 × 0,024 po] (4 broches) | |
| Épaisseur de la broche de signal arrière | 0,35 mm [0,014 po] (8 broches) | |
| Vue de face (disposition des LED) | Configuration des voyants | Gauche : LED verte / Droite : LED jaune |
| Pas de broche de LED gauche (verte) | 3,10 mm [0,122 po] | |
| Pas de broche LED droite (jaune) | 3,00 mm [0,118 po] | |
| Broche LED la plus à gauche vers le bord du connecteur | 3,10 mm [0,122 po] | |
| Broches LED extérieures, portée centrale | 11,43 mm [0,450 po] | |
| Espacement des vues latérales | Broche LED avant vers languette du bouclier avant | 6,35 mm [0,250 po] |
| Broche LED avant au centre de poteau en plastique | 8,89 mm [0,350 po] | |
| Centre de poteau en plastique jusqu'à la 1ère rangée de broches de signal | 3,15 mm [0,124 po] | |
| De la 1ère rangée de broches de signal à la 2e rangée de broches de signal | 1,20 mm [0,047 po] | |
| Vue de dessous/Empreinte PCB | Onglets du bouclier avant | 11,43 mm [0,450 po] |
| Envergure des poteaux de localisation inférieurs en plastique | 11,43 mm [0,450 po] | |
| Pas des broches de signal arrière (broches adjacentes) | 1,27 mm [0,050 po] | |
| Face avant vers centre de la languette du bouclier arrière | 10,70 mm [0,422 po] | |
| Centre du poteau en plastique au centre de la languette du bouclier arrière | 5,08 mm [0,200 po] | |
| Centre de la languette du bouclier avant au centre du poteau en plastique | 3,38 mm [0,133 po] |
Le KLA1T109-43LF est conçu avec une empreinte PCB standardisée qui prend en charge l'assemblage traversant automatisé.
Les principaux avantages de la conception comprennent :
L'encombrement standardisé permet de réduire les efforts de refonte lors du remplacement des connecteurs Gigabit RJ45 MagJack compatibles.
Le KLA1T109-43LF est unConnecteur Gigabit RJ45 à port unique avec aimants intégrés, conçu pour les applications Ethernet IEEE 802.3ab 1000BASE-T.
Oui. Il intègre des transformateurs d'isolement Ethernet, des résistances d'adaptation d'impédance et un condensateur haute tension dans le boîtier du connecteur RJ45.
Le connecteur prend en chargeEthernet Gigabit 1000BASE-Ttransmission sur câble UTP de catégorie 5.
Les aimants intégrés fournissentIsolation 1 500 Vrmsentre le PHY Ethernet et le câble réseau.
Oui. Le connecteur comprend une LED verte et une LED jaune, couramment utilisées pour l'indication de liaison, de vitesse ou d'activité.
Oui. Le KLA1T109-43LF est conforme aux exigences environnementales RoHS.
Oui. LINK-PP propose des solutions MagJack Gigabit RJ45 LPJG0801ABNL compatibles avec des performances électriques équivalentes, une compatibilité PCB et un support de fabrication à long terme.
