Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO9001,SGS,UL,CE,REACH
Numéro de modèle: MIC24121-5308W-LF3
Conditions de paiement et d'expédition
Quantité de commande min: 200 PCS
Prix: $1.0
Détails d'emballage: 60 PCs dans 1 plateau, plateau 22 dans 1 carton, qui est 37*30*30 cm, 10 KILOGRAMMES (1320 PCs) de c
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000000/mois.
Numéro de pièce: |
MIC24121-5308W-LF3 |
Production de masse: |
LpJ19911ADNL |
Munafacteur original: |
LIEN-PP |
Application: |
Ethernet 10/100Base-T |
Terminaison: |
Souder |
Style de montage: |
CMS/Montage en Surface |
Configuration du port: |
1 × 1 port RJ45 |
Isolement: |
2250 VCC |
Numéro de pièce: |
MIC24121-5308W-LF3 |
Production de masse: |
LpJ19911ADNL |
Munafacteur original: |
LIEN-PP |
Application: |
Ethernet 10/100Base-T |
Terminaison: |
Souder |
Style de montage: |
CMS/Montage en Surface |
Configuration du port: |
1 × 1 port RJ45 |
Isolement: |
2250 VCC |

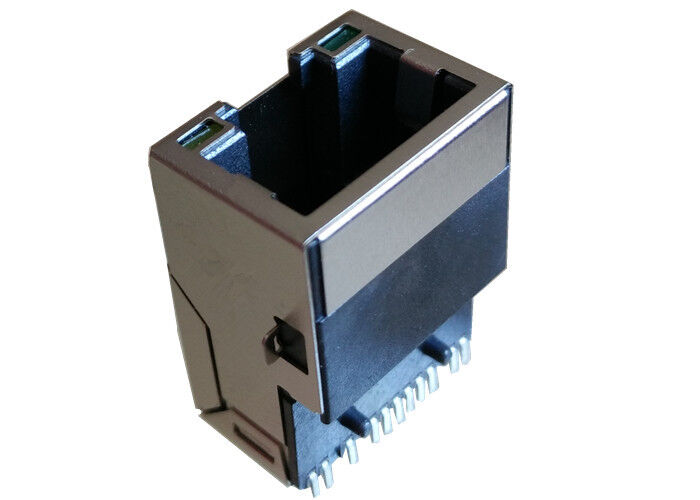

Le MIC24121-5308W-LF3 est un connecteur 10/100BASE-T SMT RJ45 avec magnétisme intégré, isolation 2250V, OCL 350μH, de 40 à + 85 °C.
| Paramètre | Spécification |
|---|---|
| Application du projet | Conçus pour10/100BASE-T Ethernet |
| Inductivité (OCL) | 350 μH par minute.La fréquence d'écoulement de l'électricité doit être supérieure ou égale à 100 kHz. |
| Le résistance à la tension dielectrique | 2250 VDC, 1 minute (entre P1J1, P1 lié à P4) |
| Ratio de rotation / polarité (RX) | (P1P3): (J1J2) =1 : 1 ± 2% |
| Ratio de rotation / polarité (TX) | (P4P6) : (J3J6) =1 : 1 ± 2% |
| Perte d'insertion | ≤ ¥1,0 dB1 MHz 100 MHz |
| Perte de rendement | ≥ 18 dB(1 30 MHz) |
| ≥ 16 dB(30 45 MHz) | |
| ≥ 14 dB(45 60 MHz) | |
| ≥ 12 dB(60 ¢ 80 MHz) | |
| Écoute transversale | ≤ 35 dB1 MHz 100 MHz |
| Rejet du mode commun (CMR) | ≤ 35 dB1 MHz 100 MHz |
| Plage de température de fonctionnement | ¥40 °C à +85 °C |
Le MIC24121-5308W-LF3 intègre des magnétiques Ethernet directement à l'intérieur duCasque de connecteur RJ45, permettant aux concepteurs d'éliminer les composants discrets des transformateurs.
Cela améliore l'intégrité du signal, réduit l'EMI et simplifie le routage des PCB dans les mises en page à haute densité.
La haute tension d'isolation et le fort rejet de mode commun le rendent adapté aux environnements Ethernet industriels.
