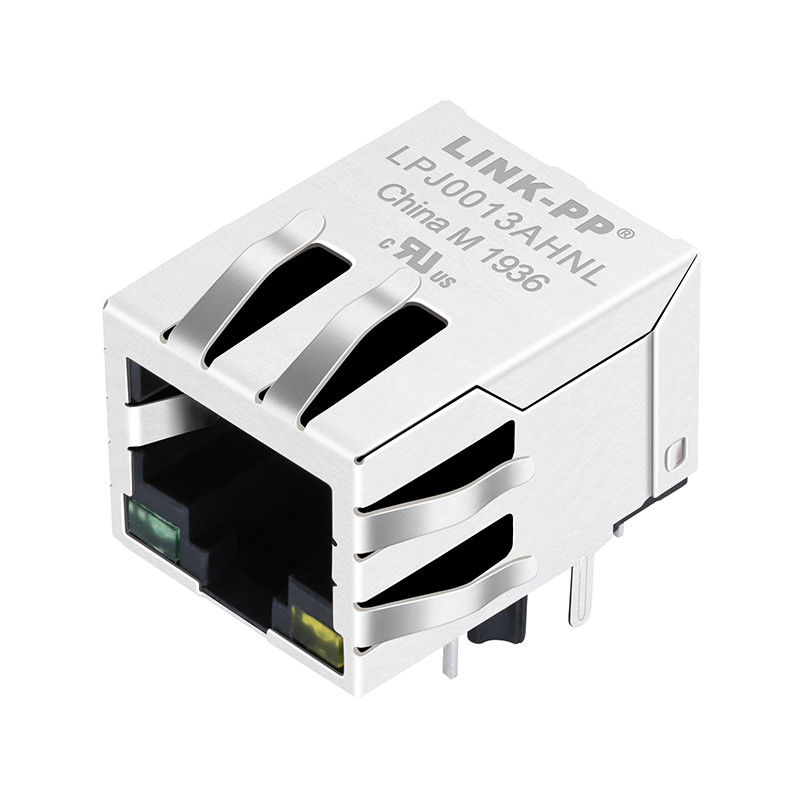

LPJ0013AHNL Connecteur RJ45 magnétique 10/100 Base-T avec LED

Le LINK-PP LPJ0013AHNL est un connecteur RJ45 de qualité supérieure avec magnétique intégré 10/100 Base-T. Conçu pour répondre aux spécifications strictes de l'IEEE 802.3,Cette prise modulaire offre une intégrité supérieure du signal et des performances de réseauIl dispose d'un bouclier EMI intégré avec des doigts de ressort pour une excellente réduction du bruit, ainsi que de deux LED intégrées (vert/jaune) pour une surveillance visuelle de l'état du port.Completement conforme à la réglementation RoHS (2011/65/UE) et certifié UL (numéro de dossier). E484635), le LPJ0013AHNL est le composant de réseau idéal pour les équipements de télécommunications et d'informatique modernes.

Principales spécifications techniques de l'appareil LPJ0013AHNL MagJack

Performance électrique du LPJ0013AHNL RJ45 avec magnétisme

• Perte d'insertion: -1,2 dB max (1-100 MHz)
• Perte de retour: -16 dB min (1-30 MHz), -12 dB min (30-60 MHz), -10 dB min (60-80 MHz), -8 dB min (80-100 MHz)
• Parlers croisés: -30 dB min (1-100 MHz)
• Rejet du mode commun: -30 dB min (1-100 MHz)

Propriétés matérielles et mécaniques

Conçu pour la durabilité et la fabrication automatisée, le LPJ0013AHNL utilise des matériaux de premier ordre:

• Casque: PBT en thermoplastique + 30% G.F. (UL94V-0 Conçu pour la sécurité incendie)
• Matériau de contact: bronze phosphoreux (C5210R-EH), épaisseur 0,35 mm
• Plaquage de contact: 6 micro-pouces Min. Or dans la zone de contact pour des cycles d'accouplement fiables
• Écran: acier inoxydable SUS 304-1/2H, épaisseur de 0,2 mm avec doigts de ressort EMI
• Soldabilité: compatible avec le soudage par ondes (température de pointe: 250°C pendant 5 secondes)

Applications du connecteur LPJ0013AHNL RJ45 avec LED

Conçue pour des applications de réseautage polyvalentes, cette prise magnétique RJ45 est parfaitement adaptée pour:

• Équipement SOHO (par exemple, modems ADSL)
• Configuration du réseau local sur carte mère (LOM)
• Hubs et commutateurs réseau
• PC industriels et systèmes intégrés

Les données de la fiche de connecteur LPJ0013AHNL RJ45 (conception et schéma du PCB)

Pour une conception précise des circuits imprimés, y compris les configurations exactes des broches, les dimensions de l'empreinte et les schémas électriques, veuillez consulter la fiche de données officielle LINK-PP.

Besoin de prix ou de support technique?

En tant que fabricant agréé, LINK-PP offre des prix compétitifs en vrac, une expédition mondiale rapide et des solutions personnaliséesLe connecteur LPJ0013AHNL RJ45 magnétique.
