08B-11X1T-36-F MagJack connecteur RJ45 10/100BASE-T blindé, port 1×1, trou à travers, tab-up, sans LED, -40°C à +85°C, reconnu RoHS & UL. Idéal pour les cartes SMT industrielles et réseau.

Vue d'ensemble du produit

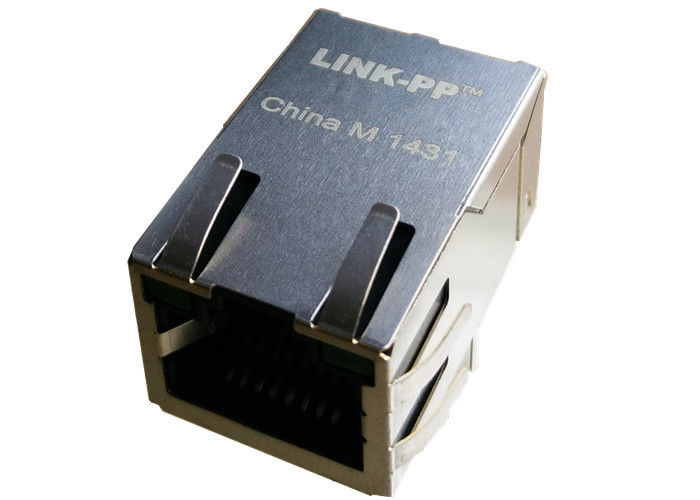

Le numéro de série est le numéro de série de l'appareil.est un port uniqueconnecteur RJ45 blindéavec magnétique Ethernet intégré, conçu pour10/100BASE-Tles applications.

Ce connecteur RJ45 à trou traversant, à angle droit (90°) présenteorientation vers le haut,pas d'indicateurs LED, etune température de fonctionnement industrielle de -40°C à +85°C, ce qui le rend idéal pour les réseaux robustes et les conceptions Ethernet intégrées.

Le connecteur intègre des magnétiques de haute performance conformes àExigences relatives à l'isolation selon la norme IEEE 802.3, offrant une excellente intégrité du signal, une suppression des EMI et une fiabilité du système tout en réduisant le nombre de composants externes.

Principales caractéristiques et avantages

• Magnétiques intégrés (TX/RX 1CT:1)Il simplifie le routage des PCB et réduit le coût des BOM par rapport aux transformateurs discrets.
• Écran (doigt EMI) et boîtier métallique- améliore les performances des EMI et la continuité au sol dans les environnements bruyants.
• Guide de planche et broches à trous- un support mécanique robuste pour les ensembles de soudure à ondes et de haute fiabilité.
• Plage de température industrielle (−40°C à +85°C)- adapté aux réseaux industriels et aux enceintes extérieures.
• Isolement élevé (HIPOT 1500 Vrms)Il répond aux exigences d'isolation de l'IEEE 802.3 pour les conceptions Ethernet sécurisées.
• Soldeur à ondes recommandé¥ pic de 260°C max, 10 s max ¥ conçu pour les procédés de soudure à ondes standard.
• Conforme à la norme RoHS et reconnu par UL soutient les exigences réglementaires et d'approvisionnement (fichier #E196366 et E169987).

Spécifications mécaniques

La feuille de données 08B-11X1T-36-F:

Les ICM de type 08B-11X1T-36-F sont utilisés pour les opérations de détection des risques. Caractéristiques électriques @ 25°C

Toutes les unités sontTesté à 100% en productionpour se conformer àExigences relatives à l'isolation selon la norme IEEE 802.3.

Matériaux et spécifications de revêtement

1- Le logement:PBT thermoplastique, noir

• Rating de flammabilité: UL 94V-0

2- Les contacts:Alliage de cuivre

• Finition de contact: 15 μin (0,38 μm) or dur
• sous-plaque: 30 μm min. nickel

3Les épingles:Fil de cuivre enduit d'étain

• Diamètre: 0,018 pouce
• Finition: 100 μin Min. Étain mat
• Les épingles sont trempées dans la soudure

4Le bouclier:Nickel pré-plaqué sur alliage de cuivre

• Tous les conduits de solde au sol sont trempés

Conformité, tests et fiabilité

• Conforme à la réglementation RoHS- adapté à la fabrication sans plomb.
• UL reconnu¢ Fichier #E196366 et E169987.
• Cavité de la mâchoireest conforme aux règles et réglementations de la FCC (confinement EMI).
• 100% de la production testée par HIPOTpour répondre aux exigences d'isolation de l'IEEE 802.3.
• Procédure de montage suggérée:Compatible avec la soudure à ondes; point de pointe recommandé 260°C, 10 s maximum (vérifier avec votre fenêtre de processus et votre sélection de flux).

Recommandations pour l'assemblage et la soudure des prises magnétiques THT RJ45

• Loterie recommandée:Solde à ondes (trous). Utilisez le pic suggéré à 260°C et ≤ 10 s de repos comme guide général; vérifiez avec votre pile de carte et vos composants.
• Inspection avant la soudure:Assurez-vous que les ouvertures définies par le masque de soudure s'alignent avec les broches et les onglets EMI; permettez des relevés thermiques pour les onglets au sol si nécessaire.
• Conseils de mise en page du tableau:Assurez-vous d'avoir suffisamment de cuivre sur les plaquettes de mise à la terre pour les tables EMI et placez des trous de montage ou des raideurs si la planche subira des contraintes mécaniques.Gardez la zone magnétique à l'écart des traces numériques à grande vitesse pour éviter l'accouplement de crosstalk.
• Nettoyage:Utilisez des agents de flux et de nettoyage compatibles avec le PBT et les revêtements de revêtement.
