Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TS8121A HF
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
TS8121A HF |
Emballer: |
CMS |
Taux de données: |
100m |
Nombre de ports: |
1 |
Température de fonctionnement.: |
0 °C à 70 °C |
Poe: |
Non-PoE |
Numéro de pièce: |
TS8121A HF |
Emballer: |
CMS |
Taux de données: |
100m |
Nombre de ports: |
1 |
Température de fonctionnement.: |
0 °C à 70 °C |
Poe: |
Non-PoE |

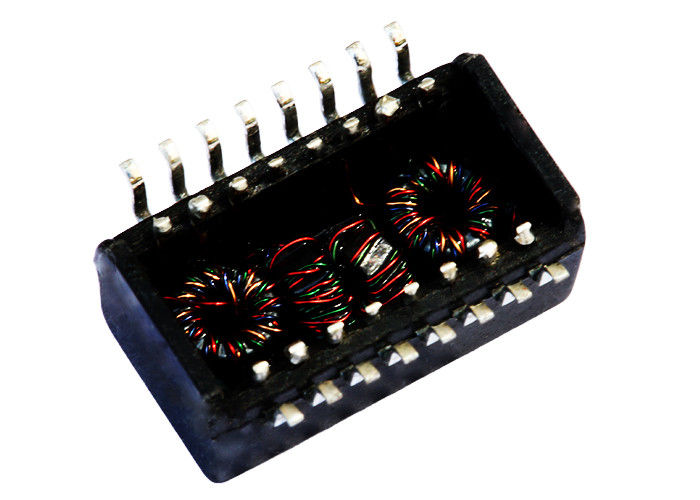

Le...TS8121A HFest un module magnétique LAN à port unique de haute performance conçu pour les applications Ethernet 10/100 Base-T. Il fournit un isolement fiable du signal, une suppression du bruit en mode commun,et conforme à la norme IEEE 802Idéal pour l'intégration avec les connecteurs RJ45 et les circuits intégrés PHY, ce transformateur discrète assure une performance réseau stable dans les environnements industriels et commerciaux.
Je suis désolée.
| Paramètre | Condition / fréquence | Spécification |
|---|---|---|
| Ratio de rotation (TX/RX) | Je ne sais pas. | 1CT: 1CT |
| OCL (inductivité en circuit ouvert) | 100 kHz / 0,1 V, 8 mA Bias | ≥ 350 μH |
| Inductivité de fuite (L.L) | @ 100 kHz | ≤ 0,5 μH |
| DCR (primaire) | Je ne sais pas. | ≤ 1,1 Ω |
| DCR (secondaire) | Je ne sais pas. | ≤ 0,9 Ω |
| CW/W(Capacité) | Je ne sais pas. | ≤ 28 pF |
| - Je vous en prie. | 60 s | 1500 Vrs |
| Paramètre | Plage de fréquences | Spécification |
|---|---|---|
| Perte d'insertion (maximum) | 0.3 ¢ 100 MHz | ≤ 1 dB |
| Perte de rendement (min) | 0.3 ¢ 30 MHz | ≥ 18 dB |
| 40 MHz | ≥ 15,5 dB | |
| 50 MHz | ≥ 13 dB | |
| 60 à 80 MHz | ≥ 12 dB | |
| Émetteur-récepteur (min) | 0.3 ¢ 60 MHz | ≥ 45 dB |
| 60 à 100 MHz | ≥ 35 dB | |
| Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. | 30 MHz | ≥ 40 dB |
| 60 MHz | ≥ 35 dB | |
| 100 MHz | ≥ 30 dB |
