transformateur 100B-1003FNL, 100B-1003 de Simple-Port de 100B-1003X 10/100BASE-TX

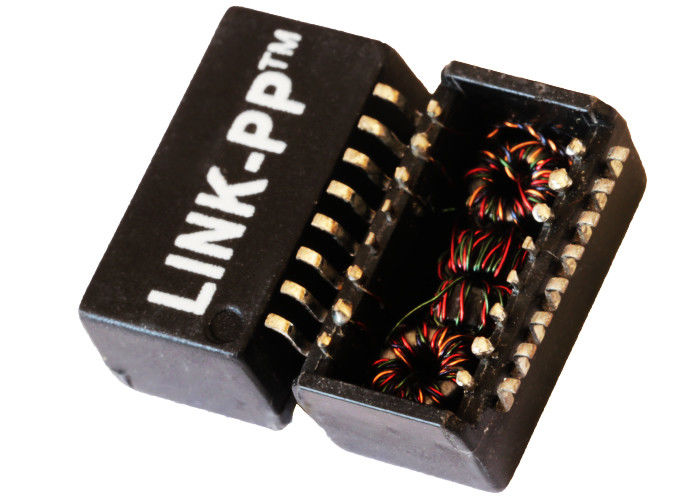

LeINRCORE 100B-1003Xest un port unique de qualité Mil-AeroModule de transformateur discret Fast Ethernet 10/100Base-TXdans un boîtier à montage en surface (SMT) à 16 broches (12,95 × 6,98 × 6,22 mm). Conçu pour une fiabilité critique, il présente une température de fonctionnement extrême de-55°C à +125°C,1 500 Vrmstension de tenue diélectrique (DWV), une inductance minimale en circuit ouvert (OCL) de350 µH avec polarisation CC 8 mA, et unMSL3notation. Pour éliminer la croissance catastrophique des moustaches d'étain dans les systèmes de vol et de défense, sa finition terminale par défaut est authentiqueSn63Pb37 (Étain/Plomb)avec une résistance de profil de refusion maximale de235°C. Les canaux TX et RX intègrent unSelf + Transformateur (C, T)topologie.

Spécifications techniques :

1. Performances électriques (@ 25°C)

2. Évaluations environnementales, des matériaux et de l'assemblage

Fiche technique du module transformateur 100B-1003X 10/100 BASE-TX :

Principales caractéristiques du module magnétique Ethernet CMS 100B-1003X 16 broches :

Le100B-1003Xest un module de transformateur Ethernet discret à port unique robuste conçu pour fournir une mise en réseau critique dans les environnements extrêmes de l'aérospatiale, de la défense et des environnements industriels difficiles. Entièrement conforme àIEEE 802.3 10/100Base-TXNormes, ce module à montage en surface à 16 broches intègre des canaux de transmission (TX) et de réception (RX) de précision 1CT:1CT, chacun protégé par un connecteur interne.Self de mode commun et transformateur (C, T)scène.

Contrairement aux aimants commerciaux limités aux températures industrielles standard, le niveau « X » est conçu pour un fonctionnement continu sans compromis à partir de-55°C à +125°C. Le module est logé dans un boîtier encapsulé époxy qui résiste aux chocs mécaniques importants, aux vibrations continues et aux cycles thermiques. Pour satisfaire aux mandats anti-moustaches de l'aérospatiale (tels que GEIA-STD-0005-2), la base 100B-1003X dispose d'unFinition eutectique étain-plomb Sn63Pb37, atténuant complètement les risques de court-circuit associés au placage en étain pur dans l'avionique non pressurisée et les équipements tactiques du champ de bataille.

• Plage de température complète de qualité Mil-Aero: Noté à partir de-55°C à +125°C, garantissant l'absence de saturation du noyau magnétique ou d'effondrement de l'inductance lors d'oscillations thermiques extrêmes.
• Stabilité de l'inductance de polarisation CC : livre≥350 µH OCL avec polarisation CC continue de 8 mA appliquée, empêchant ainsi le dérapage de la ligne de base dans les environnements très bruyants.
• Finition anti-moustaches Sn63Pb37 authentique: Élimine la croissance microscopique des moustaches d'étain dans les composants électroniques critiques pour le vol (exemption RoHS pour la défense ; option « NL » disponible pour la conformité commerciale sans plomb).
• Performances haute fréquence améliorées: RéalisePerte de réflexion minimale de 20 dBà 2/30 MHz etRejet DM à CM minimum de 35 dBjusqu'à 100 MHz, surpassant les modules standard de la série 100B-1001.
• Boîtier CMS robuste à 16 broches: Mesure 12,95 × 6,98 × 6,22 mm ; Les fils en forme d'aile de mouette offrent une décharge de traction conforme contre la discordance CTE du PCB lors d'un choc thermique.

Directives d'assemblage du transformateur Mil-Aero 100B-1003X :

1. Plafond à profil de refusion (pic 235°C):
   Selon la fiche technique officielle, le corps Sn63Pb37 encapsulé époxy standard résiste à unProfil de température maximale de 235°C(liquidus à 183°C).Ne traitez pas les pièces de base SnPb sous les profils sans plomb standard SAC305 (245°C – 260°C)., car une chaleur excessive peut provoquer une refusion interne de la soudure et un délaminage du boîtier.
2. Durée de vie et cuisson du sol MSL 3:
   Noté àMSL3, le module a une durée de vie de168 heuresà ≤30°C/60% HR. Si les pièces dépassent cette fenêtre ou si le joint du sac barrière contre l'humidité (MBB) est compromis, faites cuire selonCIB/JEDEC J-STD-033avant la refusion.

Spécifications d'autres articles:

FAQ technique :

Q1 : Pourquoi le 100B-1003X spécifie-t-il une perte d'insertion maximale de 1,2 dB, contre 1,0 dB sur le 100B-1003 standard ?

UN: La version "X" est qualifiée sur une fenêtre de température étendue de-55°C à +125°C(contre -40°C à +85°C pour le 100B-1003). L'indice de perte d'insertion légèrement plus élevé (1,2 dB) explique les marges de résistance thermique et de stabilité du noyau plus élevées requises sur une plage de température totale de 180 °C.

Q2 : Pourquoi le Sn63Pb37 est-il préféré au placage sans plomb dans le matériel de qualité Mil-Aero ?

UN: La galvanoplastie à l'étain pur (> 97 % Sn) peut produire spontanément des moustaches conductrices microscopiques au fil du temps, provoquant des courts-circuits entre phases intermittents ou catastrophiques. Conformément à la norme GEIA-STD-0005-2 et aux règles en matière d'approvisionnement en matière de défense, le Sn63Pb37 est strictement requis pour empêcher la croissance des moustaches d'étain.

Q3 : Le 100B-1003X peut-il être utilisé avec des connecteurs circulaires (par exemple, MIL-DTL-38999) ?

UN: Oui. Dans les systèmes avioniques et navals critiques, les prises RJ45 en plastique sont rarement utilisées en externe. Le transformateur discret 100B-1003X se monte directement sur le PCB, filtrant les lignes différentielles avant qu'elles ne soient acheminées vers un connecteur D38999 circulaire robuste monté sur châssis.
