Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: Les données sont fournies par les autorités compétentes.
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.65
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro d'article: |
Les données sont fournies par les autorités compétentes. |
Catégorie: |
Transformateur GigE à port unique |
Ratio de virages: |
1CT: 1CT |
Montage: |
Montage en surface |
Dimension: |
13,72 mm l x 15,24 mm |
Hauteur: |
6,35 mm |
Numéro d'article: |
Les données sont fournies par les autorités compétentes. |
Catégorie: |
Transformateur GigE à port unique |
Ratio de virages: |
1CT: 1CT |
Montage: |
Montage en surface |
Dimension: |
13,72 mm l x 15,24 mm |
Hauteur: |
6,35 mm |

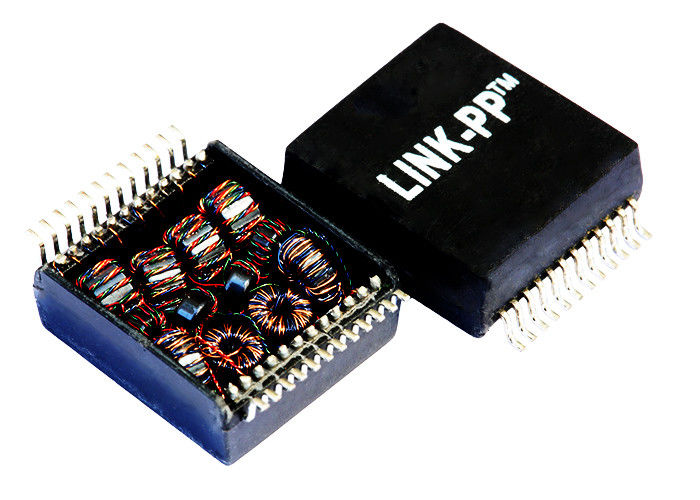

Les données sont fournies par les autorités compétentes.est un dispositif de haute performanceun transformateur d'isolement Gigabit Ethernet à port uniqueconçus pourInterfaces Ethernet 10/100/1000BASE-TAvec un compactLe SMD-24 est un dispositif de montage en surface,Ratio des virages 1CT:1CT,350 μH OCL, et1Voltage d'isolation de 0,5 kV, ce transformateur LAN offre une excellente intégrité du signal, une suppression des EMI et une fiabilité à long terme pour les équipements de réseautage industriels et commerciaux.
| Les données sont fournies par les autorités compétentes. | Le transformateur Halo | Réseau local en gigabit |
Transformateur SMD |
| Nombre de ports | Applications | Ratio des tours | La norme |
| Le double | 1G Ethernet | 1:1 | Je veux dire, IEEE 802.3 |
| Application du projet | Température de fonctionnement | Type de montage | Le type |
| Interface à gigabit | 0 à 70°C | Monture de surface | Transformateurs Ethernet |
| Nombre de broches | Inductivité | Voltage d'isolation | Application du projet |
| 24 épingles | 350 H | 1500 Vrs | Interface à gigabit |
Le TG1G-E001NYRL est un transformateur d'isolement Gigabit Ethernet à port unique de qualité supérieure conçu pour les interfaces LAN haute performance.Ce module d'isolation robuste offre une intégrité et une fiabilité exceptionnelles du signal pour les applications Gigabit et 10/100 Base-TX.
Conçu pour résister à des environnements difficiles, le TG1G-E001NYRL fonctionne parfaitement sur une large plage de températures industrielles de -40°C à +85°C.et jusqu'à 1Avec une tension d'isolement de 0,5 kV, il s'agit du composant de réseau idéal pour les télécommunications, l'automatisation industrielle et les équipements de réseautage d'entreprise.
*Gigabit Prêt:Optimisé pour les applications réseau 10/100/1000 Base-TX.
*Fiabilité de qualité industrielle:Une large plage de températures de fonctionnement (de -40°C à +85°C) assure un fonctionnement stable dans des environnements extrêmes.
*Intégrité supérieure du signal:L'inductivité minimale en circuit ouvert (OCL) de 350 μH (à 100 KHz, 0,1 Vrms, 8 mA de biais CC) garantit une transmission de données fiable et une conformité IEEE 802.3.
*Protéger de façon isolante:1La tension d'isolation de 0,5 kV protège les circuits intégrés sensibles et les équipements contre les surtensions électriques et les problèmes de boucle de mise à la terre.
*Une empreinte optimisée:Le format compact de l'emballage SMD-24 permet un montage automatisé, ce qui réduit les coûts de fabrication.
*Écologique:Compatibilité complète avec les normes RoHS et RoHS (7a).
| Spécifications techniques | |
| Numéro de la partie | Les données sont fournies par les autorités compétentes. |
| Type de produit | Transformateur d'isolement LAN / transformateur GigE à port unique |
| Application du projet | Interface Gigabit, réseau local 10/100 Base-TX |
| Termination / Montage | Le système de détection de l'émission de CO2 doit être utilisé pour la détermination de l'émission de CO2. |
| Ratio des tours (primaire:secondaire) | 1CT: 1CT |
| Température de fonctionnement | -40°C à +85°C (industrie) |
| Voltage d'isolation | 1.5 kV |
| Inductivité (OCL) | 350 μH min. (100 KHz, 0,1 Vrms, 8 mA) |
| Plage de fréquences | 1 MHz à 100 MHz |
| Nombre de chaînes | Le double |
| Emballage / boîtier | SMD-24 |
| Dimensions (L x O x H) | 15.24 mm x 13,72 mm x 6,35 mm (0,600" x 0,540" x 0,250") |
| Emballage | Tuyaux |
| Conformité environnementale | Le produit doit être soumis à un contrôle de conformité. |
| Performance de la perte de rendement | |
| 1 à 40 MHz | -18 dB (min) |
| 60 MHz | -14 dB (min) |
| 80 MHz | -12 dB (min) |
| 100 MHz | -10 dB (min) |
Le module d'isolation SMD TG1G-E001NYRL est très polyvalent et convient à un large éventail d'applications B2B et industrielles, notamment:
Lors de l'approvisionnement en composants pour l'infrastructure réseau critique, il est primordial de minimiser les pertes de paquets et de maximiser la durée de vie des équipements.Le TG1G-E001NYRL filtre efficacement le bruit commun et fournit une solide isolation électrique, en veillant à ce que votre matériel de réseau respecte les normes IEEE strictes tout en résistant aux environnements industriels rigoureux.
| Numéro de la partie | Numéro de la partie | Numéro de la partie |
|---|---|---|
| Les données sont fournies par les autorités compétentes de l'État membre. | TG05-2004NARL | Le nombre d'équipements utilisés est le suivant: |
| Les données sont fournies par les autorités compétentes. | Le nombre de personnes concernées par les mesures est déterminé par le règlement (CE) no 882/2004 du Conseil. | Les données sont fournies par les autorités compétentes de l'État membre. |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | TG42-1406P1RL | TG66-S020NXRL |
| TG05-2004NCRL | Le nombre d'heures d'essai est le suivant: | Les données sont fournies par les autorités compétentes de l'État membre. |
| Les données sont fournies par les autorités compétentes. | Le montant de la subvention est calculé en fonction des coûts de production. | Le nombre de personnes concernées par l'application de la présente directive est fixé par le règlement (UE) no 182/2011. |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Le nombre d'heures d'essai est déterminé par la méthode suivante: | Les données sont fournies par les autorités compétentes de l'État membre. |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | Les données sont fournies par les autorités compétentes. | Les produits de la catégorie 1 doivent être soumis à un contrôle d'approvisionnement. |
| Les données de référence sont fournies par les autorités compétentes de l'Union européenne. | Législation relative à l'utilisation de l'eau | TG62-1006P1RL |
