Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H4P041NX LF
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN: |
H4P041NX LF |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours: |
1CT : 1CT |
Taille/dimension: |
37.8mm L x7.8mm W |
HiPot: |
1500v |
production de masse: |
LP40453PNL |
Élément: |
HN4264VG |
Port: |
4 |
PN: |
H4P041NX LF |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours: |
1CT : 1CT |
Taille/dimension: |
37.8mm L x7.8mm W |
HiPot: |
1500v |
production de masse: |
LP40453PNL |
Élément: |
HN4264VG |
Port: |
4 |
|

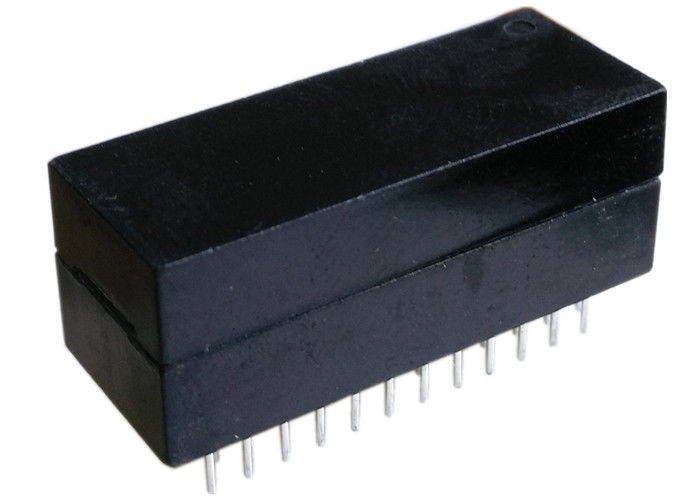

Bothhand H4P041NX LF |
Croix LP40453PNL |
HN4264VG |
Fiche technique/prix/Specification/3D |
Caractéristique
Conceptions magnétiques de H4P041NX LF pour soutenir chaque PHY. HN4264VG
Est conformes à IEEE 802,3 normes comprenant 350 uH la minute LCO avec 8mA polarisé.
Conformez-vous à du Cd condition-entier de numéro de la pièce de RoHS, aucun hectogramme,
Aucun Cr6+, aucun PBB et PBDE et aucun Pb sur les goupilles externes.
Caractéristiques électriques @ 25°C
rapport 1.Turns :
@TX=1CT : 1CT ±3% RX=1CT : 1CT ±3%P2.Inductance LCO :
C.C de la minute 100KHz 0.1V 8mA de @350uH
perte 3.Insertion : @1-100MHz : - 1.2dB maximum
perte 4.Return :
@30MHz : - 15dB minute, 50MHz : - minute 13dB
80MHz : - 11dB mn.
entretien 5.Cross :
@0.3-30MHz : - 40dB minute, 30-60MHz : - minute 35dB
60-100MHz : - 30dB mn.
rejet du mode 6.Common :
@1-30MHz : - 30dB minute, 30-60MHz : - minute 25dB
60-125MHz : - minute 20dB
7.Isolation HI-POT :
@1500Vrms (entrée à la sortie)
la température 8.Operating : 0~70℃
température ambiante 9.Storage : -25℃~+125℃
| LAN du module 10/100Base-TX de port de quadruple de Bothhand H4P041NX LF magnétique à tout le PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
NOTES :
1.Meets toutes les normes d'IEEE comprenant 350uH LCO avec 8mA de biais
2.Symmetrical TX et canaux de RX pour la capacité automatique de MDI/MDIX
les pièces conformes de 3.For RoHS ajoutent le suffixe NL
soudure maximale de 4.RoHS « NL » évaluant 235℃.
