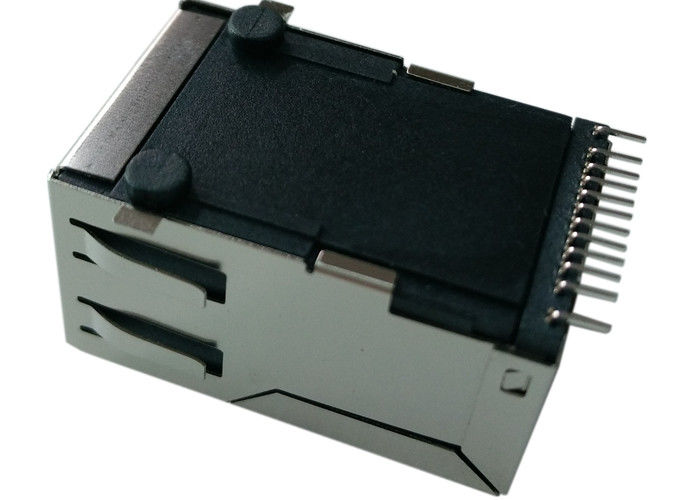

J3006G21DNL PulseJack RJ45 MagJack 1x1 connecteur de montage de surface avec magnétique intégré, LED vert/jaune, prise en charge de l'Auto-MDIX,Écran EMI et isolation 1500Vrms pour les applications Ethernet 10/100Base-TX.
LeJ3006G21DNL PulseJack connecteur RJ45est unMagnétiques intégrés 1 × 1 RJ45 (MagJack)conçus pour10/100Applications de mise en réseau Ethernet Base-TX.
C' est ça.connecteur RJ45 à montage en surface (SMT)intégréesMagnétiques LAN, blindage EMI et deux LEDdans un emballage compact, permettant une connectivité Ethernet fiable tout en réduisant l'espace des circuits imprimés et la complexité de leur assemblage.
LeLes États membres doivent respecter les dispositions suivantes:les supportsFonctionnalité MDIX automatique, est conforme àNormes IEEE 802.3 Ethernet, et fournitIsolement de 1500 Vrms, assurant une intégrité robuste du signal et une excellente suppression des EMI dans les équipements de réseau tels que les routeurs, les commutateurs et les systèmes Ethernet embarqués.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Les États membres doivent respecter les dispositions suivantes: |
| Type de connecteur | RJ45 MagJack |
| Configuration du port | 1 × 1 |
| Vitesse Ethernet | 10/100TX de base |
| Type de montage | Monture de surface (SMT) |
| Les orientations | Angle droit (90°) |
| Direction des onglets | À l' étage. |
| LED | Vert / Jaune |
| Écran | Protégé par des doigts EMI |
| Hauteur au-dessus du PCB | 13.61 mm |
| Nombre de cœurs | 4 |
| Température de fonctionnement | 0°C à +70°C |
| Paramètre | Spécification |
|---|---|
| Ratio des tours | 1CT:1CT (TX/RX) |
| Perte d'insertion | ≤ -1,0 dB (165 MHz) |
| Perte de rendement | ≥ -20 dB (110 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (6080 MHz) | |
| Écoute transversale | ≥ -40 dB (110 MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60-100 MHz) | |
| Rejet du mode commun | ≥ -30 dB (150 MHz) |
| ≥ -20 dB (50130 MHz) | |
| Voltage d'isolation | 1500 Vrms Min @ 60 Hz |
| Composant | Matériel |
|---|---|
| Logements | Thermoplastique à haute température |
| Intégrabilité | Le produit doit être présenté dans la boîte de conserve. |
| Le bouclier | Lamières avec plaquage au nickel |
| Matériau de contact | Phosphore Bronze |
| Plaquage par contact | L'or sur le nickel |
| Épaisseur de contact | 15 μin en or |
| Point d'essai | Spécification |
|---|---|
| Durabilité | 750 cycles d'accouplement |
| Force d'accouplement | ≤ 5 lb (2,27 kg) |
| Une force inégalée | ≤ 5 lb (2,27 kg) |
| Retention de la prise | ≥ 20 lb (9,07 kg) |
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | 0°C à +70°C |
| Température de reflux maximale | 245°C |
| Conformité à la directive RoHS | - Oui, oui. |
| Rating MSL | Niveau 1 |
LeJ3006G21DNL PulseJack et MagJackest conçu pour répondre aux principales normes Ethernet et réglementaires:
LeJ3006G21DNL RJ45 connecteur MagJackest largement utilisé dans les équipements de réseau Ethernet, notamment:
LeLes États membres doivent respecter les dispositions suivantes:offre uneune alternative SMT compacte et rentableà des connecteurs RJ45 intégrés plus grands tout en maintenant des performances de signal élevées et une protection EMI.
Les principaux avantages sont les suivants:
UnePulseJackest un connecteur RJ45 qui intègre des magnétiques Ethernet (transformateurs et étouffants à mode commun) directement dans le boîtier du connecteur.
LeLes États membres doivent respecter les dispositions suivantes:les supportsEthernet 10Base-T et 100Base-TXles applications conformes àNormes IEEE 802.3.
Le connecteur est conçu pour les interfaces Ethernet PHY qui supportentAuto-MDIX, permettant la détection automatique du croisement entre les périphériques réseau.
Les magnétiques intégrés fournissentisolation minimale de 1500 Vrms, répondant aux exigences en matière de sécurité et d'intégrité du signal Ethernet.
