Connecteur RJ45 SMT LPJ19911ADNL avec magnétiques 10/100BASE-T

LPJ19911ADNL Connecteur SMT RJ45 avec magnétisme 10/100BASE-T intégré, ressort EMI, option LED, compatible refusion, -40 à +85 °C. Fiche technique et références croisées.

LPJ19911ADNL Connecteur SMT Magjack Caractéristiques principales

Le Numéro de pièce est un connecteur RJ45 SMT basse hauteur, monoposte, avec magnétisme 10/100BASE-T intégré et indicateurs LED. Il intègre une bobine de mode commun et des enroulements de transformateur (rapport de transformation 1CT:1CT) répondant aux exigences typiques d'isolation et de couplage Fast Ethernet, tandis que les languettes de blindage à ressort EMI offrent des options de mise à la terre du châssis pour réduire les émissions rayonnées. Le connecteur est optimisé pour l'assemblage par refusion SMT avec un profil de refusion IR recommandé et est conçu pour fonctionner de (selon les spécifications fournies)., ce qui le rend adapté aux applications industrielles, télécom et embarquées où des performances thermiques robustes et une production automatisée sont nécessaires.

• Magnétisme intégré pour une conception de PCB simplifiée et un BOM réduit (rapport de transformation 1CT:1CT).
• Compatible SMT / refusion — conçu pour les lignes d'assemblage modernes en montage en surface.
• Débit de données10/100BASE-T
• ; idéal pour les applications Fast Ethernet.Ressort EMI / languettes de blindage et option LED
• pour le contrôle EMI et l'indication de liaison/activité.Large plage de température de fonctionnement (selon les spécifications fournies).-40 °C à +85 °C
• pour les déploiements industriels.Encombrement compact (L × L × H avant/arrière) : 21,60 ± 0,5 mm × 15,6 mm × 11,35 mm (avant) / 8,9 mm (arrière)
• Support PoENon-PoE
• (pas de PoE sur cette variante) — utile pour les conceptions à coût sensible ou à alimentation contrainte.Références croisées compatibles

: Würth 7498011122AR / 7498011122.

Spécifications techniques — Connecteur SMT RJ45 LPJ19911ADNL

Conforme RoHS

8,9 mm

-40 °C à +85 °C* Les valeurs de perte de retour dépendent de la fréquence ; veuillez vous référer à la fiche technique officielle pour le tableau complet des pertes de retour.

4. Profil de soudage par refusion IR (SMT)

6. Référence croisée / Pièces compatibles

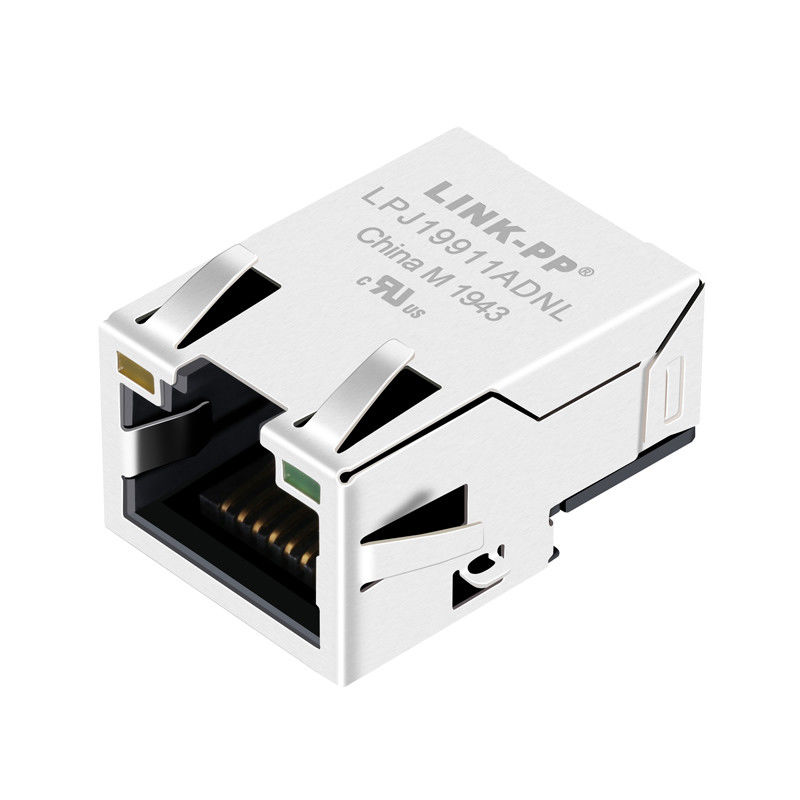

Dessin du connecteur RJ45 LPJ19911ADNL

Dessin mécanique LPJ19911ADNL

Dessin schématique LPJ19911ADNL

Disposition PCB recommandée LPJ19911ADNL

FAQ sur le connecteur SMT RJ45 10/100BASE-T LPJ19911ADNL Le LPJ19911ADNL est un connecteur RJ45 SMT monoposte avec magnétisme 10/100BASE-T intégré, indicateur LED, ressorts EMI (languettes de blindage) et une empreinte compatible refusion SMT. Conçu pour des interfaces LAN peu encombrantes sur les PCB grand public, industriels et embarqués, ce composant est conçu pour une intégrité de signal fiable, une large plage de température de fonctionnement (-40 °C à +85 °C) et un assemblage SMT automatisé.

Q: Quels débits de données ce connecteur prend-il en charge ?

R: 10/100BASE-T (Fast Ethernet). Cette variante n'est pas conçue pour le PoE.

Q: Cette pièce est-elle compatible avec la refusion ?

R: Oui — conçue pour l'assemblage par refusion SMT. Suivez le profil de refusion IR fourni et validez avec votre assembleur.

Q: Dans quelle plage de température peut-il fonctionner ?

R:

-40 °C à +85 °C (selon les spécifications fournies).Q: Existe-t-il des dessins mécaniques et une empreinte disponibles ?

R: Oui — inclure un lien vers la fiche technique/PDF officielle sur la page produit et fournir des fichiers CAO STEP/2D téléchargeables si disponibles.
