Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: 7499010122
Document: LPJD5011BENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.25
Détails d'emballage: Tube/Carton
Délai de livraison: 3-5 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000000/mois.
Numéro de pièce: |
7499010122 |
Configuration du port: |
1x1 |
Type de montage :: |
Par le trou |
Angle de montage: |
verticale |
Température de fonctionnement :: |
0°C à +70°C |
essai de hipot: |
2250 V CC pendant 1 minute |
Numéro de pièce: |
7499010122 |
Configuration du port: |
1x1 |
Type de montage :: |
Par le trou |
Angle de montage: |
verticale |
Température de fonctionnement :: |
0°C à +70°C |
essai de hipot: |
2250 V CC pendant 1 minute |

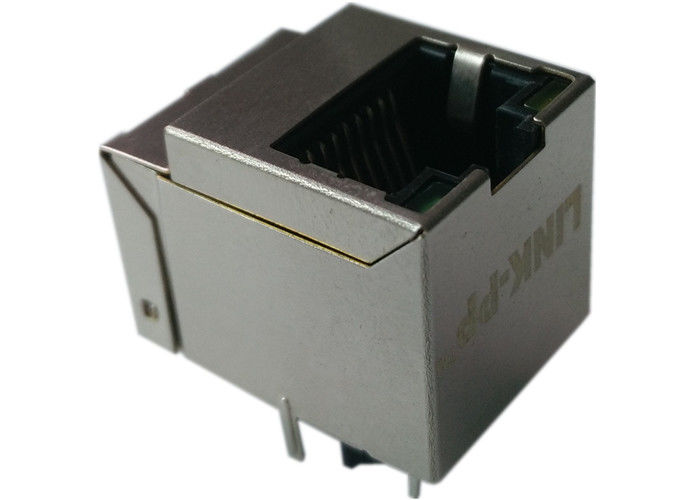

Découvrez le connecteur vertical RJ45 7499010122 avec transformateur LAN intégré pour les applications 10/100 Base-T. Blindé 1x1 Cat 5, Auto MDIX, monture verticale à trous, UL 94V-0,et performances électriques fiables.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | 7499010122 |
| Type de produit | Connecteur RJ45 intégré avec transformateur LAN |
| Configuration | 1x1 (port unique) |
| Nombre de postes | 8P8C |
| Nombre de ports | 1 |
| Nombre de lignes | 1 |
| Type de montage | À travers le trou |
| Angle de montage | Verticale |
| Style de finition | L'autre partie |
| Écran | Éclipsé |
| Catégorie de performance | Catégorie 5 |
| Hauteur au-dessus de la planche | 16.90 mm (0,665") |
| Indicateur LED | - Oui, oui. |
| Couleur LED | Jaune / Vert |
| Applications | 10/100 Base-T, MDIX automatique |
| Conformité | Pour les appareils électroniques |
| Fichier UL | E472316 |
| Paramètre | Spécification |
|---|---|
| Matériel de logement | Pour les produits à base de fibres plastiques |
| Matériau de base | Ferrite |
| Plaquage par contact | 30 μ" d'or sur la zone de contact |
| Matériau du bouclier | Alliage de cuivre |
| Le revêtement du bouclier | 50 μ" de nickel |
| Type de fil | QPN180 |
| Paramètre | Conditions d'essai | Valeur | Unité | La tolérance |
|---|---|---|---|---|
| Inductivité (OCL) | 100 kHz / 100 mV @ 8mA Bias en courant continu | ≥ 350 | μH | Je ne sais pas. |
| Ratio de rotation (Tx/Rx) | 100 kHz / 100 mV | 11 / 1:1 | Je ne sais pas. | ± 2% |
| Perte d'insertion | 1 ¢ 65 MHz | ≤ -1.0 | dB | Je ne sais pas. |
| Perte de rendement | 1 ¢ 30 MHz | ≥ -18 | dB | Je ne sais pas. |
| 30 à 45 MHz | ≥ -16 | dB | Je ne sais pas. | |
| 45 à 60 MHz | ≥ -14 | dB | Je ne sais pas. | |
| 60 à 80 MHz | ≥ -12 | dB | Je ne sais pas. | |
| Rejet du mode commun | 1 ‰ 100 MHz | ≥ -35 | dB | Je ne sais pas. |
| Écoute transversale | 1 ‰ 100 MHz | ≥ -35 | dB | Je ne sais pas. |
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | 0°C à +70°C |
| Test de l'hypoténuse | 2250 VDC / 1 minute |
| Paramètre | Spécification |
|---|---|
| Voltage avant | 1.8V 2.5V |
| Courant vers l' avant | 20 mA |
Le connecteur RJ45 vertical 7499010122 est conçu pour des performances électriques stables dans les circuits 10/100 Base-T.
1Inductivité:350 μH par minute.
2Le rapport de rotation:1Pour le calcul de la valeur de l'échantillon, la valeur de l'échantillon est calculée à partir de la valeur de l'échantillon.
3Perte d' insertion:-1,0 dB maximum à 1 ‰ 65 MHz
4Perte de retour:
-18 dB min. à 1 ̊30 MHz
-16 dB min. à une fréquence de 30-45 MHz
-14 dB min. à 45 à 60 MHz
-12 dB min. à 60 ̊80 MHz
5Rejet du mode commun:-35 dB min. à 1 ‰ 100 MHz
6- On vous écoute.-35 dB min. à 1 ‰ 100 MHz
Si votre projet nécessite unConnecteur RJ45 vertical avec magnétique intégré, le 7499010122 fournit une solution fiable pour10/100TX de baseIl s'agit d'uneune structure verticale à trous,construction blindée, etPerformance de catégorie 5faire de ce produit un choix pratique pour les fabricants qui ont besoin d'une connectivité stable et d'une intégration efficace des PCB.
Le numéro de la pièce7499010122Il est particulièrement pertinent pour les ingénieurs, les équipes d'approvisionnement et les acheteurs à la recherche d'unconnecteur RJ45 intégré verticalementqui prend en charge les applications Ethernet avec des performances cohérentes et une construction en matériaux approuvés.
Le7499010122 Connecteur RJ45 verticalest une solution Ethernet compacte, blindée et intégrée conçue pour10/100 de base-TLes applicationsPrise en charge automatique de MDIX, conformité IEEE 802.3u, montage vertical à travers trou et caractéristiques électriques fiables, il s'agit d'un choix judicieux pour le matériel réseau nécessitant une interface RJ45 durable et efficace.
Le 7499010122 est utilisé dans10/100 Base-T pour les applications Ethernetoù unconnecteur RJ45 intégré avec transformateurest nécessaire pour la conception de réseaux au niveau des conseils.
Le 7499010122 est unconnecteur RJ45 blindé, ce qui contribue à améliorer la protection contre les interférences électromagnétiques.
Ce connecteur estAutodéploiement MDIX, ce qui le rend adapté à une connectivité Ethernet flexible dans des systèmes compatibles.
Il utilise unà travers trou, style de montage verticalavec finition de soudure.
Oui, il est spécifié comme unCatégorie de performance de catégorie 5le connecteur.
