G2401CG 100/1000BASE-T Module de transformateur LAN à montage de surface discrète (24-Pin SOP)

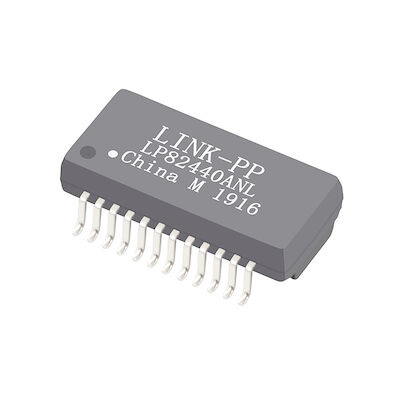

Le G2401CG est un module de transformateur d'impulsion discret à montage en surface, haute performance, à port unique Gigabit Ethernet (100/1000 BASE-T), conforme aux normes de l'industrie. Logé dans un boîtier à profil ultra-bas SOP 24 broches (hauteur max. 4,5 mm) à embase ouverte, il intègre 4 canaux d'isolation symétriques 1CT:1CT et des bobines de mode commun côté câble. Conçu pour les routeurs réseau, les commutateurs multi-ports, les cartes de télécommunication de qualité opérateur et les cartes mères IPC embarquées, il offre une isolation diélectrique de 1500 Vrms et des marges de transmission de signal supérieures sur le spectre de 0,5 à 100 MHz.

Spécifications du G2401CG Transformateur Gigabit Ethernet

Spécifications électriques (@ 25°C)

Fiche technique G2401CG - Mécanique et Schéma

Schéma interne et architecture de brochage

Le G2401CG intègre quatre canaux différentiels symétriques. Les bobines de mode commun (CMC) intégrées sont positionnées sur le Côté ligne (broches 13-24) pour éliminer le bruit EMI en mode commun à haute fréquence avant qu'il n'atteigne la masse du système.

CÔTÉ PHY (CONNEXIONS DE PUCE)                                CÔTÉ LIGNE (CONNEXIONS RJ45)
  Broche 2 (TD1+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 23 (MX1+)
                   )         (       Bobine
  Broche 3 (TD1-) ───┴─────────┴─────────────────── Broche 22 (MX1-)
  Broche 1 (TCT1) ─── Point milieu                    Broche 24 (MCT1) ─── Point milieu

  Broche 5 (TD2+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 20 (MX2+)
                   )         (       Bobine
  Broche 6 (TD2-) ───┴─────────┴─────────────────── Broche 19 (MX2-)
  Broche 4 (TCT2) ─── Point milieu                    Broche 21 (MCT2) ─── Point milieu

  Broche 8 (TD3+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 17 (MX3+)
                   )         (       Bobine
  Broche 9 (TD3-) ───┴─────────┴─────────────────── Broche 16 (MX3-)
  Broche 7 (TCT3) ─── Point milieu                    Broche 18 (MCT3) ─── Point milieu

  Broche 11 (TD4+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 14 (MX4+)
                   )         (       Bobine
  Broche 12 (TD4-) ───┴─────────┴─────────────────── Broche 13 (MX4-)
  Broche 10 (TCT4) ─── Point milieu                    Broche 15 (MCT4) ─── Point milieu

Dimensions mécaniques et disposition PCB recommandée

• Empreinte du boîtier: SOP 24 broches montage en surface (15,1 mm de longueur × 10,0 mm de largeur totale).
• Hauteur du composant: 4,5 mm Max.
• Pas des pistes: 0,99 mm
  • 11 × 0,99 mm = 10,89 mm d'écartement centre à centre.
• Coplanarité: ≤0,10 mm sur toutes les 24 pistes de soudure.
• Géométrie recommandée des pastilles de soudure:
  • Largeur de la pastille : 0,64 mm
  • Longueur de la pastille : 1,78 mm
  • Écartement extérieur total : 11,2 mm

Questions fréquemment posées

Q1 : Quelle est la principale différence entre le G2401CG et un Magjack RJ45 ?

Réponse : Le G2401CG est un module de transformateur discret à montage en surface (SMD) sans jack RJ45 intégré. Il est soudé directement sur le PCB, permettant aux ingénieurs matériels de l'associer à des connecteurs RJ45 multi-ports (tels que des jacks groupés 1x4 ou 2x8) ou à des connecteurs personnalisés à profil bas, tandis qu'un Magjack combine le transformateur et le connecteur dans un boîtier unique et volumineux.

Q2 : Le G2401CG est-il compatible avec le Pulse H5007NL et le Bothhand GST5009 LF ?

Réponse : Oui. Le G2401CG présente une disposition SOP 24 broches identique, un pas de broche de 0,99 mm, un rapport de transformation 1CT:1CT et une inductance de 350 µH, ce qui en fait un remplacement exact broche à broche, prêt à l'emploi, ne nécessitant aucune modification de votre conception de PCB existante.

Q3 : Pourquoi la hauteur de 4,5 mm est-elle importante pour les magnétiques LAN discrets ?

Réponse : La hauteur de profil ultra-bas de 4,5 mm permet au G2401CG de s'intégrer dans des espaces verticaux extrêmement restreints, tels que les cartes d'extension PCIe à profil bas, les serveurs lames, les décodeurs compacts et les terminaux réseau clients légers.
