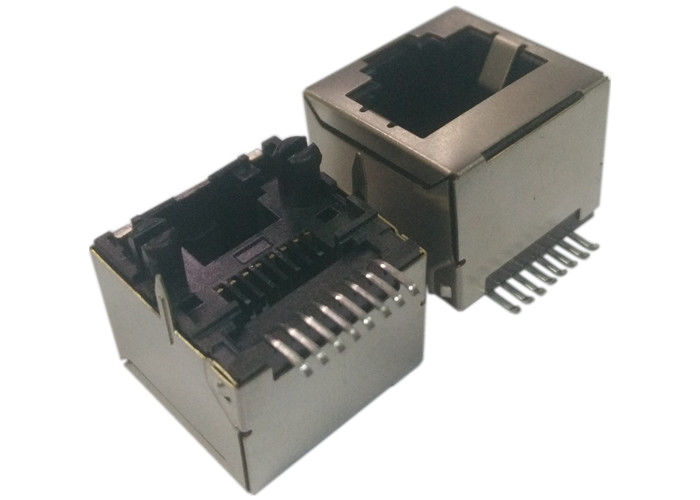

SMT RJ45 vertical Jack 8P8C LPJE660DNL

• Jack vertical de position de SMT Rj45 8 sans magnétique à l'intérieur
• Jack modulaire SMD Rj45 d'entrée supérieure avec transformateurs magnétiques à l'extérieur
• Connectivité 8P8C SMD 180 degrés
• LPJE660DNL LINK-PP Jack
• Certification UL: numéro de dossier E484635

1. MATÉRIEL:
LOGEMENT - HAUTE TEMP. THERMOPLASTIQUE - LCP, COULEUR: VOIR TABLEAU, UL94V-0.
BORNES - 0.30 EPAIS PHOS BRONZE PLAQUÉ AVEC
2,03 μm MINI MAT D’ÉPAISSEUR DANS LA ZONE DE SOUDURE.
OR (VOIR TABLEAU) DANS LA ZONE DE PLAQUES LOCALISEES SUR
1,27 μm MINI NICKEL ÉPAIS.
SHIELD - (VOIR TABLEAU) 0.196 THK LAITON PRÉPARÉ AVEC 2.03μm-3.81μm
ÉPAISSEUR MATÉ DE PLUS DE 0.76μm-2.03μm DE NICKEL
UNDERPLATE, OU 0.76-2.03μm NICKEL AVEC SELECTIVE
TABS DE SOUDURE PLAQUÉES
2. JACK CAVITY CONFORME AUX REGLES DE LA FCC ET
REGLEMENT PARTIE 68, SOUS-PARTIE F.
DIMENSIONS D'OUVERTURE DES PANNEAUX SUGGÉRÉES. VOIR
APPLICATION SPEC. 114-2154 POUR L'ÉPAISSEUR DU PANNEAU
ET RECOMMANDATIONS DE POSITION
DÉGAGEMENT PROPOSÉ ENTRE LE HAUT DU CONNECTEUR
ET OUVERTURE DES PANNEAUX
EMBALLÉ: RUBAN DE POCHE ET BOBINE (PAR CARACTÉRISTIQUES EIA 481)
LARGEUR DE RUBAN DE POCHE - 44mm
PITCH PITCH - 24mm
PROFONDEUR DE POCHE - 16.7mm
RUBAN DE COUVERCLE CLAIR, PSA
REMORQUE DE RUBAN DE COUVERTURE CLAIRE - 1220mm, ENVELOPPÉ SUR LE MOYEU DE BOBINE
BOBINE EN PLASTIQUE - DIAMÈTRE 381mm
QUANTITÉ DE PRODUIT - 200 PIÈCES PAR ROULEAU
POSTE DE FORCE D'INSERTION ZÉRO AVEC DISPOSITION RECOMMANDÉE DE PCB
DATUM ÉTABLI PAR LE CLIENT.
LE CONNECTEUR DOIT ÊTRE POSITIONNÉ THRU PANEL CUTOUT
PRÉSENTÉ POUR SOUTENIR LE JACK DE MODULAIRE POUR SOULAGER LES CONTRAINTES.
CODE DE DATE DE FABRICATION SITUÉ APPROXIMATIVEMENT COMME MONTRÉ.
LES 2 PREMIERS DIGITS SONT L’ANNEE, LA DEUXIEME DIGITE EST LA SEMAINE DU TRAVAIL,
Le dernier chiffre est le jour de la semaine
