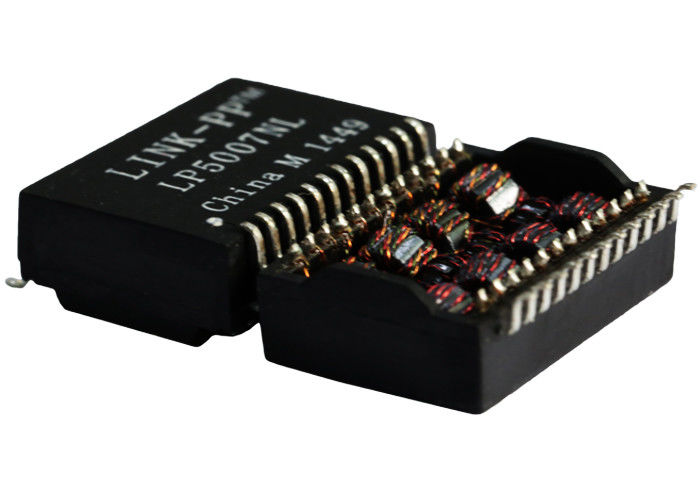

Transformateur magnétique d'isolement d'Ethernet de LAN 10/100/1000 BASE-T de PT61020/PT61020L

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: Le nombre de points de contact est le suivant:

Conditions de paiement et d'expédition

Quantité de commande min: 400/2000/10K/25K

Prix: $0.06-$3.2

Détails d'emballage: Tape & Reel 400 pièces par rouleau

Délai de livraison: En stock, expédition sous 3 jours

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3KK/Month

Obtenez le meilleur prix
Mettre en évidence:

100/1000Filtre LAN Base-T

,

Le nombre de points de contact est le suivant:

,

Modules de transformateur LAN

Vendeur:
Le nombre total d'unités utilisées est de:
Fabricant:
LP5007NL
Numéro de broche:
24 épingles
Série:
Transformateur GigE à port unique
Style de finition:
Paquet extérieur de bâti
Tension d'isolement ::
1.5KV
Les échantillons:
offre gratuite
Poe:
Le soutien
Vendeur:
Le nombre total d'unités utilisées est de:
Fabricant:
LP5007NL
Numéro de broche:
24 épingles
Série:
Transformateur GigE à port unique
Style de finition:
Paquet extérieur de bâti
Tension d'isolement ::
1.5KV
Les échantillons:
offre gratuite
Poe:
Le soutien
Transformateur magnétique d'isolement d'Ethernet de LAN 10/100/1000 BASE-T de PT61020/PT61020L

Aperçu du produit – Module de transformateur LAN PT61020L 10/100/1000BASE-T

Caractéristiques

■ Conforme aux normes préliminaires IEEE802.3ab pour 1000 Base-T.

■ Boîtier à montage en surface.
■ Conçu pour les applications Gigabit Ethernet longue distance 10/100/1000 Base-T Full Duplex.
■ Boîtier à montage en surface à profil bas conçu pour le traitement par refusion (245 °C crête).
■ Prend en charge 4 paires de câbles UTP de catégorie 5.

■ Applicable aux LAN (réseau local) et Ethernet
■ Conforme RoHS.



Spécification



Paramètre Spécification
Numéro de pièce PT61020L
Type de transformateur Module de transformateur LAN
Application Ethernet 10/100/1000BASE-T
Type de montage Montage en surface (CMS)
Température de fonctionnement -40°C à +85°C
Emballage Ruban et bobine
Conforme RoHS Oui
Conforme REACH Oui
Finition des bornes Étain
Prise en charge PoE Jusqu'à 640 mA pour 1000BASE-T
Rapport de spires 1CT : 1CT ±5%



Dimensions mécaniques



Dimension Taille
Longueur 17,62 mm
Largeur 16,00 mm
Hauteur 6,00 mm



Spécifications électriques (@ 25°C)



Paramètre Spécification
Inductance 350 µH min @ 100 kHz, 0,2 V, polarisation CC de 8 mA
Inductance de fuite 0,50 µH max @ 100 kHz, 0,2 V
Capacité entre enroulements 25 pF typ @ 100 kHz, 0,2 V
Résistance CC (DCR) 0,90 Ω max
Perte d'insertion -1,1 dB max (0,3–100 MHz)
Perte de retour (dB min) 0,3–30 MHz : -18 dB 40 MHz : -14,4 dB 50 MHz : -13,1 dB 60–80 MHz : -12 dB
Diaphonie (dB min) 0,3–30 MHz : -35 dB 60–100 MHz : -28 dB
Rejet de mode commun (CMRR) 0,3–30 MHz : -40 dB 60 MHz : -35 dB 80–100 MHz : -30 dB
Tension d'isolement Hi-Pot 1500 VAC, 1 mA, 1 seconde



Fiche technique PT61020L

Schéma électrique de la fiche technique PT61020L

Transformateur magnétique d'isolement d'Ethernet de LAN 10/100/1000 BASE-T de PT61020/PT61020L 0
Dimensions de la fiche technique PT61020L

Transformateur magnétique d'isolement d'Ethernet de LAN 10/100/1000 BASE-T de PT61020/PT61020L 1



Disposition recommandée de la fiche technique PT61020L

Transformateur magnétique d'isolement d'Ethernet de LAN 10/100/1000 BASE-T de PT61020/PT61020L 2
