Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO

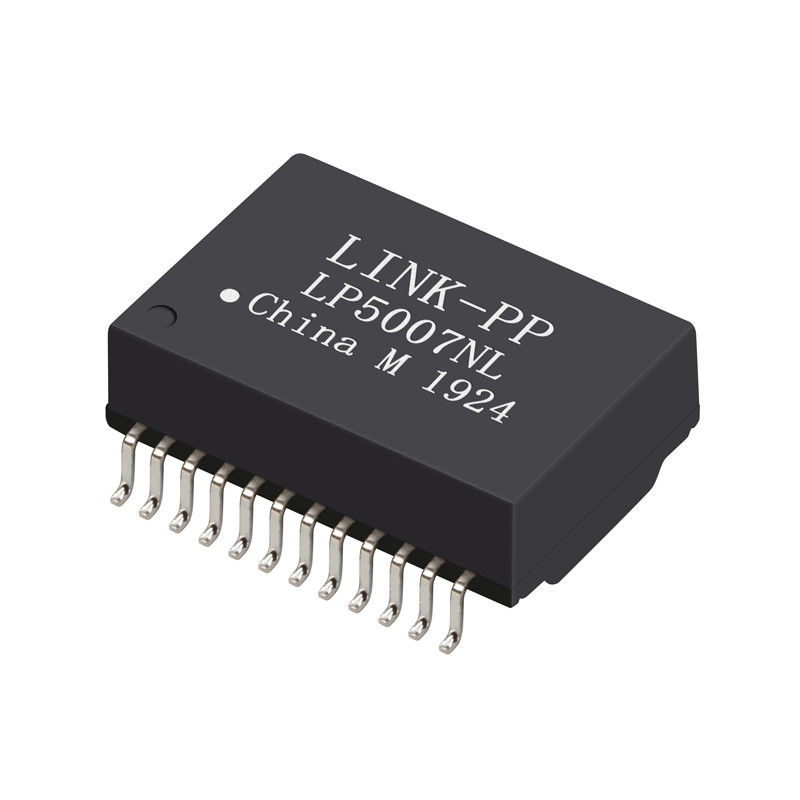

Numéro de modèle: LP5007NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Article: |
30FB-22NL |
Croix P.N: |
LP5007NL |
Pin AUCUN: |
24 bornes |
Série: |
Transformateur gauche simple de GigE |
Style d'arrêt: |
SMD/SMT |
Tension d'isolement :: |
1500V |
Échantillons: |
offre gratuite |
Partie croisée: |
30FB-22NL = LP5007NL |
cycle de vie: |
Plus que 20years |
Article: |
30FB-22NL |
Croix P.N: |
LP5007NL |
Pin AUCUN: |
24 bornes |
Série: |
Transformateur gauche simple de GigE |
Style d'arrêt: |
SMD/SMT |
Tension d'isolement :: |
1500V |
Échantillons: |
offre gratuite |
Partie croisée: |
30FB-22NL = LP5007NL |
cycle de vie: |
Plus que 20years |
°C 25 électrique de cations de Specifi @
ΜH 350 d'inductance ........................... minimal.
avec la polarisation de C.C de 8 mA @ 100 kilohertz, 0,2 V
Inductance de fuite .......... 0,50 maxima de µH.
@ 100 kilohertz, 0,2 V
Type de la capacité ........ 25 PF d'Interwinding.
@ 100 kilohertz, 0,2 V
Résistance de C.C .................... 0,90 maxima de Ω.
Perte par insertion ..................... 0.3-100 mégahertz
maximum du DB -1,1.
Perte de retour (DB mn)
0.3-30 mégahertz ..................................... - 18
40 mégahertz ......................................... - 14,4
50 mégahertz ......................................... - 13,1
60-80 mégahertz ...................................... - 12
Entretien croisé (DB mn)
0.3-30 mégahertz ..................................... - 35
60-100 mégahertz .................................... - 28
Rejet de mode commun (DB mn)
0.3-30 mégahertz ..................................... - 40
60 mégahertz ............................................ - 35
80-100 mégahertz .................................... - 30
Rapport de tours ........................... 1 CT : 1± 5 %
Salut-pot d'isolement….1500 VCA 1 mA 1 sec.
Température de fonctionnement
.................................. -40° C au °C +85
|
Description de paquet de Mfr
|
ROHS CONFORME
|
|
ATTEIGNEZ conforme
|
Oui
|
|
UE RoHS conforme
|
Oui
|
|
Statut
|
Plus de 20 années actives
|
|
Type de transformateur
|
TRANSFORMATEUR DE LA TÉLÉMATIQUE
|
|
Application
|
LAN ; 10/100/1000 BASE-T ; ETHERNET
|
|
Tension d'isolement
|
1500,0 V
|
|
Croix de LINK-PP
|
Croix équivalente de série de LP5007NL
|
|
Dossier disponible
|
Fiche technique/pdf, 3D étape/IGS
|
|
Fabricant Series
|
Pin de croix de PT61020EL à Pin Analogue
|
|
Élément de montage
|
BÂTI EXTÉRIEUR
|
|
Nombre de fonctions
|
4
|
|
Température-minute fonctionnante
|
-40,0 cel
|
|
Opération Température-maximum
|
85,0 cel
|
|
Méthode de emballage
|
BANDE et BOBINE 350pcs/Reel
|
|
Dimension physique
|
L17.62XB12.2XH6.0 (millimètre)
|
|
Inductance primaire
|
µH 350,0
|
|
Finition terminale
|
ÉTAIN
|
|
Rapport de tours (NP : NS)
|
1CT : 1 ; 1CT : 1
|
|
Taille
|
6,0 millimètres
|
|
Longueur
|
17,62 millimètres
|
|
Largeur
|
12,2 millimètres
|
|
Caractéristique supplémentaire
|
LA DIMENSION DE TAILLE INCLUT TEMINAL ÉGALEMENT
|
