Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: L22H001-L
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month

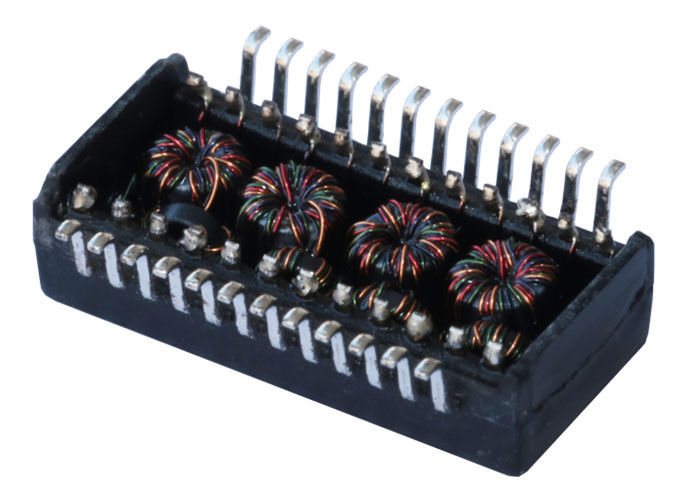

P/N.: |
L22H001-L |
Interface: |
base-T 2.5G |
Goupilles: |
24 |
Alternative: |
=> LPxxxNL de L22H001-L |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
MESURE: |
L18.10XB16.00XH6.20 (millimètre) |
échantillons: |
libre |
Montage: |
SMD |
P/N.: |
L22H001-L |
Interface: |
base-T 2.5G |
Goupilles: |
24 |
Alternative: |
=> LPxxxNL de L22H001-L |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
MESURE: |
L18.10XB16.00XH6.20 (millimètre) |
échantillons: |
libre |
Montage: |
SMD |
SPÉCIFICATIONS :
1 conçu pour la base-T de l'Ethernet 2.5G, applications simples de port.
2 appuis 4 paires de câble d'UTP de la catégorie 5.
Interface de 3 câbles pour l'isolement et les basses émissions communes de mode.
Conception 4 pour rencontrer IEEE 802,3 avec le courant 720mA équilibré.
La conformité 5 à ROHS&Halogen libèrent des conditions.
6 opération et température de stockage
Niveau de sensibilité d'humidité 7 (MSL) : 2a
Température de fonctionnement : 0°C à +70°C
Température de stockage : -25°C à +105°C
Application :
Produits de 1 RapidIO
2 produits de SCSI
3 conseils de DSP
4 écrans plats
| Caractéristiques | L22H001-L |
| vitesse | base-T 2.5G |
| Goupilles | 24 |
| Taille (millimètre) | 6,20 millimètres |
| Longueur (millimètre) | 18,10 millimètres |
| Largeur (millimètre) | 16,00 millimètres |
| PORTÉE conforme | Oui |
| UE RoHS conforme | Oui |
| Type de transformateur | TRANSFORMATEUR DE LA TÉLÉMATIQUE |
| Application | USAGE UNIVERSEL |
| Élément de montage | BÂTI EXTÉRIEUR |
| Caractéristiques électriques @25℃ | Type : Impédance 100Ω passe-bas d'équilibre |
| Perte par insertion : | DB 1-50MHz -0,5 maximum DB 50-125MHz -1,0 maximum DB 125-200MHz -2,0 maximum |
| Perte de retour : | DB Minload 100Ω de 1~40MHz -20 DB Minload 100Ω de 40-200MHz -20+15*log (Freq MHz/40MHz) |
| Cm reflété à la conversion de Diff (référence) | minute de DB de 1MHz -30 minute de DB de 50MHz -30 minute de DB de 100MHz -27 minute de DB de 200MHz -24 |
| Cm à la conversion de DM (référence) | minute de DB de 1-125MHz -35 |
| Diff reflété à la conversion de cm (référence) | minute de DB de 1-10MHz -48 minute de DB de 10-200MHz -48+19*log (Freq MHz/10MHz) |
| Cm à l'atténuation de cm (référence) | minute de DB de 1-200MHz -25 |
| Entretien croisé (référence) | 1-125 minute de DB de mégahertz -30 125-200 minute de DB de mégahertz -25 |
| Inductance | @ 100KHz, 0.1V, POLARISATION 180uHMin de C.C 8mA |
| Essai de HiPot | @ Vrms 1500 |
| Rapport de tours | @ 1:1±5% |
