Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: L22H003-L
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Élément: |
L22H003-L |
Interface: |
Base-T 10G |
Alternative: |
L22H003-L=>LPxxxNL |
échantillons: |
Disponible |
Dossiers: |
PDF/3D/ISG/Stp/Step/Datasheet |
Application: |
Produits sans fil EPON/GPON |
Élément: |
L22H003-L |
Interface: |
Base-T 10G |
Alternative: |
L22H003-L=>LPxxxNL |
échantillons: |
Disponible |
Dossiers: |
PDF/3D/ISG/Stp/Step/Datasheet |
Application: |
Produits sans fil EPON/GPON |
SPÉCIFICATIONS :
1 conçu pour la base-T de l'Ethernet 10G, pleines applications simples de port.

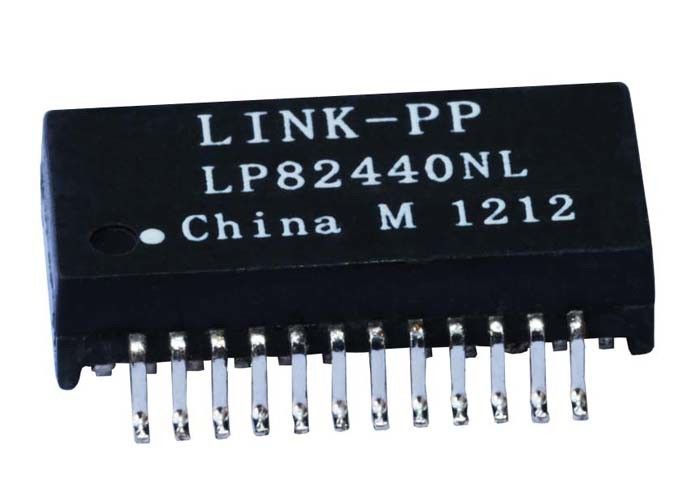

Pin 2 pour goupiller compatible par LINK-PP LPXXXNL
3 10G base – application d'Ethernet de modules de Magnetics de T
4 a conçu pour rencontrer IEEE 802,3.
La conformité 5 à RoHS&Halogen libèrent des conditions.
Application :
Arrêts de 1 SCSI
2 produits de PCI Express
3 capteurs d'écran tactile
4 modules et instruments d'entrée-sortie
| Caractéristiques électriques @25℃ | Type : Impédance 100Ω passe-bas d'équilibre |
| Perte par insertion : | DB 1-50MHz -0,5 maximum DB 50-125MHz -1,0 maximum DB 125-200MHz -2,0 maximum |
| Perte de retour : | DB Minload 100Ω de 1~40MHz -20 DB Minload 100Ω de 40-200MHz -20+15*log (Freq MHz/40MHz) |
| Cm reflété à la conversion de Diff (référence) | minute de DB de 1MHz -30 minute de DB de 50MHz -30 minute de DB de 100MHz -27 minute de DB de 200MHz -24 |
| Cm à la conversion de DM (référence) | minute de DB de 1-125MHz -35 |
| Diff reflété à la conversion de cm (référence) | minute de DB de 1-10MHz -48 minute de DB de 10-200MHz -48+19*log (Freq MHz/10MHz) |
| Cm à l'atténuation de cm (référence) | minute de DB de 1-200MHz -25 |
| Entretien croisé (référence) | 1-125 minute de DB de mégahertz -30 125-200 minute de DB de mégahertz -25 |
| Inductance | @ 100KHz, 0.1V, POLARISATION 180uHMin de C.C 8mA |
| Essai de HiPot | @ Vrms 1500 |
| Rapport de tours | @ 1:1±5% |
| Opération et température de stockage | Température de fonctionnement : 0°C à +70°C Température de stockage : -25°C à +105°C |
