Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: L22N010-0
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Élément: |
L22N010-0 |
Interface: |
Base-T 2.5G~5G |
Équivalent: |
L22N010-0=>LPxxxNL |
Goupilles: |
24 |
Dossiers: |
PDF/3D/ISG/Stp/Step/Datasheet |
Application: |
Produits sans fil EPON/GPON |
Montage: |
SMD |
échantillons: |
libre |
Élément: |
L22N010-0 |
Interface: |
Base-T 2.5G~5G |
Équivalent: |
L22N010-0=>LPxxxNL |
Goupilles: |
24 |
Dossiers: |
PDF/3D/ISG/Stp/Step/Datasheet |
Application: |
Produits sans fil EPON/GPON |
Montage: |
SMD |
échantillons: |
libre |

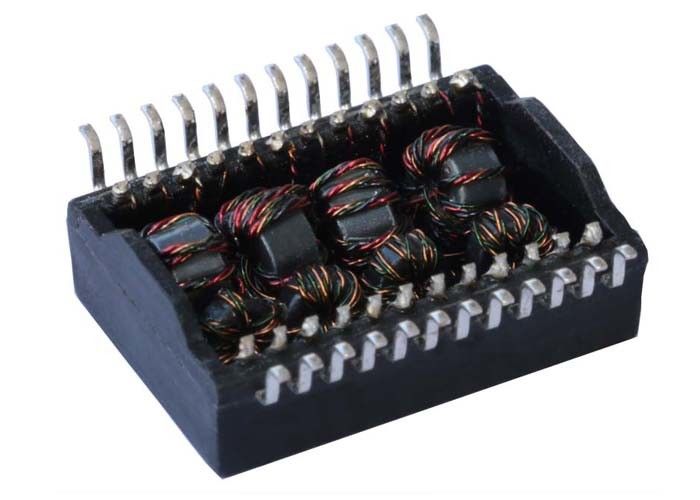

Pin à la goupille L22N010-0 | |||
Série | Transformateur | PORTÉE conforme : | Oui |
Numéro de la pièce : | L22N010-0 | UE RoHS conforme : | Oui |
Fabricant | LINK-PP | La Chine RoHS conforme : | Oui |
Vitesse : | Base-T 2.5G~5G | Nombre de fonctions : | 1 |
Paquet : | SMD | Rapport de tours (NP : NS) | 1:1 ; 1:1 |
PIN | 24 | Statut : | Actif |
Application :
1 Assemblée Rigide-flexible de carte PCB
2 interfaces de machine humaines
3 cartes et modules d'unité centrale de traitement
4 filtres et films d'affichage
1.Electrical caractéristiques @25℃
Type : Impédance 100Ω passe-bas d'équilibre
perte 2.Insertion
1-50MHZ ................. - 0,5 DBs maximum
DB 50-125MHZ ............. - 1,0 maximum
DB 125-300MHZ ........... - 2,0 maximum
perte 3.Return
1-50MHz ................. - 20 DB Minload 100Ω
(Freq MHz/50MHz) charge minimum 100Ω du DB 50-200MHz ............. - 20+8*log
(Freq MHz/200MHz) charge minimum 100Ω du DB 200-300MHz ........... - 15+30*log
4.Reflected cm à la conversion de Diff (référence)
minute du DB 1MHZ ...................... - 30
minute du DB 50MHZ .................... - 30
minute du DB 100MHZ .................. - 27
200MHZ .................. - 24 minutes de DB
minute du DB 300MHZ .................. - 22
5.CM à la conversion de DM (référence)
minute du DB 1-50MHZ ................ - 35
minute du DB 125MHZ ................. - 30
minute du DB 200MHZ ................. - 27
300MHZ ................. - 24 minutes de DB
6.Reflected Diff à la conversion de cm (référence)
minute du DB 1-10MHZ ................ - 48
(Freq MHz/10MHz) minute du DB 10-300MHZ ............ - 48+19*log
7.CM à l'atténuation de cm (référence)
minute du DB 1-200MHZ .............. - 25
minute du DB 200-300MHZ .......... - 20
entretien 8.Cross (référence)
minute du DB 1-125MHZ .............. - 30
minute du DB 125-200MHZ .......... - 25
minute du DB 200-300MHZ .......... - 25
9.Inductance
@ 100KHz, 0.1V, POLARISATION 160uHMin de C.C 8mA
essai 10.HiPot
@ Vrms 1500
rapport 11.Turns
@ 1:1±5%
