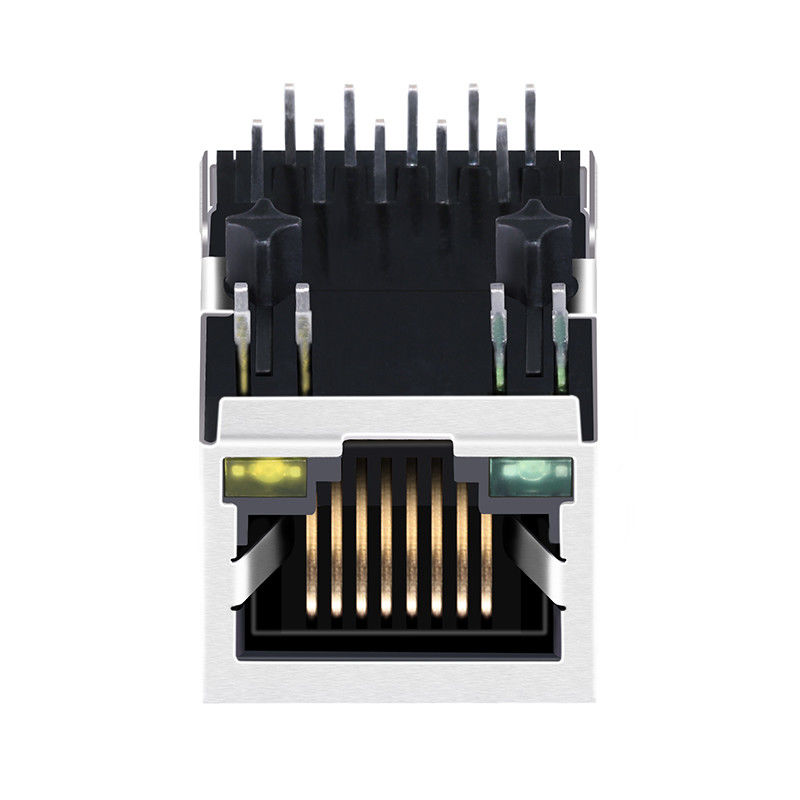

Aperçu du connecteur magnétique Gigabit RJ45 HY911130AE

Le HY911130AE est un connecteur magnétique Gigabit RJ45 haut de gamme conçu pour offrir une connectivité réseau robuste et à haut débit pour les équipements de communication modernes. Ce MagJack 1x1 à port unique intègre des circuits magnétiques Ethernet dans le connecteur RJ45, réduisant l'espace sur le PCB et simplifiant la conception de l'interface réseau.

Prenant en charge les applications Ethernet 10/100/1000Base-T, ce connecteur RJ45 comprend des modules transformateurs intégrés, des indicateurs LED verts/jaunes et une conception de montage sur PCB à entrée latérale, languette vers le bas. Il convient aux commutateurs Ethernet, routeurs, contrôleurs industriels, cartes d'interface réseau et appareils de communication embarqués.

Caractéristiques principales du connecteur RJ45 HY911130AE avec LED

1. Performances à haute vitesse: Prend entièrement en charge les applications Ethernet 1000 Base-T (Gigabit), garantissant une excellente intégrité du signal et une perte minimale de paquets de données.
2. Indicateurs visuels intégrés: Ce connecteur RJ45 avec LED dispose de LED vertes et jaunes intégrées (G/J), permettant aux utilisateurs finaux de surveiller facilement l'état du réseau et l'activité des données en un coup d'œil.
3. Conception peu encombrante: Les filtres magnétiques et les transformateurs d'isolement intégrés éliminent le besoin de composants magnétiques discrets sur votre carte mère.
4. Conformité mondiale: Conforme aux normes IEEE 802.3ab et entièrement conforme RoHS, garantissant la sécurité environnementale et la préparation au marché international.

Spécifications du connecteur Gigabit RJ45 HY911130AE avec LED

Spécifications mécaniques du connecteur magnétique RJ45 1000Base-T HY911130AE

Dessin du HY911130AE RJ45 :

Spécification électrique @25°C :

1. Rapport de transformation (±2%)

    1CT:1CT
3. HIPOT : 1500 Vrms MIN
4. PERTE D'INSERTION :
    -1,0 dB MAX @ 1,0 MHz à 65 MHz
5. PERTE DE RETOUR :
    -20 dB MIN @ 1 MHz à 10 MHz
    -16 dB MIN @ 10 MHz à 30 MHz
    -12 dB MIN @ 30 MHz à 60 MHz
    -10 dB MIN @ 60 MHz à 100 MHz
6. DIAPHONIE :
    -40 dB MIN @ 1 MHz à 30 MHz
    -35 dB MIN @ 30 MHz à 60 MHz
    -30 dB MIN @ 60 MHz à 100 MHz
7. REJET DU MODE COMMUN À COMMUN :
    -30 dB MIN @ 1 MHz à 50 MHz
    -20 dB MIN @ 50 MHz à 150 MHz
8. Température de fonctionnement : 0°C à 70°C.

Applications cibles

Le connecteur magnétique RJ45 HY911130AE est très polyvalent. C'est le connecteur de choix pour une grande variété d'applications réseau, notamment :

- Commutateurs et routeurs Gigabit Ethernet
- Cartes mères de serveur et cartes d'interface réseau (NIC)
- PC industriels (IPC) et contrôleurs d'automatisation
- Passerelles domotiques et hubs IoT
- Décodeurs et téléviseurs intelligents
